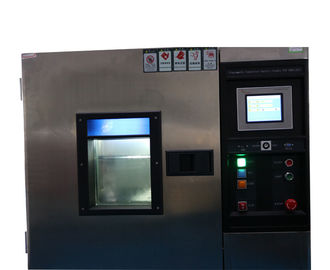

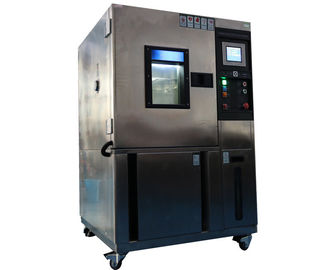

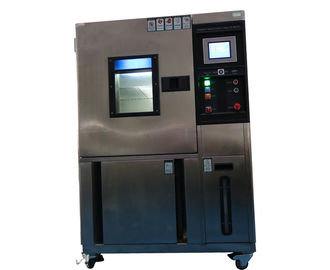

Verificador do dispositivo bonde do IEC 60068, câmara programável 150L da umidade da temperatura

Volume de funcionamento programável 150L da câmara da umidade da temperatura do verificador do dispositivo bonde do IEC 60068

Informações sobre o produto

Este dispositivo do teste pode simular a condição diferente do ambiente. Assim é apropriado testar o desempenho material, como resiste o calor, resiste o frio, resiste a umidade, resiste seco. É projetado e fabricado de acordo com a exigência padrão de IEC 60068-2-1.1990, IEC60068-2-2.1974 e ect.

Parâmetros técnicos

1. Volume de funcionamento: 150L

2. Variação da temperatura: -40 ℃~ + ℃150

3. Escala de umidade: RH DE 20% RH~ 98%

*Note: Refira por favor a carta de escala abaixo do uso da umidade!

4. Temperatura e precisão de controle da umidade: ±0.2℃; ±2.5%RH.

* para garantir acima do desempenho 2~4, deve ser medido 30 minutos depois que a temperatura que detecta medidas é estável!

5. temperatura e uniformidade da distribuição da umidade: ±2℃; ±3%RH.

*Note: Para garantir abaixo do desempenho 6~11, as posições de medição devem ser as posições de cada parede 1/6 da zona do teste, e devem ser medidas 30 minutos depois que a temperatura é estável!

6. Tempo de aquecimento: O aquecimento da temperatura ambiente a 150℃, o tempo de aquecimento total é 50 minutos (sob o estado da não-carga).

7. tempo refrigerando: Refrigerando da temperatura ambiente a -40℃, o tempo refrigerando total é 40mins (sob o estado da não-carga).

8. dimensões internas da câmara: área de teste: 50×50 cmdo×60 (W×H×D).

*Note: O volume de colocar amostras não deve exceder 2/3 da capacidade da zona do teste.

9. Espaço da instalação de equipamento: pelo menos 920×1600×870cm (W×H×D).

10. Teste a porta da câmara: 80 × 105 cm (W×H), total 1.

11. Fonte de energia: ∮ 220 V 50 hertz max 40 A da C.A. 1

Estrutura

Estrutura de A. Câmara:

SUS#304, espessura da placa 1 milímetro.

 Material de isolação: Plutônio que espuma, espessura 100 milímetros.

Sistema do ciclo de refrigeração de B. Cooling:

1. Sistemas de refrigeração:

a. Sistema do ciclo de refrigeração R404

b. Sistema do ciclo de refrigeração R23

2. Condensador: Refrigerado a ar

3. Modo da expansão: Capilar

4. Evaporador: Modo do laço do ar

C. sistema de aquecimento:

Calefator: 220 V 2 QUILOWATTS

Sistema de D. Humidificação:

1. Humidificador: GRUPO de aço inoxidável do calefator 220 V 2. KW× 1.

2. Dissipador da gaze da umidade e sistema de fonte da água do humidificador: modo automático do reabastecimento.

Sistema de controlo de E. Automático:

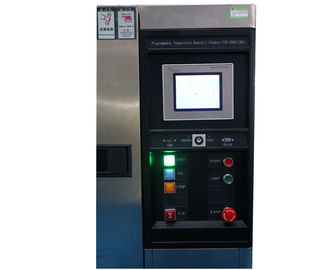

1. Controle TEMI880 do PLC.

* refira por favor o manual da instrução do controlador no CD.

2. Sensores da temperatura e da umidade: RTD (bulbo seco/bulbo molhado).

* controlado pelo circuito.

F. circulação de ar e sistemas de drenagem:

1. Canal de ar do laço: 1 grupo

a. material: SUS#304 de aço inoxidável.

b. Ventilador de ar: 1 GRUPO DO × 1 DO ∮ 220 V 60W

2. Diâmetro da tubulação de dreno.

G. sistema de proteção:

   Sobre o interruptor da proteção da temperatura

   Proteção do escassez de água

Interruptor e protetor eletromagnéticos da corrente da sobrecarga

Nenhum interruptor do fusível

Protetor da sobrecarga do compressor

Fusível da proteção de circuito do controle
