C.A. de alta tensão 0 da tensão da saída do verificador da resistência de arco de IEC61621 baixa Curren--20 quilovolts de capacidade elétrica 2 KVA

C.A. de alta tensão 0 da tensão da saída do verificador da resistência de arco de IEC61621 baixa Curren--20 quilovolts de capacidade elétrica 2 KVA

Padrão

IPC650, IEC 61621, ASTMD495, apropriados para JEC 149, UL 746A e outros métodos do teste.

Aplicação

A avaliação da resistência de arco de materiais de isolamento tais como plásticos, esparadrapos da resina e vernizes isolantes para dispositivos bondes, dispositivos bondes e os dispositivos bondes etc. do agregado familiar.

Teste a amostra

É principalmente aplicável aos materiais de isolamento contínuos como: plásticos, filmes, resinas, mica, cerâmica, vidro, óleos isolantes, pintura da isolação, cartão e o outro teste de resistência do arco dos meios;

Teste a descrição de processo

Parâmetros técnicos

1, a tensão de entrada: C.A. 220 V

2, a tensão da saída: C.A. 0--20 QUILOVOLTS;

3, capacidade elétrica: 2 KVA

4, métodos do teste: arco intermitente, arco contínuo

5, testam a corrente: 10MA-20MA-30MA-40MA opcional

6, erro de controle da tensão do teste: melhore do que 2%

7, arco fora do erro do tempo: <5ms>

8, a tensão do teste são continuamente ajustáveis: 0--20 QUILOVOLTS

9, precisão de controle atual: melhore do que o ± 10%

10, precisão atual do teste: melhore do que o ± 1,5%

11, pressão de teste atual: 0,5 ± 0.05N

12. Especificação do elétrodo: Elétrodo de aço inoxidável 25.4mm*12.7mm*0.15mm da placa

Elétrodo ¢2.4mm*70mm do aço de tungstênio

Ângulo da configuração do elétrodo 110 graus

Peso do elétrodo: 50G

13, a distância do elétrodo: 6,35 ± 0.1mm (ajustável)

14, medidas de segurança: (1) proteção de sobrepressão

(2) proteção da sobrecarga

proteção do curto-circuito (de 3)

proteção aberta da porta da segurança (de 4)

proteção do misoperation do software (de 5)

Configuração principal

1, um anfitrião do teste

2, 20.000 volts de gerador de alta tensão um

3, dispositivo automático do regulador de tensão do microcomputador ajustado (modo de série)

4, um grupo de aquisição da tensão e dispositivos atuais da aquisição

5, elétrodo do teste: dois grupos

6, uma haste da descarga (tipo da resina)

7, medida da resistência de arco do computador e software de controle

8, um grupo de medida especial e computadores de controle

9, uma impressora a jato de tinta da cor

10, um grupo de CD do programa

11, um manual da instrução do produto

12, um certificado

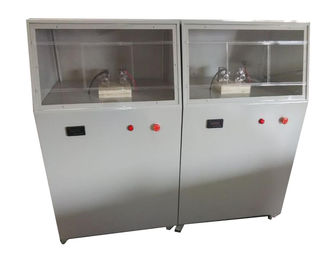

Imagem para a referência
