Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Calibration certificate(cost additional) |
Número do modelo: | HB6205 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 25 dias |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 10 /month AJUSTADOS |
padrão: | IEC62133, IEC60086, UL1612and etc. | Intervalo de pressão: | 1KN ~ 20KN (verificável) |
---|---|---|---|
Tolerância da força: | ±1% | Escala do esmagamento: | 0~400mm |
Escala de velocidade da penetração do prego: | 1 ~ 80mm/s (verificável) | Teste de espaço: | ≥ W300*D300*H200mm |
Realçar: | Máquina de teste da bateria,equipamento de teste da descarga da bateria |

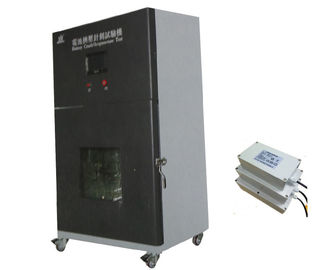

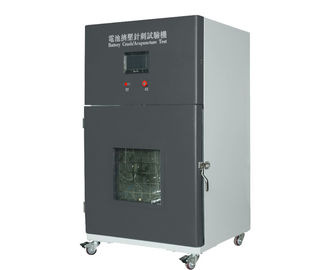

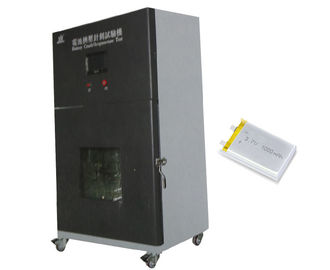

Tipo vertical com equipamento vertical do verificador da penetração do prego do esmagamento da bateria da estrutura da pressão
Padrão
IEC62133 cláusula 7.3.6, 8.3.5 IEC60086-4 IEC 60086-1 da cláusula 6.5.3, GB/T 18332.2-2001,
UL1612, UN38.3, GB/T 31241-2014 e etc.
Aplicações
Esta máquina do teste da bateria é projetada simular os ambientes de utilização reais terminais da bateria de lítio do poder, tais como a bateria no esmagamento, penetração e feedback que os vários resultados no esmagamento diferente/penetração condicionam.
Os testes devem estar sob a temperatura do ambiente 20℃ do ± 5℃, puseram a bateria que conectam com o par termoelétrico (o ponto do toque dos pares térmicos fixados na grande superfície da bateria) no armário do esboço, com corrosão que de 3mm não o prego inoxidável penetra o ponto central da bateria com a velocidade de 20mm/s-80mm/s.
Parâmetros
Estrutura | Tipo vertical com estrutura vertical da pressão |
Tensão de entrada | 380V 50 hertz |
Amplitude da pressão | 1KN ~ 20KN (verificável) |
Tolerância da força | ±1% |
Escala do esmagamento | 0~400MM |
Interruptor da unidade | Kg/N/Lb |
Escala de velocidade da penetração do prego | 1 ~ 80mm/s (verificável) |
Precisão da velocidade | ±0.1MM/S |
O prego penetra o poder | Pressão de óleo |
Espaço dos testes | ≥ W300*D300*H200mm |
Dimensão total | W940XD780XH1620 milímetro |
Janela de observação | 390 x 360mm (vidro à prova de explosões moderado grosso de 20mm) |
Iluminação | Com luz no lado superior interno da câmara |
Base | Instalado com as 4 rodas universais e os 4 rodízios de fixação, disponível para movente livre e fixar. |
Dispositivos à prova de explosões | Com função da liberação do ar, esgote o ar waste que produziu ao testar; Com à prova de explosões e exerça pressão sobre a função da liberação, tipo magnético porta da adsorção do relevo de pressão no verso do armário da proteção (300*300mm), quando com choque forte do ar, a porta do relevo aberta automaticamente, reduzem a força de choque da explosão. |
Parte inferior da câmara | Com tipo dispositivo do extrato da coleção para o eletrólito e restos experimentais. |
Agulha do aço de tungstênio |
Φ3X100MM 10 partes Φ5X100MM 10pieces |
Peso da máquina | Sobre 400KG |
Método da exposição | Tela táctil do PLC |
sistema de exaustão 1.Air: Movimentação longa do motor da linha central as lâminas de alumínio, capazes para a exaustão o ar waste para fora a qualquer momento.
sistema do equilíbrio 2.Pressure: O suprimento de ar dobro do furo, assegura o equilíbrio da pressão dentro da câmara.
sistema 3.Maintenance: Todas as peças que precisam de desmontar tudo com estrutura da armadilha, convenientes para a manutenção.
sistema 4.Safety:
a dobradiça de aço de (1).Stainless, travar a porta da câmara, assegura o aberto não chocado da porta quando com fluxo de ar forte.
o micro interruptor de (2).With na porta da câmara, somente quando a porta da câmara fechou o sistema pode trabalhar normalmente.
(3). O verso da câmara com tipo projeto da porta, uma dobradiça lateral, um outro lado com o fechamento magnético forte, quando com choque forte do fluxo de ar, a tampa traseira aberta reduzir automaticamente, assim a força de choque da explosão.
(4). Câmara interna com estrutura de alta temperatura da resistência, sem cabos bondes inflamáveis ou outros materiais.
projeto 5.Humanization
(1) distância de aproximadamente 800mm entre o banco do esmagamento e o assoalho, fácil para a operação.
a janela de observação de vidro da têmpera da dupla camada (de 2), assegura a segurança e simultaneamente os verificadores capazes de observar a condição de testes.
(3) luz de poupança de energia construída interna para o espaço inteiro dos testes, conveniente para a observação.
sistema 6.Camera: Instalado com o sistema de alta resolução da câmera, capaz para a observação clara do procedimento de testes.
Acessórios
agulha do aço de tungstênio de 3mm | 10pieces |
agulha do aço de tungstênio de 5mm | 10pieces |
Chave do mandril | 1piece |
Braçadeira de aço da agulha | 1 E.A |
Sistema do sensor da pressão | 1E.A. |
Placa lisa do esmagamento, diâmetro 150mm | 1piece |
Pessoa de Contato: Tessa Huang
Telefone: +8618933919125
Fax: 86-020-31143909-805
O tipo equipamento do computador de testes de penetração do prego do esmagamento da bateria conforma-se SN/T 1414.1-2004 |
