| Lugar de origem: | China |
| Marca: | HongCe |
| Certificação: | calibration certificate |
| Número do modelo: | HC9921A |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiatable |
| Detalhes da embalagem: | madeira compensada |
| Tempo de entrega: | 25 dias |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 10 /month AJUSTADOS |
| Materiais: | Aço Inoxidável | Elemento do impacto: | 2,5,10,20,50J opcional |
|---|---|---|---|
| Altura de queda: | Exposição da escala | Libere o modo: | Mecânico |
| Comprimento: | Mil milímetros | Acidente vascular cerebral: | 200-1200mm |
| Realçar: | Máquina para teste de impacto,Máquina de ensaio de impacto do pêndulo |
||

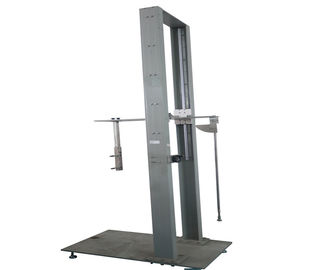

Instrumento de balanço do teste do martelo do pêndulo de aço inoxidável da máquina de testes do impacto do código de IK
Padrão
IEC60068-2-75 testes ambientais – parte 2: Testes – teste Eh: Testes do martelo, graus IEC60068-2-63, IEC62262 de proteção fornecidos por cercos para o equipamento bonde contra impactos mecânicos externos (código de IK), switchgear IEC60439-5 de baixa voltagem e conjuntos controlgear - parte 5: Exigências particulares para os conjuntos para redes da distribuição de poder em público
Aplicação
Este dispositivo é apropriado para o teste mecânico da resistência ao impacto aos armários bondes e à outra chapa metálica, o escudo não do armário de medida da energia elétrica do metal, o painel de comando do cabo da subestação e a caixa de junção do cabo
Teste a amostra
O escudo do armário de medida da energia elétrica, a caixa de junção do painel de comando do cabo da subestação e do cabo e equipamento similar
Característica

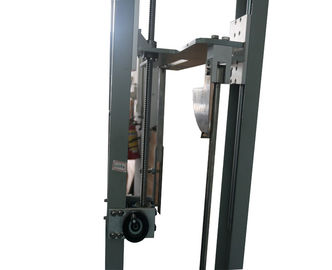

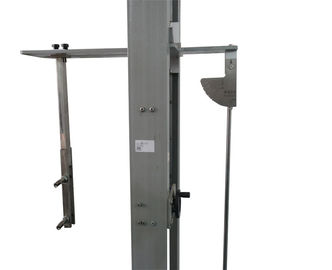

O equipamento usando a estrutura do carro, pode ser esquerdo e direito movidos, para a frente e para trás, a altura superior e mais baixa do ponto de impacto ajustável, e o ângulo 0-90°adjustable do impacto. O dispositivo é um dispositivo do impacto do pêndulo da baixa energia para 2J e acima.
Parâmetros
| Modelo | HC9921A |
| Pêndulo | Comprimento: 1000mm; diâmetro externo: 9mm; espessura de parede da tubulação de aço: 0.5mm. Composição da massa equivalente com elemento do impacto |
| Ponto de impacto | Para cima e para baixo ajustável, o curso 200-1200mm, altura pode ser personalizado |
| Elemento do impacto | martelo do impacto 2,5,10,20J |

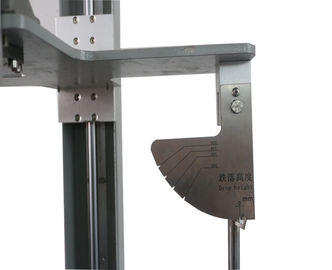

| Altura da gota | Exposição da escala |
| Libere o modo | Mecânico |
| Dimensão | 950*550*2700mm |
Energia do impacto, massa equivalente e tabela da altura da gota
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Massa equivalente /kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Altura ±1%mm da gota | 400 | 300 | 200 | 400 | 500 |
|
Notas: 1. Veja a nota em IEC 60068-2-75 3.2.2
|
|||||

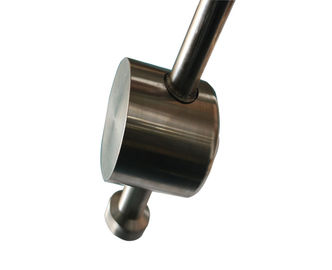

Características coordenadas dos elementos impressionantes
| Energia /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Massa equivalente ±2%kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Material | Poliamida 1) | Aço 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Para para ser ajustado para combinar a massa equivalente, veja o anexo A. | |||||
|
1) 85≤HRR≤100, dureza de Rockwell de acordo com ISO2039-2. 2) Fe490-2, de acordo com ISO1052; Dureza de Rockwell de acordo com ISO6508. |
||||||
| NOTE os valores mostrados nos suportes para a massa equivalente e o diâmetro dos elementos impressionantes para o valor da energia igual a ou menos de 1 J está aqueles no teste atual Ef. Os valores no teste por exemplo são mostrados atualmente igualmente para estes dois parâmetros. Para a finalidade da coordenação, os valores nos suportes serão suprimidos anos dos pífanos da publicação deste padrão. | ||||||
