IEC60669-1 canal da caixa 3 da carga da lâmpada do reator do auto do verificador do dispositivo bonde da cláusula 19,3

Caixa 19,3 da carga da lâmpada do reator do auto da cláusula IEC60669-1

Padrão

 IEC60669-1: cláusula 2017 19,3

Aplicação

 Este dispositivo for apropriado para quebrar o teste de vida da capacidade e da operação normal aos interruptores fixos para a finalidade guardada e similar da casa, especialmente apropriados para o esforço bonde do interruptor da lâmpada do reator do auto e o teste de esforço térmico quando controle o circuito do diodo emissor de luz. Para verificar se o interruptor pode suportar o uso normal, algum dano mecânico ou a falha de fadiga elétrica sob a operação normal, alguns contactam o fenômeno da adesão ou o fenômeno a longo prazo do fechamento ou da desconexão, para testar se desgaste excessivo ou outras consequências prejudiciais.

Teste a amostra

 Interruptores da lâmpada do reator do auto (SBL)

Característica

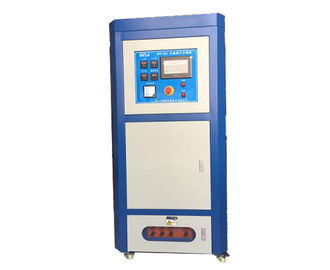

 Dimensão aproximadamente: largamente (800mm) * profundamente (800mm) * alto (1800mm). O quadro é azul e os painéis laterais são branco claro. Acima da parte dianteira é o painel de controle da operação. No controle há um interruptor de alimentação, uma tensão do teste do produto e de uma exposição do poder instrumentos, alarmes, tela táctil, etc., lá está resistores e combinações da carga do capacitor, contatores da C.A., relés. Há um terminal sob a caixa, que é conectada ao produto na máquina de testes através do fio, e a corrente de saídas e fornece a carga no processo da inspeção.

O dispositivo de carregamento foi pré-ajustado com condições de carga padrão antes da expedição. Contanto que a tensão do teste for ajustada a 250V~, o operador pressiona o botão de interruptor com a mesma corrente avaliado que o interruptor a ser testado, e seu poder avaliado, forma de onda do impulso, mim_repica e I^uma reunião de² t as exigências correspondentes do padrão.

Há 3 estações e 3 interruptores podem ser testados ao mesmo tempo.

Com modo de medida e porto dedicado de medida, o acessório placa de fechamento de 90 graus, fáceis medir a forma de onda, me valor atual_máximo e o I da saída valor da energia de² t, encontra inteiramente os padrões para exigências da medida do equipamento.

O dispositivo é equipado com um regulador de tensão, que possa alcançar a tensão de 250V exigido pelo teste do interruptor sem a necessidade de um regulador de tensão externo.

Parâmetros:

1. Fonte de alimentação: fase monofásica AC220V±5%/50Hz, fonte de alimentação para testar a amostra preparada pelo usuário.

2. Medidor da tensão: Escala 0 ~ 300V, precisão 0,5, indicação digital

3. Medidor de poder: 0~9KW, precisão 0,5, indicação digital

4. Canal de saída: canal 3

5. Cada um tensão avaliado pré-ajustada 250V do interruptor ~, corrente avaliado 10A, 13A, 16A, 20A quatro opcional (podem ser a tensão do teste e a corrente personalizadas do teste).

6. A tensão de entrada é ajustável assegurar-se de que a tensão do teste seja 250V~

7. Todos os parâmetros de funcionamento são ajustados em 250V~, incluindo W, mim_repicam, I² t, e formas de onda da corrente do inrush.

8. Cada dispositivo fornece um dispositivo de controle de fechamento (função seleta da “medida” do tela táctil), está cada vez na condução de um ângulo de 90 graus, esta função pode ser usada para a calibração do equipamento e a verificação iniciais da medida.

9. Com por muito tempo/por muito tempo função da proteção, a época da proteção de 1 ~ 99S pode ser pré-ajustado, proteção do alarme da parada programada.

10. Ambiente do uso: temperatura 5 ~ 40 °C, humidade relativa 20 ~ RH de 90%, pressão atmosférica 80 ~ 106kpa. Nenhuma vibração severa, nenhuma interferência eletromagnética, nenhuma poeira, gás corrosivo, boa dissipação de calor.
