Os veículos de estrada do equipamento de teste da proteção do ingresso do controle bonde molham o sistema de teste do respingo sob 0 - 4°C

ISO16750.4 os veículos de estrada da cláusula 5,4 molham o respingo 3s do sistema de teste do respingo sob 0-4°C aos ambientes simulados

A. introdução do SISTEMA:

Conforma-se a ISO16750.4clause 5,4: Teste de choque da água de gelo, é usada para testes da segurança para ambientes simulados de bonde e de Electronic Systems que podem ser sujeitos à água que espirra em vários veículos de estrada.

Parâmetros técnicos do B.:

Introdução ao projeto estrutural

Este produto é feito dos materiais de alta qualidade, processado por equipamento de processamento avançado, e a superfície da embalagem exterior é pulverizada, bonito e horizontalmente. A cor é coordenada, o arco é projetado, e as linhas são lisas e naturais. O forro é projetado ser um espaço limitado durante o trabalho e feito de aço inoxidável de alta qualidade importado. O suporte interno da amostra e outros acessórios acessórios são feitos de aço inoxidável, com projeto e durabilidade razoáveis. Sob os locais da conformação com os padrões nacionais, o equipamento é mais prático e fácil ao controle baseado na estabilidade de todos os aspectos. Além disso, o dispositivo tem as características da instalação fácil, da operação simples, e da manutenção rotineira fácil.

1. A embalagem exterior do equipamento é feita da máquina-ferramenta galvanizada de alta qualidade da placa de aço, e a superfície da embalagem exterior é pulverizada, que é mais lisa e bonita.

2. O tanque interno é painel de aço inoxidável de alta qualidade do espelho SUS316; a fim facilitar a reciclagem do meio de teste e a limpeza após o Zui, a parte inferior do estúdio do equipamento é projetada como um funil;

3. Limpeza do equipamento: Há umas cabeças de pulverizador anticorrosivas de alta temperatura múltiplas da limpeza dentro do estúdio do equipamento. Depois que o programa do equipamento é terminado, a válvula de solenoide está aberta, e o bocal da limpeza conectado com o água da torneira é um estúdio de lavagem multi-direcional;

4. Dispositivo movente do bocal: O bocal é fixo nos suportes superiores e mais baixos com camada da isolação térmica. Quando a temperatura é alta, o suporte move-se fora da câmara de trabalho e move-se rapidamente na sala de funcionamento durante a pulverização;

5. Medidor de fluxo: O medidor de fluxo eletrônico é usado para medir o fluxo do volume de água do teste, que pode controlar, ajustar, indicar e acumular o fluxo. Output o sinal 4~20mADC através do conversor, conecte-o com o unidade central de processador, é controlado por ele e pela exposição;

6. Material de isolação: algodão high-density da fibra de vidro para assegurar o desempenho da isolação e para manter uma temperatura interna estável;

7. A porta é fornecida com uma janela transparente observando a mudança da amostra interna. A janela de observação é feita do vidro moderado cavidade da multi-camada;

8. O sistema de mistura adota o motor de fã da longo-linha central e o impulsor de aço inoxidável resistente da multi-asa da alto-baixa temperatura para conseguir o ciclo vertical da difusão da convecção vertical, de modo que a temperatura e a umidade no laboratório sejam uniformes e estáveis;

9. A tira de grande resistência resistente de alta temperatura da selagem da dupla camada é usada entre a porta e o armário para assegurar a selagem da área de teste. O material interno da porta da porta é feito de aço inoxidável, e o puxador da porta é feito sem reação, que facilita a operação;

10. O furo do teste (lado esquerdo da máquina) pode ser usado para o cabo distribuidor de corrente externo do teste ou o cabo de sinal (abertura 50mm);

11. O sistema da bomba e de refrigeração do equipamento é instalado na parte inferior, e o compressor é importado do tipo de Taikang em França para assegurar o efeito refrigerando e a confiança.

12. Instale a roda móvel de posição fixa de alta qualidade do plutônio na parte inferior da máquina, que pode facilmente mover a máquina para a posição designada e fixa o rodízio após o Zui;

13. A peça de controle do equipamento é projetada no lado direito do equipamento. É distribuída com controlador de temperatura, interruptor de controle, tanque de água, etc. É fácil de operar, simples e fácil manter.

Controle do circuito e sistema de proteção

Com o controlador de tela táctil do LCD de 7 polegadas, o controle do PLC pode controlar a temperatura, a bomba e o fluxo e o tempo do teste respectivamente; o fluxo é indicado diretamente no tela táctil.

1. Importando componentes;

2. Nenhum interruptor da proteção do fusível;

3. Sobrecarga, escapamento, blocos de terminais inteiramente revestidos;

4. Com parada programada automática e a outra proteção;

Sistema de refrigeração

1. Compressor: França completamente fechado Taikang;

2. Método da refrigeração: refrigeração mecânica;

3. Modo da condensação: forçado - refrigerar de ar;

4. Líquido refrigerante: R404A (a favor do meio ambiente);

5. O encanamento inteiro do sistema é testado para o teste da ventilação e da impermeabilidade da pressão 48H;

6. O aquecimento e o sistema de refrigeração são completamente independentes;

7. Tubo de cobre do líquido refrigerante espiral interno;

8. Evaporador da inclinação;

9. O filtro, a janela do fluxo do líquido refrigerante, a válvula do reparo, o separador de óleo, a válvula de solenoide e o tanque de armazenamento secos são tudo do líquido peças originais importadas;

Condições do uso

1. Temperatura ambiental: 5 ° C ~ +32 ° C

2. Umidade ambiental: ≤85%

3. Exigências de poder: Sistema de cinco fios trifásico de AC380 (±10%) V/50HZ

4. Capacidade instalada: sobre 16KW

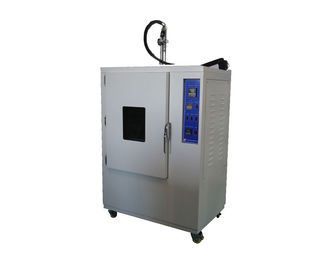

Imagem para a referência:
