Detalhes do produto:
Condições de Pagamento e Envio:
|
| Junção 1: | 30±0.2 | Junção 2: | 60±0.2 |
|---|---|---|---|
| Comprimento do dedo: | 80±0.2 | Ponta do dedo a confundir: | 180±0.2 |
| Cilíndrico: | R2±0.05 | Esférico: | R4±0.05 |
| Realçar: | equipamento de medida audio,equipamentos de teste de queda |
||
Ponta de prova B do teste de 9.1.1.3 da cláusula do 60065:2014 do IEC
Padrão
Conformam-se à cláusula 9.1.1.3, 13,4, de teste do 60065:2014 do IEC do IEC 61032 a ponta de prova B, figura 2, IEC60950 a figura 2A, IEC60884, IEC60335, UL507, e UL1278 a figura 8,4.
Aplicação:
Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo.
Amostra do teste:
Peças vivas do cerco facilmente acessível ou peças mecânicas.
Característica:
Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°. Customizável: puder ser usada para o teste de choque anti-bonde quando equipada com as tomadas de banana e o conector pluggable do amphenol na extremidade do punho, ou usada para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).
Parâmetros (milímetro):
| Modelo | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| Nome | Dedo padrão do teste | Dedo circular do teste do defletor | Grande dedo do teste do defletor | Dedo padrão do teste com força |
| Junção 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| Junção 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| Comprimento do dedo | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| Ponta do dedo a confundir | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| Cilíndrico | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| Esférico | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
| Ponta do dedo que corta o ângulo chanfrado | ′de 37o 0 -10 | ′de 37o 0 -10 | ′de 37o 0 -10 | ′de 37o 0 -10 |
| Atarraxamento da ponta do dedo | ′ de 14 o 0 -10 | ′ de 14 o 0 -10 | ′ de 14 o 0 -10 | ′ de 14 o 0 -10 |
| Teste o diâmetro do dedo | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Diâmetro da seção do A-A | Ф50 | Ф50 | ---- | Ф50 |
| Largura da seção do A-A | 20±0.2 | ---- | ---- | 20±0.2 |
| Diâmetro do defletor | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| Espessura do defletor | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| Força | ---- | ---- | ---- | Com força de 10N, 20N, 30N |
| Padrão aplicado | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

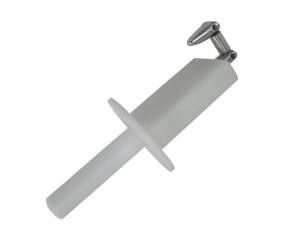

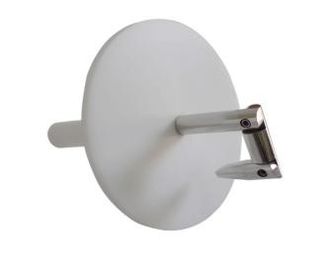

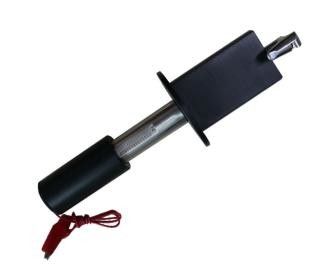

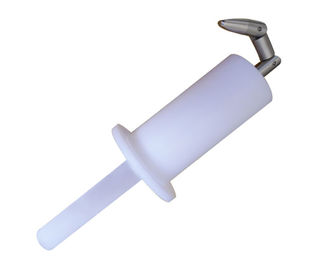

Imagem para a referência:
