Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração

Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração

  • Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração
Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração
Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: Calibration certificate(cost additional)
Número do modelo: DC-2000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: madeira compensada
Tempo de entrega: 30 DIAS
Termos de pagamento: L / C, T / T
Habilidade da fonte: 10 conjuntos por mês
Contato
Descrição de produto detalhada
Força do seno do gerador da vibração: 2000kgf (20000N) Escala de frequência do gerador da vibração: 5~3000Hz
Eficiência do amplificador de potência: >95 % Escala de frequência do acelerômetro: 0.3-8000Hz±10%
Realçar:

equipamento de medida audio

,

equipamentos de teste de queda

Do teste video da informação do áudio do IEC 60065 sistema de teste bonde da vibração





Sistema de teste bonde DC-2000 da vibração



Informações sobre o produto:

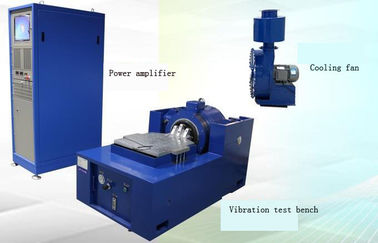

O sistema de teste da vibração consiste em quatro porções: banco do teste de vibração, amplificador de potência, controlador e ventilador de refrigeração.

Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 0



1. Banco do teste de vibração

O princípio de funcionamento da tabela de vibração:

O condutor de energização é conduzido pela força eletromagnética no campo magnético. Quando o círculo dinâmico no circuito magnético do banco de vibração eletromagnético passa o sinal da corrente alternada, uma força emocionante está gerada no circuito magnético.



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 1





Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 2



Círculo dinâmico:

A maioria de parte importante da tabela elétrica da vibração é o círculo dinâmico, o círculo dinâmico é um sistema ativo. Conduz a bobina que é colocada na diferença de ar de trabalho gerada pelo sistema de circuito magnético, para conseguir livre para cima e para baixo vibrações energizando a bobina da movimentação.



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 3Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 4

Bobina da excitação:

A bobina da excitação da tabela de vibração elétrica é dividida na excitação superior e em uma mais baixa excitação. Os dois junto com os campo magnèticos mutuamente perpendiculares dinâmicos do formulário de bobina dois. As bobinas são cortadas entre si para gerar a força da indução magnética quando energizadas, desta maneira, o banco da vibração geram a força emocionante exigida cortando entre a bobina dinâmica e a excitação.



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 5

2. Amplificador de potência

O princípio de funcionamento do amplificador de potência: a alimentação CA trifásica é isolada pelo transformador da frequência do poder, o fanfarrão é enviado ao filtro trifásico da completo-ponte, e a fonte de alimentação de DC Da baixo-ondinha é enviada então ao transformador da H-ponte através do capacitor que filtra, e às passagens da onda da tensão da saída o modo normal e a bobina de bloqueador comum do modo, e filtrada e saída à tabela de vibração.



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 6

3. Peça de controle

Nosso controlador usa o algoritmo o mais avançado da estrutura e de controle do DSP do mundo, processador flutuante de 32 bits de 450MHz DSP, 24 bocados de capacidade elevada CAD, até o alcance dinâmico 130dB, assegurando a qualidade segura do controle. Ao mesmo tempo, o controlador pode fornecê-lo o módulo de software o mais detalhado do controle da vibração, incluindo: choque aleatório, sinusoidal, clássico, busca e interrupção da ressonância, controle do espectro da resposta de choque, seno mais aleatório, seno mais o seno, aleatório mais a reprodução aleatória, a longo prazo da forma de onda e as outras características da acessibilidade. Cada módulo da função fornece funções básicas e opcionais, e o usuário pode personalizar as funções exigidas como necessárias.



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 7



(As unidades acima podem ser construídas na caixa do amplificador de potência para a operação total ou podem ser colocadas separadamente)



4. Bancada vertical da expansão



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 8



Parâmetros:



Gerador da vibração (DC-2000)
Força do seno 2000kgf (20000N)
Força aleatória 2000kgf (20000N)
Força do impacto 4000kgf (40000N)
Escala de frequência 5~3000Hz
Deslocamento contínuo (amplitude) 0-51mm, pré-ajuste
Frequência do isolamento de vibração 2.5Hz
Frequência ressonante do nível um 2600±5%Hz
Parafuso da bancada 17*M10
Escapamento do fluxo magnético <1mt>
Velocidade máxima 2m/s
Aceleração máxima 980m/s2 (100g)
Massa equivalente das peças moventes 20kg
Diâmetro dinâmico da bobina Φ280mm
Máximo Carga 300Kg
Peso 2695kg
Amplificador de potência do interruptor (KA-21)
Saída do amplificador 21KVA
Tensão avaliado da saída 120Vrms
Sinal à relação de ruído >65dB
Eficiência do amplificador de potência >95%
Proteção de sistema Proteção da temperatura, proteção do sobre-deslocamento, proteção da sobretensão, proteção da sobrecarga, proteção da sob-tensão, proteção externo, proteção da falha da lógica
Dimensões 1800*900*800mm
Peso 450kg
Bancada vertical da expansão (TB-1010)
Tamanho da tabela 1000mm×1000mm
Peso da tabela 60kg
A frequência a mais alta 200Hz
Tabela nivelada (S-1010) opcional
Tamanho da tabela 1000mm×1000mm
Peso da tabela 60kg
A frequência a mais alta 200Hz
Computador e acessórios relacionados
Anfitrião Lenovo
Monitor Personalizado de acordo com a posição reservado da câmara elétrica
(FJ-2000)
Poder do fã 7.5KW
Volume de ar 0.71M3/s
Pressão de vento 3.5Kpa
Dimensões 500*300*200mm
Comprimento do canal 4m
Peso 140kg
Acelerômetro (JF)
Sensibilidade 150pc/g
Escala de frequência 0.3-8000Hz±10%
Escala de medição 2000g
Resistência de impacto 2500g
Linha comprimento 5m
Temperatura de funcionamento -40-150℃
Peso 35Gram
Método da instalação M5




Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 9



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 10



Sistema de teste bonde da vibração da informação video audio com amplificador de potência, controlador e ventilador de refrigeração 11
