Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ângulo: | Positivo e negative0-365°, pré-ajuste do tela táctil | Contando o dispositivo: | 0~999999 |
|---|---|---|---|
| Altura do centro da rotação: | 1200mm | Fonte de alimentação: | 220V 50/60HZ |
| Operação: | Controle inteligente do tela táctil (7 polegadas) | Estação de teste: | Única estação |
| Realçar: | Equipamento de teste leve do IEC 60598,equipamento de testes da luz da rotação de 1200mm |
||

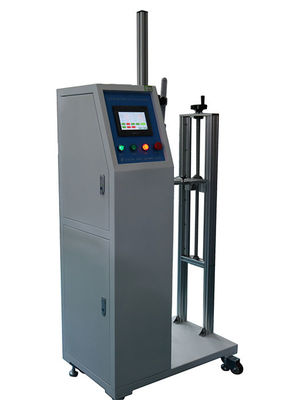

Dispositivos de ajuste das lâmpadas e das lanternas do controle de Digitas do teste da torsão e de dobra de acordo com IEC60598 a cláusula 4.14.3
Informações sobre o produto
O dispositivo é usado para detectar o dispositivo de ajuste, e confirma IEC60598-1 à cláusula 4.14.3.
O dispositivo de ajuste, equipado com o cabo ou o cabo apropriado será operado de acordo com a tabela de seguimento. Um ciclo de operação é um movimento de um extremo da escala ao outro e de volta à posição começar. A taxa de movimento não fará com que o dispositivo aqueça-se apreciavelmente e não excederá 600 ciclos pela hora.
Para os dispositivos de ajuste que consistem em um tubo flexível, a escala do ajuste para este teste é normalmente 135° em ambos os sentidos do vertical. Contudo, onde este ajuste não pode ser conseguido sem usar a força ilógica, o tubo flexível é dobrado somente às posições onde permanecerá por si só.
Parâmetros técnicos
| Nome do artigo | Parâmetros |
| Ângulo | Positivo e negative0-365°, pré-ajuste do tela táctil |
| Taxa do teste | 1~10rpm, pode ser pré-ajustado |
| Contando o dispositivo | número do pré-ajuste da memória de 0~999999 Seis-bocados |
| Altura do centro da rotação | 1200mm |
| O raio de rotação máximo do pêndulo | R500mm |
| Curso máximo de esticar a ação | 0-650mm |
| Fonte de alimentação | 220V 50/60HZ |
| Controlador | Controle programável do PLC |
| Motor de movimentação | Motor deslizante |
| Operação | Controle inteligente do tela táctil (7 polegadas) |
| Estação de teste | Única estação |
| Padrão | IEC60598.1 cláusula 4.14.3 |
Procedimentos da operação
Trabalho da preparação:
O acesso à fonte de alimentação 220V/50HZ, gerencie ligar [do PODER], e a luz indicadora [da PARADA] sobre, indica o poder alcançado. Verifique o botão [E-STOP] saltado ou não. Instale a carga da amostra, instale o cabo de alimentação, e obstrua o cabo de alimentação no soquete da carga de acordo com a estação.
Ajuste dos parâmetros:
Os seguintes parâmetros devem ser ajustados de acordo com os padrões relevantes antes de começar o teste.
O teste do 【cronometra o】: Ajuste os tempos do teste.
O 【apressa manualmente o】: Entre no por segundo do ângulo do giro, sugeriu 10°-20°/s, a posição começar não pode bem ser controlado se manualmente a velocidade é demasiado rápida.
O giro do 【cronometra/】 mínimo: Ajuste a velocidade do giro conforme a exigência do teste. O valor mais grande, a velocidade do giro mais rapidamente, e vice-versa.
O 【gerencie sobre um eixo】 do ângulo: Ajuste o ângulo do giro (valor completo do ângulo) conforme a exigência do teste.
0 confirmações da posição do °
No [relação da confirmação 0°Position], imprensa [gire manualmente no sentido horário] ou [gire manualmente no sentido anti-horário] para fazer o ponteiro do giro do manipulador para posicionar de 0° no seletor (ou na alguma posição), então imprensa [confirmação da posição começar]. Cancele o valor de [cargo atual], e a posição começar (0°) é confirmada.
A imprensa [gire manualmente no sentido horário] ou [gire manualmente no sentido anti-horário] outra vez, faz controla a posição começar esquerda, para verificar se o valor da exposição em fósforos [do cargo atual] o valor no seletor, após que, a imprensa [direção], o manipulador de volta à posição começar, o valor da exposição [cargo atual] no mostrado como 0. A posição começar confirmou.
A posição 0° pode ser ajustada arbitrariamente em toda a posição do seletor 360°base sobre a exigência. Ajustando o método mesmo que acima.
