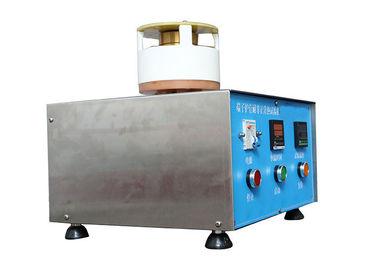

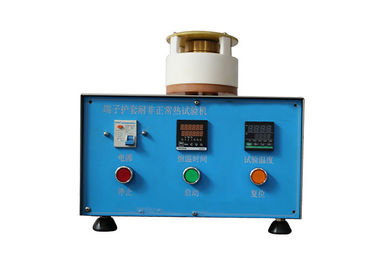

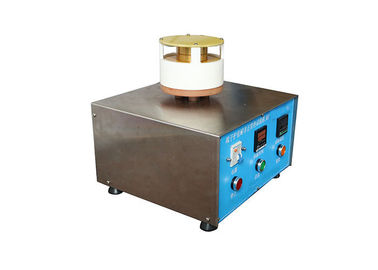

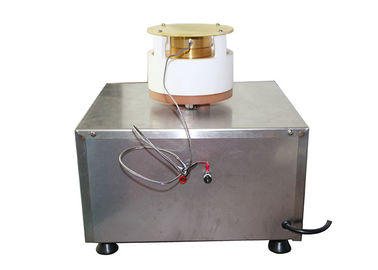

pinos da tomada do verificador da operação do botão de bronze de 20mm que isolam a resistência térmica anormal das luvas

Descrição padrão

28.1.2 o espécime de uma tomada com os pinos fornecidos com as luvas de isolamento é testado por meio do instrumento do teste segundo as indicações de figura 40.

Este instrumento do teste consiste em uma placa de isolamento A e de um parte b do metal: entre estas duas peças um espaço aéreo de 3 milímetros será fornecido e esta distância será obtida com os meios que não danificam a circulação de ar em torno dos pinos.

A superfície dianteira da placa de isolamento A será redonda e plana e terá um igual do diâmetro duas vezes à dimensão permissível máxima da cara do acoplamento da tomada dada no

folha padrão relevante.

A espessura desta placa de isolamento será 5 milímetros.

O parte b do metal será do bronze e terá, sobre pelo menos 20 milímetros, a mesma forma que o esboço máximo da tomada de acordo com a folha padrão relevante.

O resto desta peça de metal será dado forma assim que o acessório sob o teste está aquecido através dele pela condução, e a transmissão de calor ao acessório sob o teste pela convecção ou pela radiação está reduzida a um mínimo.

Um par termoelétrico será introduzido em uma distância de 7 milímetros da superfície dianteira da peça de metal em uma posição simétrica, segundo as indicações de figura 40.

As dimensões dos furos para os pinos no parte b do metal serão 0,1 milímetros maiores do que as dimensões máximas dos pinos dados na folha padrão relevante e nas distâncias entre os pinos serão as mesmas que aqueles dados na folha padrão relevante; a profundidade dos furos será suficiente.

A ANOTAÇÃO 1 o parte b do metal pode ser feita partes de dois ou mais componentes, para finalidades da limpeza do furo.

Os espécimes estão introduzidos no instrumento do teste, colocado na posição horizontal a mais desfavorável, quando o instrumento do teste alcançou uma temperatura constante, medida por meio do par termoelétrico, (120 ± 5) do °C para os acessórios que têm uma corrente avaliado de 2,5 A, e (180 ± 5) no °C para os acessórios que têm uma avaliação atual mais alta.

A temperatura é mantida nos valores relevantes para 3 H.

Os espécimes são removidos então do instrumento do teste e permitidos refrigerar para baixo à temperatura ambiente, em que são mantidos no mínimo 4 H.

As luvas de isolamento dos pinos dos espécimes então são submetidas a um teste de impacto de acordo com a cláusula 30 mas feitas na temperatura ambiental, e ao assunto à inspeção visual.

A NOTA 2 durante a inspeção visual, nenhumas quebras nas luvas de isolamento deve ser visível com visão normal ou corrigida sem ampliação adicional, e as dimensões das luvas de isolamento não devem ter mudado para danificar a proteção contra o contato acidental.
