IEC62560 figura 8 equipamento do circuito da cláusula 15 de testes leve para não - a lâmpada de Dimmable

IEC62560 figura 8 do circuito do teste da cláusula 15 para testar uma lâmpada Non- de Dimmable

Introdução de produto

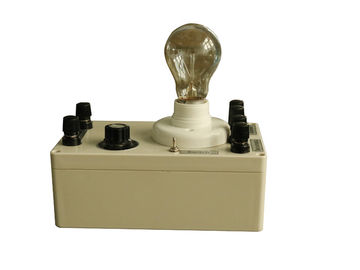

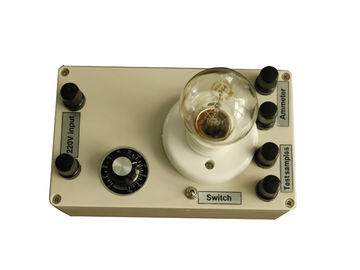

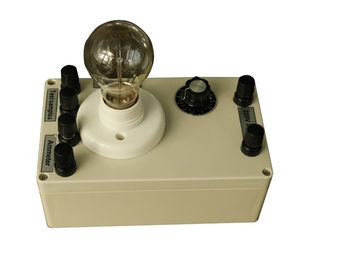

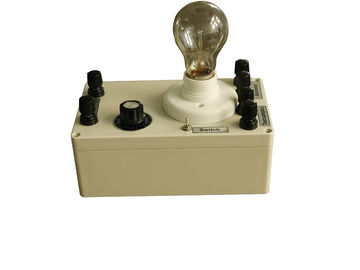

O circuito do teste para testar uma lâmpada non-dimmable é fabricado de acordo com IEC62560 figura 8. da cláusula 15.

Descrição padrão:

operação 15.Abnormal

as lâmpadas Auto-estabilizadas não criarão o perigo sob condições operacionais anormais.

as lâmpadas Auto-estabilizadas serão construídas de modo que em consequência da operação anormal ou descuidada, o risco de fogo e dano mecânico que danifica a segurança da proteção contra choque elétrico sejam prevenidos.

As lâmpadas auto-estabilizadas non-dimmable de Appling em um diâmetro ou em um interruptor eletrônico devem ser testado como um exemplo possível da operação anormal.

Procedimento de teste:

Lâmpada non-dimmable do teste no circuito do teste mostrado em figura 8.

Determine o ajuste R1 e S1 em que o máximo mim r.m.s ocorre.

O teste nesta situação, e se a lâmpada falha passivamente dentro do minuto 60, repete o teste em 10% um mais baixo I r.m.s. O mais baixo eu r.m.s serei ajustado no sentido de diminuição da resistência do potenciômetro.

Repita este procedimentos até que a operação estável esteja conseguida para o mínimo 60 mínimo.

Opere o fpr 8H da lâmpada a acima nível de escurecimento o mais ingrato (o ajuste do potenciômetro)

Conformidade

A conformidade é verificada operando a queimadura livre da amostra, o tampão vertical acima da posição ou na posição ardente indicou no empacotamento na temperatura ambiente e na tensão avaliado.

Caso que uma escala da tensão é declarada, o teste tem que ser realizado na tensão média dessa escala declarada.

Em caso das tensões avaliados alternativas, o teste será executado separadamente para cada tensão avaliado.

Durante este teste a lâmpada não travará o fogo, ou produza gás inflamáveis e as peças vivas não se tornarão acessíveis com o dedo padrão do teste.

Observação

1. Por favor não danifique a forma do dispositivo (tal como o risco, a dobra, etc.).

2. Impedido do ambiente da poeira e da umidade, a fim evitar a oxidação para afetar a precisão dimensional.
