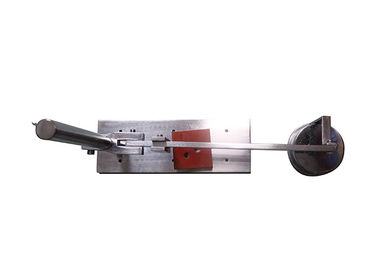

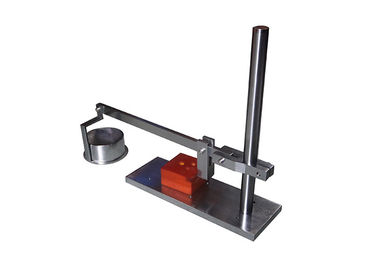

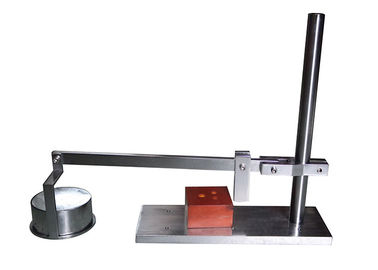

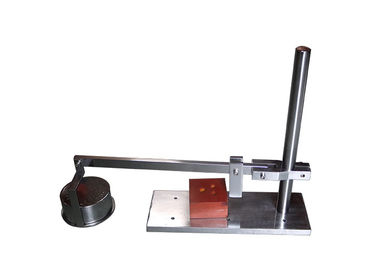

BS1363-1 figuram o verificador mecânico do soquete da tomada da força 2

BS1363-1 figura 2 verificador mecânico da força do verificador do soquete da tomada nas tampas resilientes

Introdução de produto:

O dispositivo conforma-se ao BS1363-1: a cláusula 2018 9, figura 2. superfícies externos acessíveis resilientes das soquete-tomadas assim estará projetada e construída que quando montado e prendido tão no uso normal, não há nenhum risco que, em consequência da pressão imprópria, as peças vivas poderiam penetrar as superfícies externos acessíveis ou para se tornar disposto assim a respeito de reduza a dispersão e os afastamentos abaixo daqueles dados na cláusula 8.

O projeto do instrumento será tal que uma força constante de 230-240N pode ser aplicada 2 aqueles lugares onde a possibilidade de uma falha existe, a força que está sendo aplicada através de um bloco da pressão de teste do metal.

Cada amostra será sujeitada à força em cada lugar escolhido por sua vez. Durante cada aplicação da força, uma tensão do teste de 2 000 V ±60 V que 50 hertz da forma de onda substancialmente sinusoidaa são aplicados para 60-65s entre todas as peças vivas ligou-se junto e o bloco da pressão de teste do metal.

Durante o teste nenhuma flashover ou divisão ocorrerão.         Verificador do soquete da tomada

Após o teste que não será possível tocar em partes vivas com teste 11 do 61032:1998 do EN das BS aplicou-se com uma força de 28-30N.

Para mais detalhes, refira por favor o padrão relevante.

Parâmetros técnicos:

Opinião da imagem:
