Cabo de alimentação do verificador do soquete da tomada da cláusula 23,4 do IEC 60884-1 que dobra o instrumento do teste 6 estações

Cabo de alimentação do verificador do soquete da tomada da cláusula 23,4 do IEC 60884-1 que dobra o instrumento do teste 6 estações

Descrição padrão (IEC60884-1 cláusula 23,4):

23,4 as tomadas de Non-rewirable e as soquete-tomadas portáteis non-rewirable serão projetadas de tal maneira que o cabo flexível é protegido contra excessivo se dobrando aonde entra no acessório.
Os protetores forneceram serão do material de isolamento e serão fixados com esta finalidade em uma maneira segura.
As molas helicoidais do metal da NOTA 1, se desencapado ou coberto com o material de isolamento, não devem ser usadas como protetores flexíveis do cabo.
A conformidade é verificada pela inspeção e por um teste de dobramento feito por meio de um instrumento segundo as indicações de figura 21.
O teste é feito em espécimes novos.                               Verificador do soquete da tomada
O espécime é fixado ao membro de oscilação do instrumento de modo que, quando está no meio de seu curso, a linha central do cabo flexível, onde incorpora o espécime, seja vertical e passe com a linha central da oscilação.
Os espécimes com cabos lisos são montados de modo que a linha central principal da seção esteja paralela à linha central da oscilação.
O acessório será fixado no instrumento do teste da seguinte forma:
– tomadas: pelos pinos;                 Verificador do soquete da tomada
– soquete-tomadas portáteis: em uma distância de 4 milímetros a 5 milímetros na direção do cabo flexível, da cara do acoplamento; uma tomada do teste que tem as dimensões máximas será introduzida na soquete-tomada portátil durante o teste.
O acessório é, pela variação da distância entre a parte de fixação do membro de oscilação e a linha central da oscilação, posicionou de modo que o cabo flexível fizesse o movimento lateral mínimo quando o membro de oscilação do instrumento do teste é movido sobre seu curso completo.
A NOTA 2 a fim ter a possibilidade facilmente de encontrar pela experiência a posição de montagem com um movimento lateral mínimo do cabo flexível durante o teste, o instrumento de dobramento deve ser construída de tal maneira que os apoios diferentes para os acessórios montados no membro de oscilação podem prontamente ser ajustados.                                                                  Verificador do soquete da tomada
A NOTA 3 recomenda-se ter um dispositivo (por exemplo, um entalhe ou um pino) para ver se o cabo flexível faz o movimento lateral mínimo.
O cabo flexível é carregado com um maciço tais que a força aplicada é
– 20 N para acessórios com os cabos flexíveis que têm uma área de seção transversal nominal que excede 0,75 mm2;
– 10 N para outros acessórios.
Um igual atual à corrente avaliado do acessório ou à seguinte corrente, qualquer é o mais baixo, é passado através dos condutores:
– 16 A para acessórios com os cabos flexíveis que têm de 0,75 mm2 uma área de seção transversal nominal maiores;
– 10 A para acessórios com os cabos flexíveis que têm uma área de seção transversal nominal de 0,75 mm2;
– 2,5 A para acessórios com os cabos flexíveis que têm uma área de seção transversal nominal menos de 0,75 mm2.
A tensão entre os condutores é igual à tensão avaliado do espécime.
O membro de oscilação é movido com um ângulo de 90° (45° em ambos os lados do vertical), o número de flexings que são 10 000 e a taxa de dobrar 60/min.
O dobramento da NOTA 4 A é um movimento, para trás ou para a frente.
Os espécimes com cabos flexíveis da seção circular são girados com 90° no membro de oscilação após 5 000 flexings; os espécimes com cabos flexíveis lisos são dobrados somente em uma perpendicular do sentido ao plano que contém os machados dos condutores.
Durante o teste de dobramento, haverá
– nenhuma interrupção da corrente,
– nenhum procurar um caminho mais curto entre condutores.
A NOTA 5 procura um caminho mais curto entre os condutores do cabo flexível é
considerado para ocorrer se a corrente alcança
igual do valor duas vezes à corrente do teste do acessório.
Após o teste, o protetor, eventualmente, não terá separado do corpo e a isolação do cabo flexível não mostrará nenhum sinal da abrasão ou do desgaste; as costas quebradas dos condutores não terão perfurado a isolação tanto quanto para tornar-se acessíveis.

Introdução de produto:

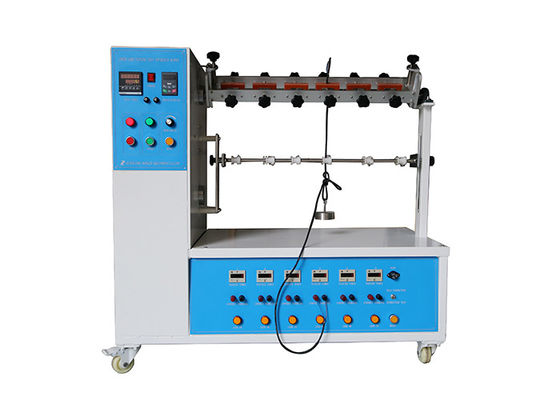

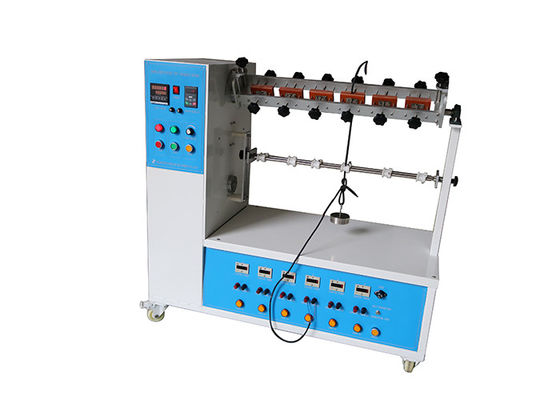

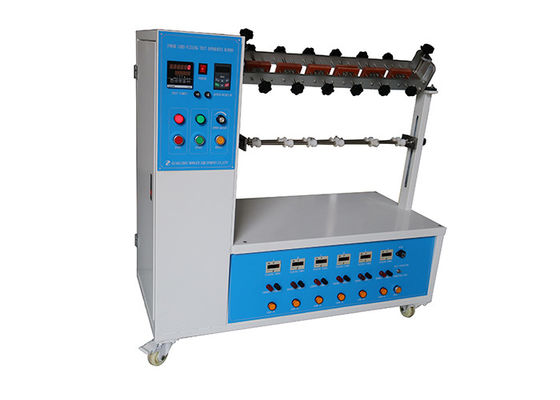

O instrumento do teste da flexibilidade do cabo da tomada é projetado e fabricado de acordo com a exigência padrão de figura 21 do IEC 60884-1, que é usada para processar o teste de dobra para o cabo de alimentação de tomadas não rewirable, de dispositivos e de dispositivos elétricos similares (ferramentas elétricas).

O dispositivo pode ser os tempos do teste do pré-ajuste (até 999999), ele pode realizar o teste e calculá-lo dos números de testes automaticamente. Quando os tempos do teste alcançam ao valor pré-ajustado, o sistema interromperá automaticamente e a conclusão sinaliza o som. Uma vez que o instrumento do teste conecta à carga externo, pode ser usado para processar o teste com carga.                                              Verificador do soquete da tomada

Padrão: IEC 60884-1 2013 cláusulas 23,4 e figura 21, UL817, VDE0620

Aplicação: Este dispositivo é usado para o teste as propriedades de dobramento de tomadas non-rewirable (terminais) e as soquete-tomadas portáteis non-rewirable, verificam a força de fadiga do cabo distribuidor de corrente e do revestimento.

Amostra do teste: Tomadas de Non-rewirable e soquete-tomadas portáteis non-rewirable

Característica: A velocidade que reduz controlos do motor a estrutura de bloco aluída do deslizamento para fazer o movimento reciprocando, os ângulos de dobramento esquerdos e direitos é ajustada pela escala manual, e o modelo automático do tela táctil do ajuste do ângulo pode ser personalizado.

O verificador parada programada automática quando os tempos pré-ajustados do teste terminaram.

Parâmetros:

1. Fonte de alimentação: AC220V 50Hz
2. Dobrando o ângulo: Ângulo do giro de cada lado para 45°, 60°, ou 90°. Ajustável
3. Dobrando a taxa: 10~60rpm (conversão de frequência), o defeito 60 vezes /min
4. Pesos: 20N, 10N. 6 cada (os pesos 113g e 284g do UL podem ser personalizados)
5. Estação de teste: 6 estações, com 6 grupos de dispositivo da braçadeira
6. Tempos do teste: um contador geral, 6 contadores individuais. pré-ajuste 0~999999
7. Teoria mecânica: O bloco aluído na caixa de engrenagens da redução é conduzido pelo motor elétrico para fazer a ação reciprocando.
8. Indicador quebrado do cabo: Baliza Φ25 luminosa vermelha
