Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Calibration certificate (cost additional) |
Número do modelo: | HX9804 |
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 30 dias |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10 grupos pelo mês |
Nome do produto: | Dispositivo do teste do Mandrel | Peso: | 50N*3pcs |
---|---|---|---|
Limite mecânico: | A posição de 10°and 230° | Garantia: | 1 ano |
Padrão: | IEC60065, IEC60950 | Comprimento do Mandrel: | 100mm |
Força: | 100N, 150N | Amostra do teste: | Material de folha fino inseparável |
Realçar: | Dispositivo do teste do Mandrel da cláusula 8,21,Dispositivo do teste do Mandrel do IEC 60065 |

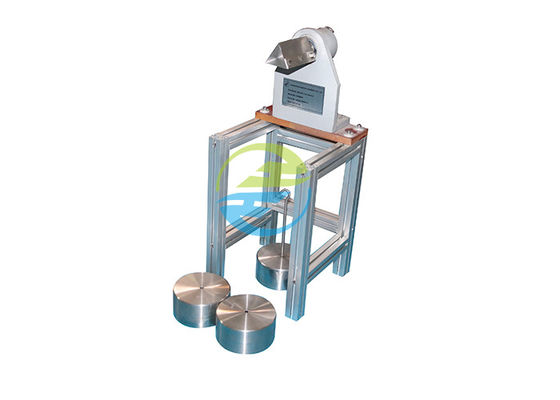

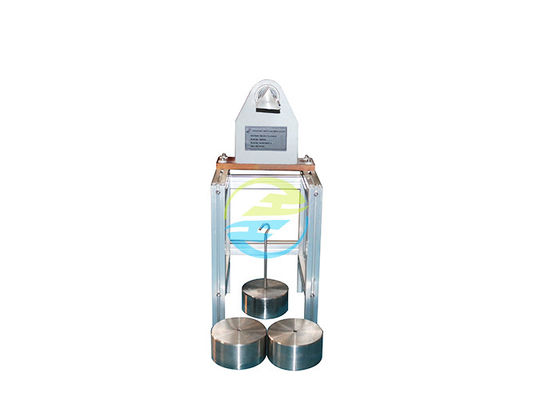

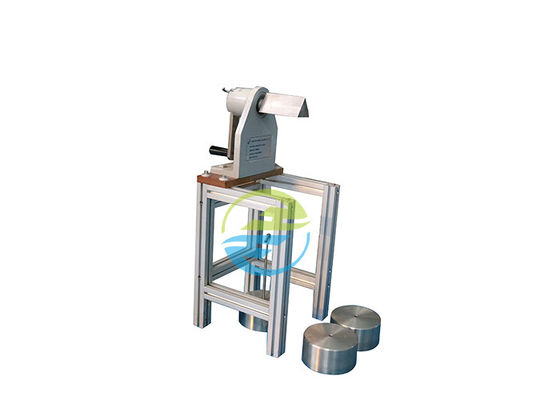

IEC60065 o dispositivo do teste do Mandrel da cláusula 8,21, 10° e 230° gerenciem o ângulo
IEC60065: Cláusula 2014 8,21
8,21 o material de folha fino inseparável cumprirá com o 26,3 do 61558-1:2009 do IEC ou com o seguinte:
Três amostras do teste, cada amostra individual três consistindo ou mais camadas de material de folha fino inseparável que forma a ISOLAÇÃO REFORÇADA, são usadas. Uma amostra de cada vez é fixada ao mandrel do dispositivo elétrico do teste (figura 14) segundo as indicações de figura 15.
Uma força descendente do ± 10 N de 150 N é aplicada à extremidade livre da amostra (veja figura 16),
usando um dispositivo de aperto apropriado. O mandrel é girado À MÃO sem empurrões
– da posição inicial (figura 15) à posição final (figura 16) e para trás;
– como acima pela segunda vez;
– da posição inicial à posição final.
Se uma amostra quebra durante a rotação onde está fixada ao mandrel ou ao dispositivo de aperto, esta não constitui uma falha e o teste é repetido em uma amostra fresca. Se uma amostra quebra em qualquer outro lugar, o teste falhou.
Após este precondicionamento, uma folha da folha de metal, 0.035 milímetros de ± 0.005 milímetros grosso, pelo menos 200 milímetros por muito tempo, é colocada ao longo da superfície da amostra, pendurando para baixo em cada lado do mandrel (veja figura 16). A superfície da folha em contato com a amostra será condutora, não oxidada ou isolada de outra maneira. A folha é posicionada de modo que suas bordas não sejam menos de 18 milímetros das bordas da amostra (veja figura 17). A folha é apertada então por dois pesos iguais, um em cada extremidade, usando dispositivos de aperto apropriados.
Quando o mandrel se realizar em sua posição final, e dentro dos anos 60 que seguem o posicionamento final, um teste de força dielétrica está aplicado entre o mandrel e a folha de metal de acordo com
10.4.2, usando uma tensão do teste de 1,5 vezes o valor especificado na tabela 5 para a ISOLAÇÃO REFORÇADA, mas não menos de 5 quilovolts.
O procedimento de teste inteiro é repetido em outras duas amostras.
Padrão: Confirme a IEC60065: cláusula 2014 8,21, figura 14~16, IEC60950
Aplicação: Verificação da força de dano da isolação anti para materiais finos não separáveis da camada.
Amostra do teste: Material fino não separável da camada.
Característica: A posição do grupo de 10°and 230°are com limite mecânico, para assegurar não somente a precisão do ângulo do teste, mas para conseguir igualmente um método simples da operação; o peso com um anel de suspensão, em caso de um ponto é danificado devido à força demasiado grande da tração.
Parâmetros:
1, peso de 50N*3pcs, pode ser combinado para conseguir os testes 100N e 150N.
2, número de tempos do teste: 3 vezes.
3, verificador da tensão de suporte (opcional).
Objeto de teste | folhas finas inseparáveis de instrumentos video audio |
Padrão de referência | IEC 60950-1, IEC 61558-1 |
Teste | teste do mandrel |
Estação | 1 |
Pesos | 50N * 3pc |
Mandrel do teste | Barra do triângulo com uma ponta |
Gire o ângulo | 230° |
Tempos do teste | 3 vezes |
Dimensão | 240mmx 240mmx 600mm |
Opcional | suporte o verificador da tensão |
