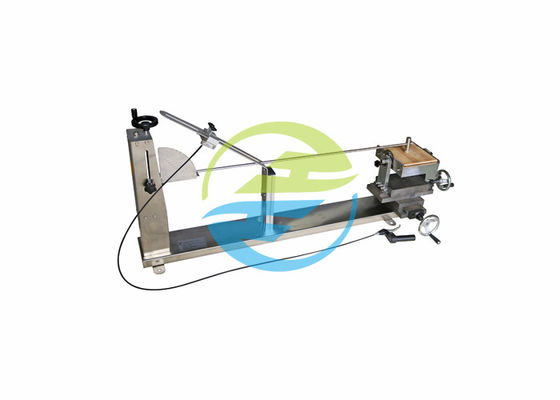

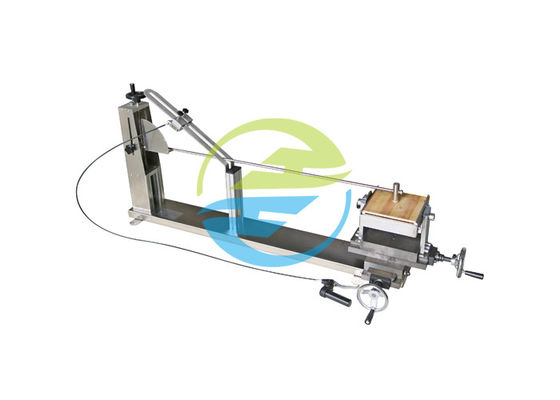

Instrumento do teste do martelo do pêndulo do teste EHA do IEC 60068-2-75 com o 10kg que monta o apoio

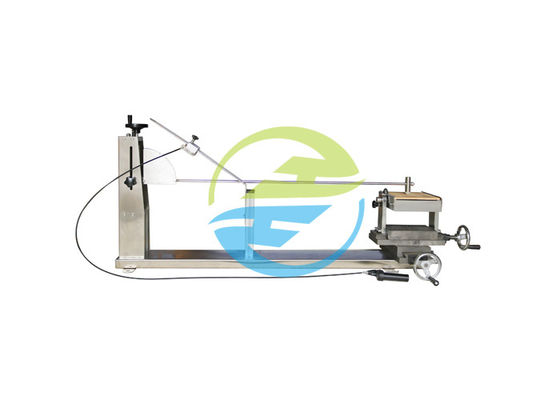

Instrumento do teste do martelo do pêndulo do teste EHA do IEC 60068-2-75 com o 10kg que monta o apoio

IEC60884-1 cláusula 24,1

Os espécimes são verificados aplicando sopros por meio do instrumento do teste do martelo do pêndulo como descrito em IEC 60068-2-75 (teste EHA), com uma massa equivalente de 250 G.
Os espécimes são montados em uma folha da madeira compensada, dos 8 milímetros de espessura nominal e do quadrado de aproximadamente 175 milímetros, fixado em suas bordas superiores e inferiores a um suporte rígido que seja parte do apoio de montagem.
O apoio de montagem terá uma massa (10 ± 1) do quilograma e será montado em um quadro rígido por meio dos pivôs. O quadro é fixado a uma parede contínua.
O projeto da montagem é tal isso
– o espécime pode ser colocado de tal maneira que o ponto do impacto se encontra no plano vertical com a linha central do pivô,
– o espécime pode ser movido horizontalmente e girado sobre uma perpendicular da linha central para a superfície da madeira compensada,
– a madeira compensada pode ser 60° girado, em ambos os sentidos sobre uma linha central vertical.
O tipo de superfície soquete-tomadas e as caixas da superfície-montagem são montados na madeira compensada como no uso normal.
As aberturas da entrada que não são fornecidas com as batida-saídas, são deixadas abertas; se são fornecidos com as batida-saídas, um delas está aberto.
o Resplendor-tipo soquete-tomadas é montado em um rebaixo fornecido em um bloco de hornbeam ou de material que têm características mecânicas similares, que são fixados a uma folha da madeira compensada, e não em sua caixa de montagem relevante.
Se a madeira é usada para o bloco, o sentido das fibras de madeira será perpendicular ao sentido do impacto.
o Resplendor-tipo soquete-tomadas da fixação do parafuso será fixado por meio dos parafusos aos talões recessed no bloco do hornbeam. o Resplendor-tipo soquete-tomadas da fixação da garra será fixado ao bloco por meio das garras.
Antes de aplicar os sopros, os parafusos da fixação das peças principais e as tampas são apertados com um igual do torque a dois terços daquele especificado na tabela 6.
Os espécimes são montados de modo que o ponto de mentiras do impacto em um plano vertical com a linha central do pivô.
O elemento impressionante é permitido cair de uma altura especificada na tabela 21.

Padrão: Cláusula IEC60884-1 2013 24,1 e figura 22~26, IEC60669-1, IEC60068-2-75

Aplicação: Este dispositivo é apropriado para o teste de força mecânico ao tipo das tomadas e do soquete-tomada, o de superfície que montam caixas, às glândulas do parafuso, às tampas da glândula, ao interruptor e a outros acessórios elétricos para o agregado familiar e finalidades similares.

Amostra do teste: tipo das tomadas e do soquete-tomada, o de superfície que montam caixas, glândulas do parafuso, tampas da glândula, interruptor e outros acessórios elétricos.

Característica: O suporte pode ser movido para cima e para baixo, esquerdo e certo movente, e o ângulo do impacto pode ser ajustado. O dispositivo é um dispositivo do impacto do pêndulo da baixa energia para 2J e abaixo.

Parâmetros:

1. Pêndulo: Comprimento: 1000mm; diâmetro externo: 9mm; espessura de parede da tubulação de aço: 0.5mm; material: aço; peso: 100±1g

2. Suporte: peso: 10±1 quilograma; é bem estabelecido e o sentido horizontal e o sentido vertical podem ser ajustados. O suporte inteiro pode ser 90°through girado a linha central de rotação.

3. Elemento relevante: 150g, massa de equivalente 200g. (elemento 200g relevante para a opção).

4. Energia do impacto, massa equivalente e tabela da altura da gota

5. Operação: liberação manual o elemento impressionante
