Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Third part calibration certificate(cost additional) |
Número do modelo: | HH0820 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiatable |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 20 dias de trabalho |
Termos de pagamento: | T/T |
Habilidade da fonte: | 20 ajustados pelo mês |
Nome do produto: | IEC 60592 IPX1 ao sistema de teste IPX8 impermeável | Teste: | Proteção contra a água |
---|---|---|---|
Tamanho do teste do gotejamento: | 1000*600mm | Altura do gotejamento: | 200mm |
tamanho de oscilação do tubo: | R400, R600, R800 | diâmetro do bocal: | IPX5: Ф6.3mm; IPX6: Ф12.5mm |
Tanque IPX8: | diâmetro 0,8 medidores, altura 1 medidor | Diâmetro da plataforma giratória: | Ø600mm |
Realçar: | Equipamento de teste impermeável da proteção do ingresso,Equipamento de teste da proteção do ingresso IPX8,Equipamento de teste da proteção do ingresso IPX1 |

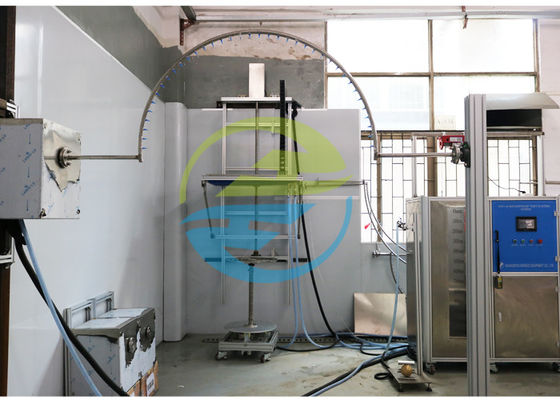

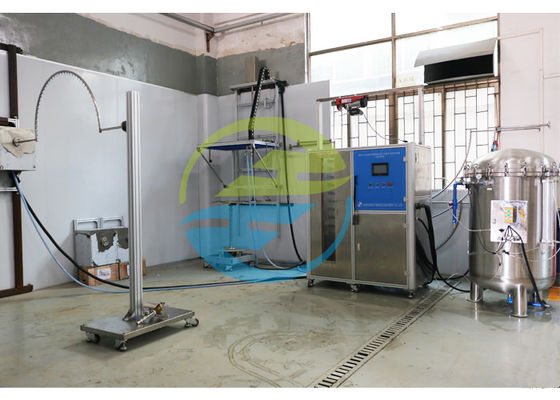

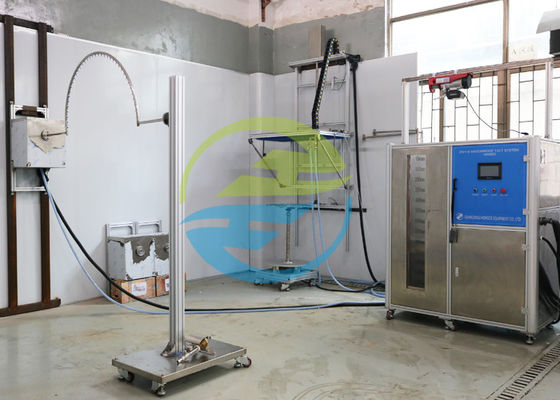

IEC 60592 IPX1 a equipamento de teste de proteção de ingresso à prova d'água IPX8
Padrão:
Grau de proteção IEC60529 fornecido por gabinetes (Código IP), cláusula 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 e figura 3, figura 4, figura 5 e figura 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 e IPX8, Tabela 3.
Aplicativo:
É utilizado para testar os graus de proteção contra entrada de água indicados pelo segundo numeral característico.
Equipamento de teste IP
Segundo característica numeral |
Grau de proteção |
Teste condições, consulte |
|
Descrição breve | Definição | ||
0 | Não protegido | - | - |
1 | Protegido contra gotas de água que caem verticalmente | Gotas que caem verticalmente não devem ter efeitos prejudiciais | 14.2.1 |
2 | Protegido contra gotas de água que caem verticalmente quando o gabinete é inclinado até 1 5° |
As gotas que caem verticalmente não devem ter efeitos prejudiciais quando o invólucro é inclinado em qualquer ângulo de até 15° em ambos os lados da vertical |
14.2.2 |
3 | Protegido contra respingos de água | A água pulverizada num ângulo de até 60° em ambos os lados da vertical não deve ter efeitos nocivos | 14.2.3 |
4 | Protegido contra respingos de água | A água salpicada contra o invólucro de qualquer direção não terá efeitos prejudiciais | 14.2.4 |
5 | Protegido contra jatos de água | A água projetada em jatos contra o invólucro de qualquer direção não deverá ter efeitos nocivos | 14.2.5 |
6 | Protegido contra poderosos jatos de água | A água projetada em jatos potentes contra o invólucro de qualquer direção não deverá ter efeitos nocivos | 14.2.6 |
7 | Protegido contra os efeitos da imersão temporária em água | A entrada de água em quantidades que causem efeitos nocivos não será possível quando o invólucro estiver temporariamente imerso em água sob condições padronizadas de pressão e tempo | 14.2.7 |
8 | Protegido contra os efeitos da imersão contínua em água |
Entrada de água em quantidades que causam efeitos prejudiciais não serão possíveis quando o invólucro estiver continuamente imerso em água sob condições que serão acordadas entre o fabricante e o usuário, mas que sejam mais severas do que as do número 7 |
14.2.8 |
9 |
Protegido contra alta pressão e temperatura jactos de água |
A água projetada a alta pressão e alta temperatura contra o invólucro de qualquer direção não deverá ter efeitos prejudiciais | 14.2.9 |
Tabela 3 – Graus de proteção contra água indicados pelo segundo numeral característico
Parâmetro do equipamento de teste IP:
1. Protegido contra gotas de água que caem verticalmente | |
Aplicativo | Aplica-se para realizar testes IPX1, IPX2. |
Área de chuva | 1000mmX600mm |
Material do tanque | Aço inoxidável |
Abertura de gotejamento | Φ0,4 mm |
Distância do furo | 20mm |
Fluxo de chuva | 1 mm/min, 3 mm/min, parâmetros definidos pelo usuário (erro: + 0,5 mm/min). |
Altura de gotejamento de água | 200mm (controle automático pelo equipamento de teste) |
Tempo de teste | 10Min, pode ser ajustado de acordo com a necessidade |
Drenagem | Esvaziar automaticamente a água do tanque após a conclusão do teste |
Material do corpo | Liga de alumínio industrial |
Dimensões (CxDxA) | 1100X1200X2600mm |
Estrutura da máquina | Suporte de parede |
Compressor de ar (opcional, não incluído) | Compressor de ar silencioso |
2. Protegido contra borrifos e respingos de água (tubo oscilante) | |
Aplicativo | Aplica-se para realizar testes IPX3, IPX4. |
Abastecimento de água |
Taxa de vazão de água> 10L / min ± 5% de água limpa sem inclusão. Este dispositivo está equipado com unidade de filtragem de água limpa |
O tamanho do tubo oscilante |
Padrão fornecido com tubos oscilantes R400, R600, R800 (outro tamanho R200,R1000,R1200,R1400,R1600mm pode ser opcional), aço inoxidável |
Furo de água | Φ0,4mm. |
Ângulo incluído de dois furos | IPX3: 120°;IPX4: 180° |
ângulo do pêndulo | IPX3: 120°;IPX4: 360° |
Chovendo velocidade |
IPX3: 4s/tempo(2×120°); IPX4: 12s/tempo(2×360°); |
Fluxo de água | Pode ser ajustado de acordo com o tamanho do pêndulo e o número de furos (0,07 L/minX por furo) |
Tempo de teste | 0,01S ~ 99 horas e 59 minutos, pode ser predefinido |
Medidor de pressão | 0~0,25MPa |
Requisitos do local |
Sala de teste à prova d'água IP dedicada, o solo deve ser plano com iluminação Interruptor de vazamento à prova d'água 10A (ou soquete) usado para equipamentos.Com boa função de afluência e drenagem.Instalação no solo |
A área | De acordo com o tubo oscilante escolhido |
3. Protegido contra pulverização e respingos de água (bocal de pulverização) | |
Abastecimento de água | A vazão de água é de 50 ~ 150 kpa de água limpa sem inclusão. |
Parâmetros do bico de pulverização |
diâmetro externo: Ф102mm diâmetro esférico: SФ75,5mm Há um furo no meio e há 24 furos no círculo interno de furos, cujo ângulo incluído é de 30°.Existem 96 furos no círculo externo de furos, cujo ângulo incluído é de 15°.121 buracos no total. O diâmetro do furo: Ф0,5mm É feito de latão. |
Fluxo de água | 10L/min±5%, medidor de vazão é ajustável |
Faixa de manômetro | 0~0,4Mpa |
Defletor | removível |
Medidor de pressão | 0~0,25 MPa |
4. Protegido contra jatos de água e jatos de água poderosos | |
Aplicativo | Aplica-se para realizar testes IPX5, IPX6. |
Abastecimento de água |
IPX5: Vazão de água > 12,5L/min±5%; IPX6: Vazão de água >100L/min±5%; Isso pode ser alcançado pelo tanque de água de aço inoxidável e equipamento pressurizado |

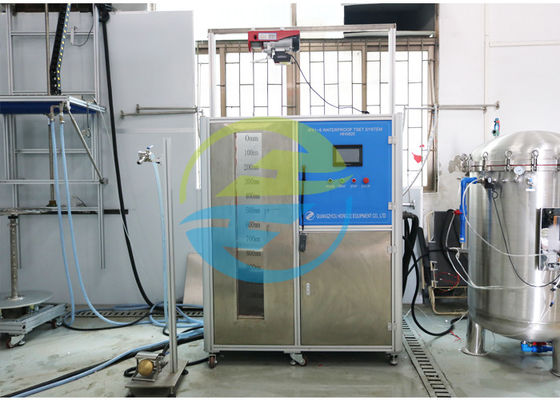

O diâmetro do bico | IPX5: Ф6,3 mm;IPX6: Ф12,5 mm |
Fluxo de água | IPX5: 12,5±0,625L/min, IPX6: 100±5 L/min;O medidor de vazão é ajustável |
A distância do bico do jato ao gabinete | 2,5~3m |
Tempo de teste | Não menos que 1min/m²(não menos que 3 minutos) |
Medidor de pressão | 0~0,25 MPa |
5. Protegido contra os efeitos da imersão temporária em água e gabinete de controle elétrico | |
Aplicável |
(a) Abastecimento de água para teste à prova d'água IPX1 ~ IPX6 (b) teste de imersão em água IPX7 (c) Armazenamento de água para teste de estanqueidade IPX8 (d) Controle automático para todo o equipamento à prova d'água |
Tanque de armazenamento de água |
É aplicável ao armazenamento de água de teste de pulverização de água forte IPX5 ~ IPX6, injeção de água de IPX8, imersão IPX7 Volume: 500L Dimensão: W600mmXD660mmXH1300mm Janela de observação: janela de vidro temperado Dimensão da janela de observação: W200mmXH1250mm Medidor de profundidade: aço inoxidável Altura do medidor de profundidade: 1200 mm, precisão de 1 mm Controle de nível de líquido: interruptor flutuante + tubo de transbordamento |
Cabine de controle |
Detecção de fluxo: feedback do sinal de fluxo através de medidor de vazão eletrônico Configuração de fluxo: definida na tela sensível ao toque Controlador: CLP Função de controle: fornecimento de água de fluxo constante, fornecimento de água com pressão constante e controle de tempo de teste. Função de proteção: proteção contra vazamento, proteção contra sobrecarga, proteção contra curto-circuito |
Suporte de elevação automático de imersão IPX7 |
Distância de elevação: 0 ~ 1200 mm Dimensão do suporte: L400mmXW400mm Peso de carga do suporte: 50Kg |
6. Protegido contra os efeitos da imersão contínua em água | |
Aplicativo | Aplica-se para realizar testes IPX8. |
Vaso de Pressão | Tanque de aço inoxidável, diâmetro 0,8 metros, altura 1 metro |
Faixa de ajuste de pressão | 0 ~ 6bar (pode ser personalizado) |
Sistema de pressão | Bomba de aço inoxidável + conversor de frequência |
Precisão do manômetro | 0,25 graus, faixa: 10bar |
Tempo de teste | 0-99min |
Pressão limite máxima | 6 barras |
Proteção de pressão | Proteção do pressostato |
7. Plataforma giratória | |
Diâmetro da plataforma giratória | Ø600mm |
Porta-amostras | Ø600mm |
Velocidade da plataforma giratória | 1-5 rpm, ajustável |
Ângulo inclinável | 15° |
Ângulo de rotação de teste | 90°, rotação contínua |
Altura ajustável do tubo telescópico ajustável | 300 mm, 1200 mm-1500 mm |
Material do corpo | Liga de alumínio industrial |
