Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Calibration Certificate(cost additional) |
Número do modelo: | HJ0616 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiatable |
Detalhes da embalagem: | Madeira compensada |
Tempo de entrega: | 30 dias |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10 grupos pelo mês |
Uso: | Dobrando o teste de resistência | Padrão: | IEC60335-2-2 |
---|---|---|---|
Garantia: | 1 ano | Aplicação: | Mangueiras Atual-levando |
Dobrando o ângulo: | 40°±1°, pode ser pré-ajustado | Dobrando a velocidade: | 10r/min (de que é 60°/s) |
Peso maciço: | 5 quilogramas | Comprimento do braço do balanço: | 300mm±50mm |
Realçar: | Mangueiras do PLC que dobram o verificador da resistência,Atual - mangueiras levando que dobram o verificador da resistência,10r / Min Hoses Flexing Resistance Tester |
Mangueiras IEC60335-2-2 Atual-levando que dobram a velocidade de dobramento do verificador 10r/min da resistência
Prefácio: Na prática, algumas mangueiras levando atuais precisam de adaptar-se aos vários ambientes para a expansão e a dobra contínuas. A mangueira levando atual com de má qualidade é fácil de quebrar após a dobra por um determinado número de vezes. Consequentemente, antes que a mangueira saa da fábrica, é muito importante testar a resistência de dobra.
Este verificador tem as características da estrutura simples, da detecção conveniente e do bom efeito da detecção. Pode eficazmente refletir a resistência de dobra da mangueira levando atual e eficazmente assegurar a qualidade à saída da fábrica dos produtos. Verificador do dispositivo elétrico
Padrão: Este dispositivo encontra o padrão de IEC60335-2-2, figura 102 da cláusula 21,103.
Aplicação: Apropriado para as mangueiras Atual-levando que dobram o verificador da resistência.
Amostra do teste: Mangueiras do aspirador de p30, tipo tubo de limpeza da sução da água do instrumento, tubulação de água da máquina de lavar. Verificador do dispositivo elétrico
Característica: A extremidade da mangueira pretendida ser conectado à cabeça de limpeza motorizada é unida ao braço de gerencio do equipamento de teste mostrado em figura 102. A distância entre a linha central do pivô do braço e o ponto onde a mangueira incorpora a parte rígida é 300mm±5mm. O braço pode ser aumentado da posição horizontal por um ângulo de 40°±1°. Uma massa de 5 quilogramas é suspendida da outra extremidade da mangueira ou de um ponto conveniente ao longo da mangueira de modo que quando o braço está na posição horizontal a massa seja apoiada e não haja nenhuma tensão na mangueira.
As corrediças maciças contra uma placa inclinado de modo que a deflexão máxima da mangueira seja 3°. O braço é aumentado e abaixado por meio de uma manivela que gire a uma velocidade das revoluções 10±1 pelo minuto. Verificador do dispositivo elétrico
O teste é realizado para 2500 revoluções da manivela depois do qual a extremidade fixa da mangueira é girada com 90°and o teste continuado para umas 2500 revoluções mais adicionais. O teste é repetido em cada um de outros dois 90°positions.
Parâmetros:
Fonte de alimentação | AC220V 50Hz. |
Controle e operação | Controle elétrico inteligente do PLC, operação do tela táctil |
Estação de funcionamento | 1 estação |
Dobrando a velocidade | 10r/min (de que é 60°/s), pode ser pré-ajustado |
Dobrando o ângulo | 40°±1°, pode ser pré-ajustado |
Peso maciço | 5 quilogramas |
Comprimento do braço do balanço | 300mm±50mm |
Tempos do teste Verificador do dispositivo elétrico | 0-999999 vezes, podem ser pré-ajustadas |
Placa de metal inclinado | As corrediças maciças contra uma placa inclinado de modo que a deflexão máxima da mangueira seja 3° |
Tamanho e peso | 1000×500×1100mm, 100kg |
Figura padrão:

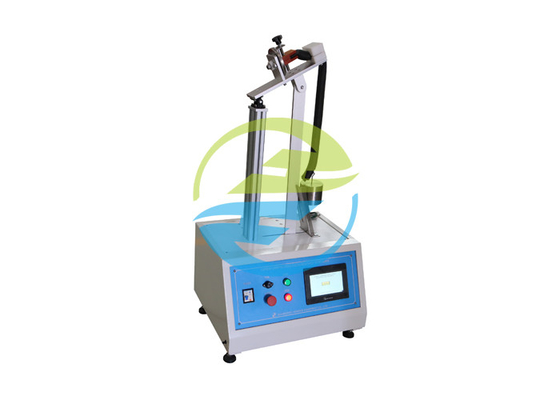

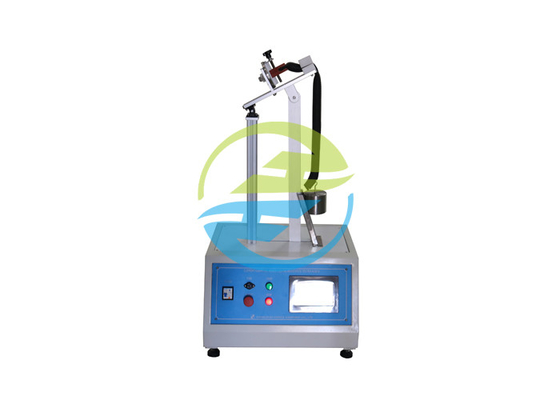

Imagem para a referência:
