Diâmetro de bola 38mm do aço do instrumento do teste da durabilidade do martelo elétrico do IEC 60745-2-1

Diâmetro de bola 38mm do aço do instrumento do teste da durabilidade do martelo elétrico do IEC 60745-2-1

Introdução de produto: O sistema de teste da durabilidade do impacto para o martelo é apropriado para o teste da durabilidade das ferramentas elétricas abaixo 2,5 quilowatts. Este verificador cumpre a exigência do padrão IEC60745-1. É o equipamento de teste ideal para organizações de teste profissionais e fabricantes elétricos das ferramentas.

O banco do teste da durabilidade da não-carga e da carga do martelo elétrico é projetado de acordo com figura 103 do IEC 60745-2-6, o martelo elétrico do teste é instalado nele e sob a operação normal intermitentemente, a seguir verifica se haja qualquer perigo elétrico e mecânico possível que não cumprir as exigências padrão.

Este equipamento adota ao controle do PLC de Mitsubishi, 7" operação inteligente do tela táctil, força aplicada pelo gás, ângulo posicionado pelo controlo do motor automaticamente, o sistema de teste é detalhado, a operação é simples e conveniente.

Padrão: IEC 60745-2-1: Exigências particulares para brocas e brocas do impacto, cláusula 17; IEC 60745-2-6: Exigências particulares para martelos, cláusula 17 e figura 103

Aplicação: Este instrumento é aplicável ao teste da durabilidade para o motor à mão operou ferramentas elétricas põe não mais do que 2.5KW.

Amostra do teste: Martelos elétricos, brocas elétricas e brocas do impacto                      Equipamento de teste do IEC

Característica: Os instrumentos do teste na concessão com a figura 103 exigências, martelo da carga ou broca do IEC 607465-2-6, intermitentes operam-na, verificam se o perigo elétrico ou mecânico apareça durante o uso normal do martelo elétrico ou da broca.

Os componentes do equipamento são como segue:

1, armário de controle elétrico que contém PLC de MITSUBISHI, tela táctil de 7 polegadas, painel de controle, carga (tensão 0-250V ajustável, tensão e exposição atual);                       Equipamento de teste do IEC

2, dispositivo mecânico segundo as indicações de figura 103, contendo 360 quilogramas da base de aço, incluindo a cabeça do impacto, a placa de aço e o dispositivo elétrico.

Parâmetros:

1 nenhum teste de carga: Todos os martelos, incluindo martelos com modo da broca somente, são montados verticalmente em um instrumento do teste segundo as indicações de figura 103 e operados na tensão avaliada 1,1 vezes para 12h, a seguir se operaram em 0,9 tensões avaliadas épocas para 12h. Cada ciclo que compreende um período da operação de 30s e um período de resto de 90s durante que as sobras da ferramenta desligaram. Durante o teste, em cada tensão do teste, martelo colocado em três sentidos diferentes (horizontal, vertical, vertical), cada posição do tempo de funcionamento da ferramenta de aproximadamente 4 horas.

Teste de carga 2: Todos os martelos, incluindo martelos com único modo da broca, são montados verticalmente em um instrumento do teste segundo as indicações de figura 103 e operados na tensão avaliado ou no valor médio da escala avaliado da tensão, por quatro períodos de 6h cada, o intervalo entre estes períodos que são pelo menos 30 mínimos                                                                Equipamento de teste do IEC

Durante estes testes, os martelos são operados intermitentemente, cada ciclo que compreende um período da operação de 30s e um período de resto de 90s durante que as sobras da ferramenta desligaram.

Durante os testes, uma força axial para assegurar a operação constante do mecanismo do impacto é aplicada ao martelo com um meio resiliente.

Se a elevação da temperatura de qualquer peça da ferramenta excede a elevação da temperatura determinada durante o teste de 12,1, os períodos forçados refrigerar ou de resto estão aplicados, o período de resto que está sendo excluído do tempo de funcionamento especificado.

Durante estes testes, os dispositivos de proteção da sobrecarga não se operarão.

A ferramenta pode ser desligada sobre e por meio de um interruptor a não ser aquela incorporada na ferramenta.                                          Equipamento de teste do IEC

Durante estes testes, a substituição das escovas de carbono é permitida, e a ferramenta é lubrificada e lubrificada tão no uso normal.

Se o mecanismo do impacto falha mecanicamente durante o teste sem fazer com que uma parte acessível se torne viva pode ser substituído por um novo.

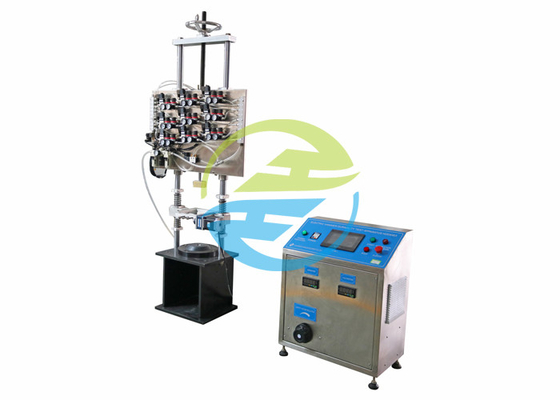

Imagem para a referência:
