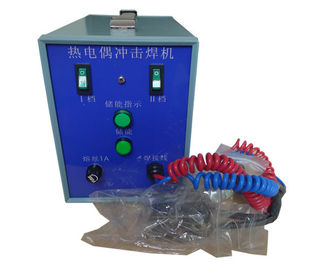

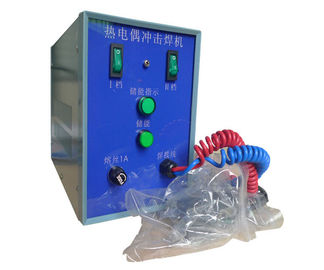

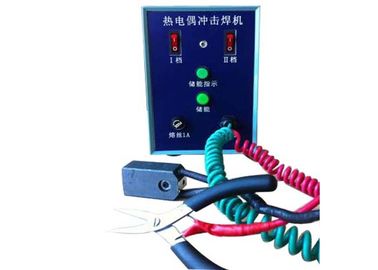

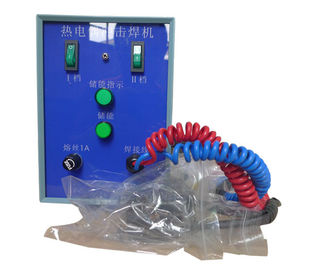

Máquinas de teste portáteis 50HZ do impacto da segurança do soldador do par termoeléctrico GB4706-2005 200VA

Verificador do dispositivo bonde da segurança do soldador do impacto do par termoelétrico

Informações sobre o produto:

Conformam-se à exigência do padrão GB4706-2005. É apropriado para os pares termoelétricos do fino-fio e a soldadura do nó (≤Ф0.5 milímetro) que é uma pouco mais grande do que pares termoelétricos do fino-fio. A atenção deve ser pagada ao soquete de poder que deve ser conectado com aterrar o elétrodo assim para se certificar da segurança de pessoais da soldadura ao se operar. A parte de solda é estrutura adotada da categoria do Ⅲ, com fonte de alimentação de baixa tensão segura. Assim o elétrodo de grafite e o suporte de elétrodo podem ser tocados. De modo que o pessoal de funcionamento trabalhe em um ambiente muito seguro.

Pontos de funcionamento:

1. Põe a máquina de soldadura sobre o lado esquerdo da tabela de funcionamento. Separe o suporte de elétrodo e o elétrodo de grafite na superfície da tabela. E use então um objeto pesado para pressionar fio principal de elétrodo de grafite para certificar-se de todo o plano do elétrodo de grafite manter o plano ou usar a colagem enfrentada dobro da fita adesiva na caixa da máquina.

2. O poder de trabalho (220V±10%, 50HZ, 200VA) é fornecido, e gerencie então sobre o interruptor de alimentação traseiro. Naquele tempo, a luz indicadora do interruptor de alimentação está ligada;

3. Ajuste a engrenagem do Ⅰ à engrenagem do Ⅱ de acordo com a necessidade. Ao usar o fio do par termoelétrico sob Φ0.25mm para soldar ou se você quer o diâmetro menor da junção soldada, a engrenagem do Ⅰ é sugerida. Como o diâmetro do par termoelétrico que aumenta, a engrenagem do Ⅰ e a engrenagem do Ⅱ podem ser usadas junto.

4. Toque levemente no interruptor do armazenamento de energia, revestimento do armazenamento de energia até que a luz indicadora esteja posta para fora;

5. Usando o descascador de fios descasque o revestimento protetor do fio do par termoelétrico aproximadamente 20mm, e use então a tira do descascador de fios um comprimento aproximadamente 5mm do fio do núcleo do metal, e emende de duas partes do fio do núcleo, apertam a peça de metal de “no suporte elétrodo” que foi com do processamento especial, emendando a parte é mostrado 2 a 3mm;

6. Agarre o fio do par termoelétrico e o suporte de elétrodo à mão, para fazer o fio do núcleo que está mostrado na perpendicular do suporte de elétrodo ao plano da grafite, quando ouça um som do “aplauso”, termina a soldadura. Pressione o botão do armazenamento de energia outra vez, para preparar-se para a operação de ciclo seguinte;

7. Inspecione o ponto da soldadura, o diâmetro do ponto da soldadura é exigido para ser tão pequeno quanto possível, geralmente ele é diâmetro de fio do par termoelétrico de duas vezes ou mais grande, o nó é apresentado esférico, poro-livre e nenhuma substância estrangeira fechada, alisa a superfície com brilho metálico.

Aviso: A soldadura é proibida quando o indicador do armazenamento de energia está ligada!
