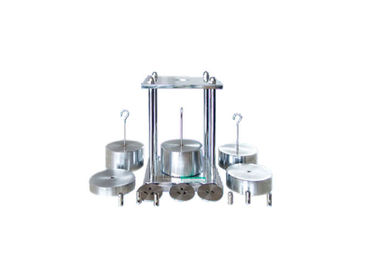

figo 30 do IEC 60884-1 do instrumento do verificador do soquete da tomada 20N/30N/50N

Instrumento para verificar a fixação dos pinos no corpo da tomada

Detalhes do produto:

Este dispositivo conforma-se ao padrão de IEC 60884-1 Fig30. É usado testando a consistência da tomada e do pino da tomada. A tomada é colocada em uma placa de aço rígida fornecida com os furos apropriados para os pinos da tomada. A distância entre os centros dos furos será a mesma que as distâncias entre os centros do círculo limitado em torno da área de seção transversal de cada pino na folha padrão da tomada.
Cada furo terá um diâmetro igual àquele do círculo limitado em torno da área de seção transversal do pino mais (6 ± 0,5) o milímetro.
A tomada é posicionada sobre a placa de aço de tal maneira que os centros dos círculos que limitam os pinos coincidem com os centros dos furos.
Uma tração P igual à força máxima da retirada como dada na tabela 16, é aplicada, sem empurrões, para 1 minuto em cada pino por sua vez, na direção da linha central longitudinal do pino.
A tração é aplicada dentro de um armário do aquecimento em uma temperatura (70 ± 2) do °C, 1 h depois que a tomada foi colocada no armário do aquecimento.
Após o teste, a tomada é permitida refrigerar para baixo à temperatura ambiental e verificar-se-á que nenhum pino esteve deslocado no corpo da tomada por mais de 1 milímetro.

Parâmetros técnicos:

Número de estação de teste: 1
Peso: 50N*1, 20N*2, 30N*1, 4N*1
Padrão golpeado: BS socked*1, EUA socked*1
Conforma-se ao padrão: IEC 60884-1 Fig30, VDE0620, BS1363
