Detalhes do produto:
Condições de Pagamento e Envio:
|
| Altura de dobra: | 40±2 milímetro, ajustável | Puxe a escala: | 0-100N |
|---|---|---|---|
| Puxe a maneira: | Operação manual | padrão: | IEC60320-1, figura 19 |
| Realçar: | verificador mecânico do interruptor,comute o verificador da vida |
||

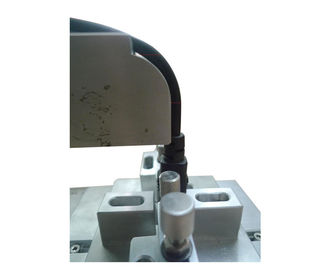

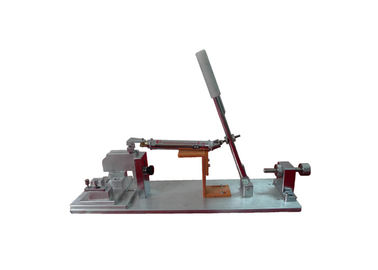

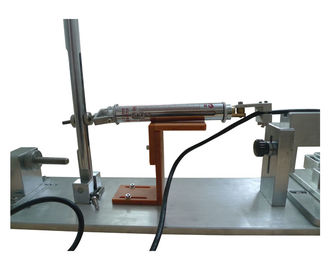

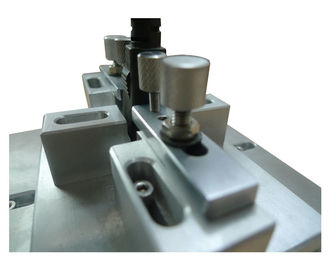

Dispositivo lateral dos testes de trações do acoplador
Informações sobre o produto:
Este dispositivo é de acordo com o IEC60320-1, figura 19 exigência do padrão projetar. É usado para os testes de retirar a entrada do dispositivo sob as condições do conector com força, por este motivo para testar a força mecânica do conector.
Parâmetros técnicos:
1, altura de dobra do cabo flexível: 40±2 milímetro, ajustável.
2, escala da tração: 0-100N.
3, maneira da tração: Operação manual, 50 vezes em um sentido e então 50 vezes no sentido oposto.
3, seleção do condutor e a tabela lateral correspondente do valor das trações do teste
Padrão: Figura 19 da cláusula 23,3 do IEC 60320-1.
Aplicação: Apropriado para testar o teste de tração lateral do conector com uma avaliação que excede 0.2A.
Amostra do teste: Conector com uma avaliação que excede 0.2A.
Característica: Dever selecionar uma entrada do dispositivo que que combina sua dobradiça modelo e padrão quando testes do conector.
Parâmetros:
| Altura de dobra do cabo de dobramento | 40±2 milímetro, ajustável |
| Puxe a escala da força | 0-100N |
| Puxe o modo | A operação manual, uma tração lateral da mesma força é aplicada então em um sentido paralelo com o plano que contém os machados dos pinos atual-levando e a paralela com a cara do acoplamento do conector. A força é liberada imediatamente. Esta sequência da operação é feita 50 vezes em um sentido e então 50 vezes no sentido oposto. O modelo HO6504A é automático (opcional) |
Tabela 7-Value para as trações da lateral aplicadas
|
Corrente avaliado do conector A |
Tração N |
| 2,5 | 6 |
| 6 | 35 |
| 10 | 35 |
| 16 | 50 |
Após o teste de 23,2, o conector com uma avaliação que excede 0.2A é introduzido em uma entrada do dispositivo de um tipo que corresponde com o conector para ser testado e que cumpre com a folha padrão relevante. A entrada do dispositivo é montada em um instrumento apropriado do teste, um exemplo de que é mostrado em figura 19, com os pinos que apontam para cima. A dimensão 40mm±2mm será cumprida com.
Uma tração lateral, como especificado na tabela 7, é aplicada ao cabo primeiramente em uma perpendicular do sentido ao plano que contém os machados dos pinos atual-levando, e liberada imediatamente.
Esta sequência da operação é feita 50 vezes em um sentido e então 50 vezes no sentido oposto.
Uma tração lateral da mesma força é aplicada então em um sentido paralelo com o plano que contém os machados dos pinos atual-levando e a paralela com a cara do acoplamento do conector. A força é liberada imediatamente. Esta sequência da operação é feita 50 vezes em um sentido e então 50 vezes no sentido oposto.
