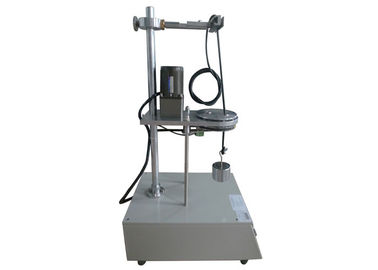

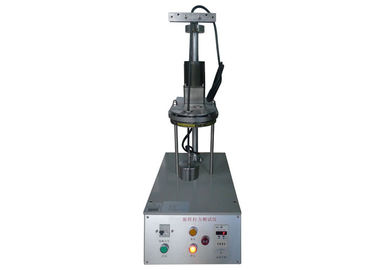

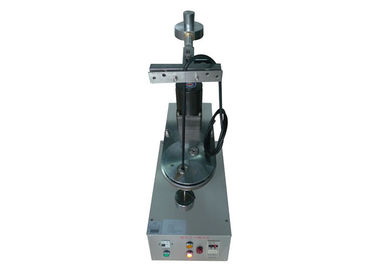

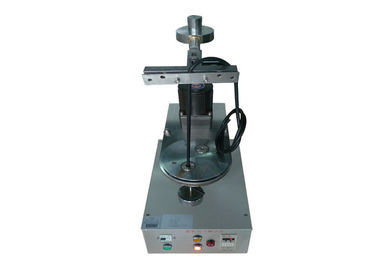

Dispositivo de aperto elástico do teste, IEC60884-1 figura 11 máquina do teste de laboratório do dispositivo de aperto
Aplicação:
Os terminais com aperto do parafuso assim serão projetados e construídos que apertam os condutores sem dano impróprio aos condutores.
O dispositivo é instrumento de verificar dano. O terminal é colocado no instrumento do teste de acordo com o verificador e cabido com os condutores rígidos, contínuos, primeiramente encalhados e/ou flexíveis, de acordo com o padrão com o menor e então com a área de seção transversal nominal a maior, os parafusos de aperto ou as porcas sendo apertado com o torque de acordo com o padrão.
O comprimento do condutor do teste será 75 milímetros mais longo do que a altura (h) especificada no padrão.
A extremidade do condutor é passada através de uma bucha apropriada em uma placa posicionada em uma altura (h) abaixo do equipamento, como dada no padrão. A bucha é posicionada em um plano horizontal tais que sua linha central descreve um círculo do diâmetro de 75 milímetros, concêntrico com o centro da unidade de aperto no plano horizontal; a moldura do vidro de originais é girada então a uma taxa (10 ± 2) de r/min.
A distância entre a boca da unidade de aperto e a superfície superior da bucha estará dentro de ±15 milímetro da altura especificada no padrão. A bucha pode ser lubrificada para impedir a ligação, a torção, ou a rotação do condutor isolado.
Uma massa como especificado no padrão é suspendida da extremidade do condutor. A duração do teste é aproximadamente 15 Min. Durante o teste, o condutor nem deslizará fora da unidade nem da ruptura de aperto perto da unidade de aperto, nem o condutor será danificado de modo que torná-la inadequada para um uso mais adicional.
Parâmetros técnicos:
Fonte de alimentação: 220V 50Hz ou 115V 60Hz
A escala de contar o número: 1~9999 (150 vezes (minuto 15) são à revelia.
Taxa de testes: (10±2) r/min
Peso: 300g/400g/700g/900g/1400g/2000g*1 (pode ser personalizado)
Diâmetro da rotação: 75mm
Diâmetro do furo da bucha (milímetro): 6,5, 9,5, 13,14.5 (pode ser personalizado)
Altura (H) (milímetro): 260,280,300,320mm
Conforma-se ao padrão: IEC60884Figure11, VDE0620, IEC60947.1 figura 1
|
Área de seção transversal nominal do condutor (² do milímetro) |
Diâmetro do furo da bucha (milímetro) |
Altura (milímetro) |
Massa para o condutor (quilograma) |
|
0,5 |
6,5 |
260 |
0,3 |
|
0,75 |
6,5 |
260 |
0,4 |
|
1,0 |
6,5 |
260 |
0,4 |
|
1,5 |
6,5 |
260 |
0,4 |
|
2,5 |
9,5 |
280 |
0,7 |
|
4,0 |
9,5 |
280 |
0,9 |
|
6,0 |
9,5 |
280 |
1,4 |
|
10,0 |
9,5 |
280 |
2,0 |
|
16,0 |
13,0 |
300 |
2,9 |
|
25,0 |
13,0 |
300 |
4,5 |
|
35 |
14,5 |
320 |
6,8 |
|
1, a altura: ±15mm. 2, se o diâmetro do bucha-furo não é grande bastante, você pode escolher maior. |
|||
