Altura 1.5m da braçadeira do verificador da flexibilidade da estática do equipamento de testes do cabo IEC60245-2

Altura 1.5m da braçadeira do verificador da flexibilidade da estática do equipamento de testes do cabo IEC60245-2 pelo menos

Padrão: Tensões IEC60245-1 cabo-avaliados isoladas de borracha até e incluindo 450/750 departe 1: Exigências gerais, IEC60245-2 cláusula 3,2 e figura 2 tensões cabo-avaliados isoladas de borracha até e incluindo 450/750 departe 2: Métodos do teste.          Equipamento de testes do cabo

Aplicação: É usada verificando a força mecânica de cabos flexíveis terminados. Este teste não se aplica aos cabos flexíveis com núcleos da área de seção transversal nominal maior do que 4mm2 e os cabos que têm mais de 18 núcleos colocaram acima em mais de duas camadas concêntricas.

Amostra do teste: Cabos flexíveis terminados.                  Equipamento de testes do cabo

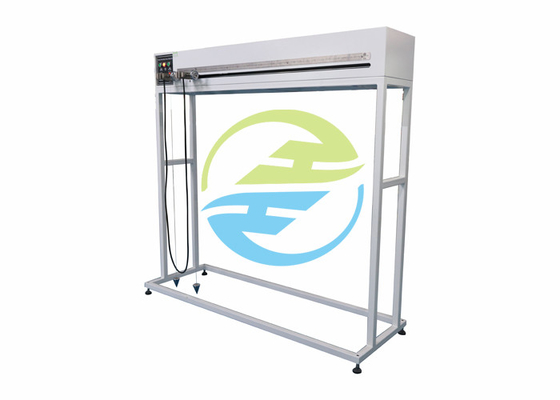

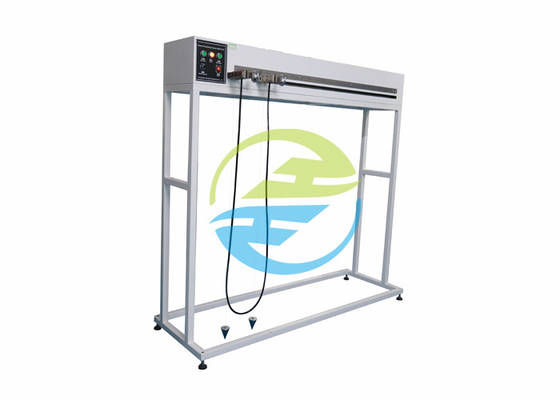

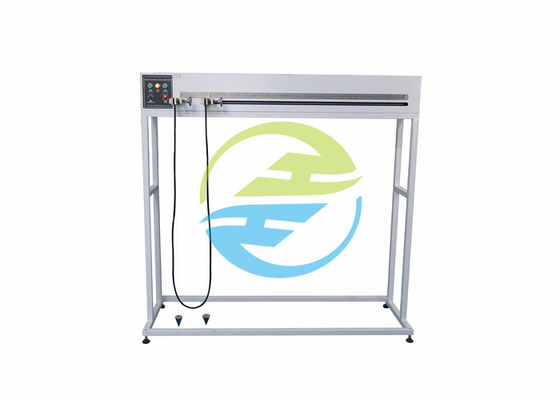

Característica: Uma amostra com um comprimento de 3m±0.05m será testada em um instrumento similar àquele mostrado em figura 2. Duas braçadeiras, A e B, serão posicionadas em uma altura pelo menos de 1.5m acima do rés do chão. A braçadeira A será fixada e apertar B mover-se-á horizontalmente a nível da braçadeira A. As extremidades da amostra devem apertado verticalmente (e para permanecer vertical durante o teste), uma extremidade na braçadeira A, o outro na braçadeira móvel B que estará em uma distância/=0.20m da braçadeira A. O cabo toma aproximadamente a forma indicou figura 2 pelas linhas pontilhadas. A braçadeira móvel B será movida então longe da braçadeira fixa A até o laço formado pelo cabo toma a forma, indicou em figura 2 pelo esboço pesado, do U encerrou completamente entre duas linhas a prumo através das braçadeiras e estabelece-se tangencialmente ao generatrix externo do cabo. Este teste será feito duas vezes, o cabo que está sendo girado na braçadeira, após o primeiro teste, com 180°.                  Equipamento de testes do cabo

Parâmetros:

Imagem para a referência:
