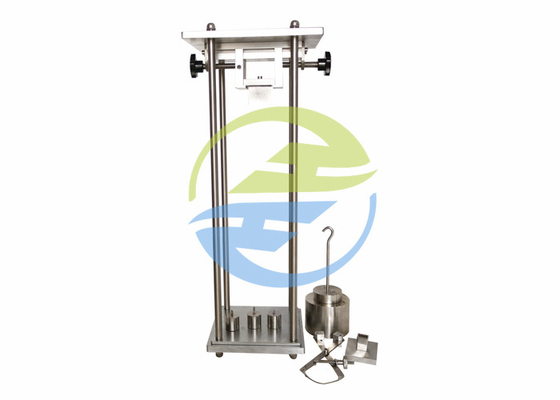

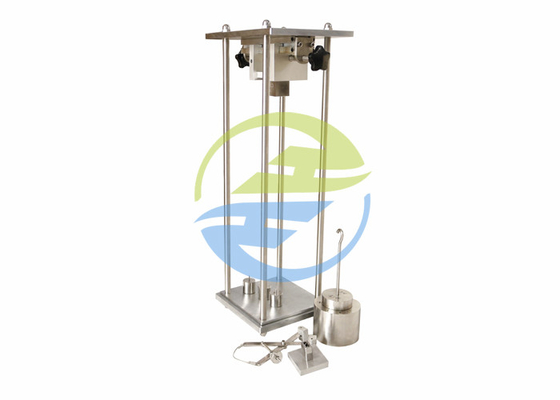

Instrumento IEC60884-1 para a verificação da força máxima e mínima equipada com as tomadas do teste

Instrumento IEC60884-1 para a verificação da força máxima e mínima equipada com as tomadas do teste

Força 22 necessária retirar a tomada
A construção dos acessórios permitirá a inserção e a retirada fáceis da tomada, e impede que a tomada dê certo da soquete-tomada no uso normal.                       Verificador do soquete da tomada
Com a finalidade deste teste, os contatos de enterramento resilientes, independentemente do número, são considerados como um polo, e os contatos de enterramento não-resilientes, independentemente do número, são considerados não ser um polo.
A NOTA 1 um pino contínuo usado enterrando é um contato de enterramento não-resiliente.
Os acessórios bloqueados são testados na posição destravada.
A conformidade é verificada como segue.                                      Verificador do soquete da tomada
Para soquete-tomadas, perto
– um teste para verificar que a força máxima necessária retirar a tomada do teste da soquete-tomada não é mais alta do que a força especificada na tabela 16, e
– um teste para verificar que a força mínima necessária retirar um único calibre de pino de
o conjunto individual do contato não é mais baixo do que a força especificada na tabela 16. Para tomadas com conjuntos de enterramento resilientes do contato, perto
– um teste para verificar que a força máxima necessária retirar um único calibre de pino do conjunto de enterramento resiliente individual do contato da tomada não é mais alta do que a força especificada na tabela 16, e
– um teste para verificar que a força mínima necessária retirar um único calibre de pino do conjunto de enterramento individual do contato não é mais baixa do que a força especificada na tabela 16.                                                             Verificador do soquete da tomada

Padrão:

Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 22,1 das exigências gerais’, VDE0620

Aplicação:

É usado para testar se a força máxima de puxar a tomada do soquete e a força mínima de puxar o único pino da tomada do arbusto da tomada estão na escala do padrão exigido. O sistema de aperto é fácil de operar.

Amostra do teste:

Agregado familiar ou soquetes similares da finalidade.

Características:

A placa superior gerencie sobre um eixo acima de uma posição horizontal a uma orientação vertical e o dispositivo de aperto pode ser girado na placa superior. Estas características permitem que o dispositivo estabeleça-se em muitas configurações diferentes para cumprir exigências padrão diferentes. As tomadas e os pesos padrão são fornecidos para executar testes nos soquetes avaliados até 16A.
Os calibres de Pin e os pesos apropriados para testar a força mínima da retirada são vendidos separadamente. A dimensão exigida do calibre de pino precisa de ser especificada pelo cliente.                           Verificador do soquete da tomada
As tomadas do teste fizeram de aço temperado com a aspereza que não excede 0.8mm.
Pivôs superiores da placa de horizontal ao vertical.

Parâmetros:

Força máxima e mínima da retirada para tomadas e soquete-tomadas:
