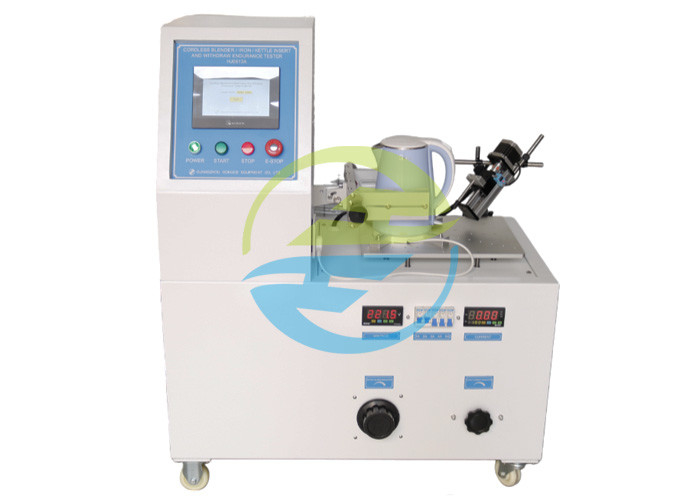

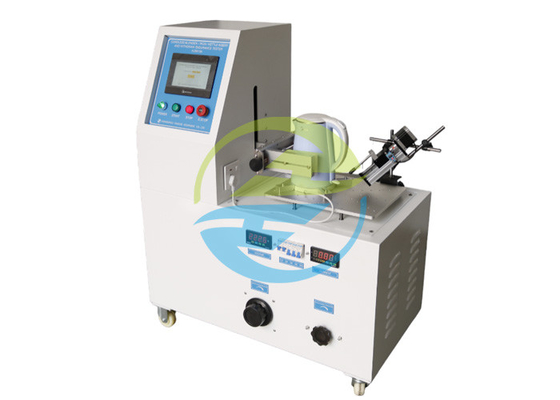

Estação única Equipamento de ensaio de eletrodomésticos Caldeira Teste retirado Com corrente de saída de 15A

Equipamento de Teste de Eletrodomésticos Teste de Retirada de Chaleira Com Corrente de Saída de 15A

Padrão de Equipamento de Teste de Eletrodomésticos:

IEC 60335-2-15 Eletrodomésticos e aparelhos elétricos semelhantes – Segurança – Parte 2-15: Requisitos particulares para aparelhos de aquecimento de líquidos cláusula 22.103;

IEC 60335-2-14 Eletrodomésticos e aparelhos elétricos semelhantes – Segurança – Parte 2-14: Requisitos particulares para máquinas de cozinha cláusula 22.103;

IEC 60335-2-3 Eletrodomésticos e aparelhos elétricos semelhantes – Segurança – Parte 2-3: Requisitos particulares para ferros de passar elétricos cláusula 22.105;

Característica do Equipamento de Teste de Eletrodomésticos:

O acoplador do aparelho de chaleiras sem fio deve ser construído para suportar as tensões que ocorrem durante o uso normal.

Os dois pinos vivos da chaleira são conectados juntos e uma carga resistiva externa é conectada em série com a alimentação. A carga externa é tal que a corrente é 1,1 vezes a corrente nominal.

A chaleira é colocada em seu suporte e retirada 10.000 vezes a uma taxa de aproximadamente 10 vezes por minuto. O teste continua por mais 10.000 vezes sem corrente fluindo.

O teste é realizado sem corrente fluindo se os contatos de conexão não puderem fazer ou quebrar sob carga.

Parâmetro do Equipamento de Teste de Retirada de Chaleira:

FAQ

1. Qual é o propósito principal deste "dispositivo de teste de eletrodomésticos de estação única" e quais produtos ele foi projetado para testar?
Resposta: O propósito principal deste dispositivo de teste de eletrodomésticos de estação única (Modelo HJ0613A) é realizar testes de resistência de plug-in/unplug para chaleiras elétricas. Especificamente, de acordo com a Cláusula 22.103 da norma IEC 60335-2-15, ele verifica a capacidade do acoplador de energia de chaleiras elétricas sem fio de suportar o estresse de inserção e remoção repetidas durante o uso normal. Embora as amostras de teste primárias sejam chaleiras elétricas sem fio, o dispositivo também é adequado para testar aparelhos semelhantes de aquecimento de líquidos ou de cozinha, como liquidificadores sem fio e ferros de passar sem fio. Ao simular as ações repetidas de ligar e desligar do uso diário, o dispositivo avalia efetivamente a confiabilidade a longo prazo da interface de conexão de energia do aparelho.

2. O dispositivo possui capacidade de corrente de saída de 15A; qual papel específico este parâmetro desempenha no processo de teste?
Resposta: O dispositivo incorpora um sistema de carga embutido capaz de operar em 0–250V e 0–15A; a capacidade de corrente de saída de 15A é uma especificação técnica chave. Durante os testes, este parâmetro permite testes de plug-in/unplug "sob carga". De acordo com os requisitos da IEC 60335-2-15, o teste envolve curto-circuitar os dois pinos vivos da chaleira e conectar uma carga resistiva externa em série para garantir que a corrente de teste atinja 1,1 vezes a corrente nominal. A capacidade de corrente de 15A garante que o dispositivo possa acomodar as faixas de corrente nominal das chaleiras elétricas convencionais, permitindo a detecção de problemas potenciais – como mau contato ou aquecimento anormal – enquanto simula a operação real sob energia. Ele também determina automaticamente a conformidade da amostra monitorando a corrente de condução.

3. O que o design "de estação única" deste dispositivo implica e quais são suas principais especificações técnicas?
Resposta: O design "de estação única" significa que o dispositivo de teste acomoda e testa apenas uma amostra por vez. Este design é otimizado para testes de tipo em laboratório e cenários de verificação de P&D, permitindo uma análise de durabilidade aprofundada e controlada de amostras individuais. As principais especificações técnicas incluem:

Velocidade de plug-in/unplug: 0–30 ciclos/minuto (ajustável).

Curso de plug-in/unplug: 0–100 mm (predefinido via tela sensível ao toque). Ciclos de teste: 0–999.999 (predefinível); capaz de realizar o teste de 10.000 ciclos sob carga e o teste subsequente de 10.000 ciclos sem carga exigido pelas normas.

Método de controle: Controle baseado em PLC com interface de tela sensível ao toque para configuração de parâmetros, operação automática e monitoramento de dados.

4. A quais normas específicas este equipamento é projetado? Qual a importância disso para os testes?
Resposta: O equipamento é projetado e fabricado em estrita conformidade com várias normas internacionais de segurança IEC, garantindo a autoridade, comparabilidade e conformidade dos resultados dos testes. As principais normas aplicáveis incluem:

IEC 60335-2-15 (Requisitos particulares para aparelhos de aquecimento de líquidos), Cláusula 22.103: A base direta para o teste de durabilidade de inserção/retirada de acopladores de chaleiras elétricas sem fio.

IEC 60335-2-14 (Requisitos particulares para máquinas de cozinha), Cláusula 22.103: Aplicável a aparelhos semelhantes, como liquidificadores sem fio.

IEC 60335-2-3 (Requisitos particulares para ferros de passar elétricos), Cláusula 22.105: Aplicável a testes semelhantes para ferros de passar elétricos sem fio.
A adesão a essas normas garante que os métodos de teste, as condições de carga e os critérios de aprovação/reprovação estejam alinhados com os requisitos de certificação de segurança reconhecidos internacionalmente para eletrodomésticos (como CB, CE e CCC), tornando o equipamento uma ferramenta vital para garantir a conformidade do produto ao entrar nos mercados-alvo.

5. Como o equipamento determina o status de aprovação/reprovação? O gerenciamento de dados é conveniente?
Resposta: O equipamento utiliza um sistema inteligente integrado para realizar avaliação automática de aprovação/reprovação e gerenciamento de dados:

Avaliação automática: O equipamento usa uma função de detecção de corrente embutida para monitorar a continuidade do circuito da amostra em tempo real. Durante os ciclos de inserção/retirada, se ocorrer um circuito aberto ou mau contato – causando uma interrupção anormal na corrente – o sistema marca automaticamente a amostra como falha e registra as informações da falha.

Gerenciamento de dados: Ele emprega controle inteligente PLC e uma interface homem-máquina (HMI) com tela sensível ao toque, suportando a exibição de contagens de ciclos (0–999.999). Todos os parâmetros de teste (como velocidade, curso e contagem de ciclos) e dados operacionais podem ser definidos e visualizados através da tela; certas configurações suportam exportação de dados através de interfaces como USB, facilitando a geração de relatórios de teste e a rastreabilidade da qualidade.
