Pesos 4N, 20N, 30N, 50N Teste de tomada de tomada de tomada de aço inoxidável Dispositivo de ensaio de firmeza da tomada

 Pesos 4N, 20N, 30N, 50N Teste de tomada de tomada de tomada de aço inoxidável Dispositivo de ensaio de firmeza da tomada

PadrãocomTeste de tomada de tomada:

Cláusula 24 da IEC 60884-1 "Enchufes e tomadas para uso doméstico e similares ¢ Parte 1: Requisitos gerais"10, Figura 30

Descrição padrãocomTeste de tomada de tomada:

O tapete é colocado numa chapa de aço rígida com furos adequados para os pinos do tapete, tal como mostra o exemplo na figura 30.

As distâncias entre os centros dos furos (por exemplo,d1 e d2) devem ser as mesmas que as distâncias entre os centros do círculo circunscrito em torno da área da secção transversal de cada alfinete na folha padrão do tapete..

Cada buraco deve ter um diâmetro igual ao do círculo circunscrito à área da secção transversal do alfinete mais (6 ± 0,5) mm.

O tapete é colocado na chapa de aço de modo a que os centros dos círculos que circundam os pinos coincidam com os centros dos furos.

Aplica-se uma força de tração P igual à força máxima de tração, tal como indicada no quadro 16, durante 1 minuto, sem sacudidas, em cada alfinete, por turnos, na direção do eixo longitudinal do alfinete.

A força de tração é aplicada dentro de um gabinete de aquecimento a uma temperatura de (70 ± 2) °C, uma hora após a colocação do tapete no gabinete de aquecimento.

Após o ensaio, o tapete é deixado arrefecer até à temperatura ambiente e verifica-se que nenhum alfinete foi deslocado no corpo do tapete em mais de 1 mm.

Amostra de ensaiocomTeste de tomada de tomada:Plug, pin

ParâmetroscomTeste de tomada de tomada:

AplicaçãocomTeste de tomada de tomada:

Utilizado para testar a firmeza do plugue e dos pinos do plugue.A distância entre os centros dos furos deve ser a mesma que a distância entre os centros dos círculos circunscritos da área da secção transversal de cada alfinete na folha padrão plug.

Método de ensaiocomTeste de tomada de tomada:

1Antes da primeira utilização, o utilizador deve familiarizar-se com as normas pertinentes para uma utilização mais eficaz e adequada do aparelho de ensaio e para completar o ensaio.

2O tapete é posicionado sobre a chapa de aço de tal forma que os centros dos círculos que circunscrevem os pinos coincidem com os centros dos furos.Em seguida, inserir o tapete de ensaio na tomada na direção do eixo longitudinal do pin. Depois disso, a tomada é colocada no gabinete de aquecimento com temperatura (70 ± 2) °C, 1 hora depois, uma força de tração é aplicada dentro de um gabinete de aquecimento

3. Escolha a fixação de fixação de acordo com a forma do plugue, e fazê-lo está firmemente ligado com o plugue (garantir que ele não vai soltar quando exercer uma força de tração)

4Escolha o peso da força de tração de acordo com a força máxima de tração, tal como indicada no quadro 16 (pode ser obtida pela sobreposição), o peso é agarrado no anel da pinça, manuseado com cuidado,e não produzem tensão explosiva.

5Após o ensaio, a força é aplicada a cada ponto de ligação durante 1 minuto.O tapete deve ser deixado arrefecer até à temperatura ambiente e deve verificar-se que o deslocamento de qualquer alfinete no corpo do tapete não exceda 1 mm..

6Preste atenção à limpeza do dispositivo e à manutenção das tomadas após a conclusão do ensaio.

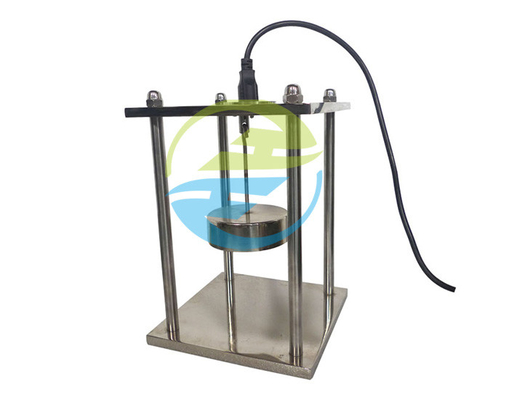

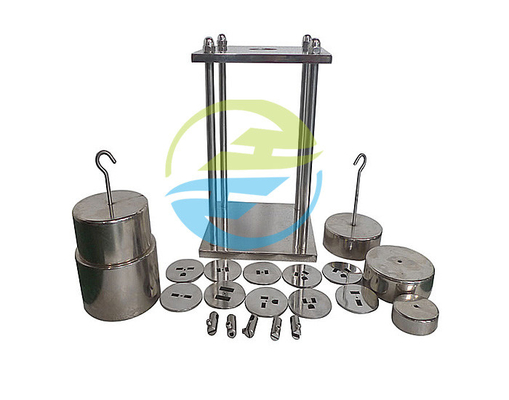

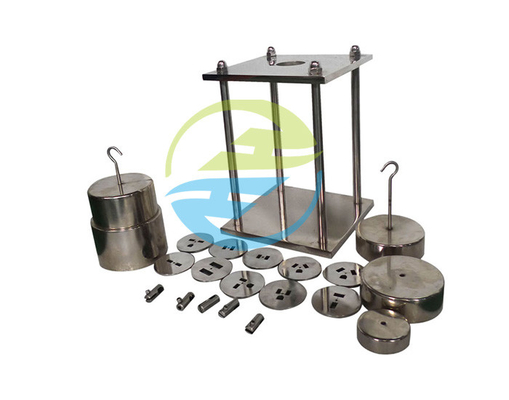

Visualização de imagemcomTeste de tomada de tomada:
