Testador de Relé de Gás Totalmente Automático Certificado IEC 60255 0.6-4.2m/S Testador Inteligente de Taxa de Fluxo

Testador de Relé de Gás Totalmente Automático Certificado IEC 60255 0.6-4.2m/S Testador Inteligente de Vazão

Descrição do Produto

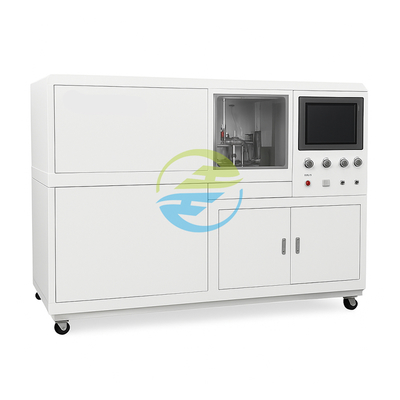

O HC-TRB-002 apresenta um design integrado de nível industrial, integrando três sistemas de tubulação de detecção independentes (φ25/50/80mm), uma arquitetura de aquisição de dados de alta velocidade CAN bus e tecnologia de estabilização de corrente de conversão de frequência vetorial. Isso permite a detecção totalmente automática e precisa da taxa de fluxo, volume, vedação e deficiência de óleo do relé de gás. Ele também suporta válvulas de corte de óleo opcionais e um diâmetro de φ40.

Aplicação do Produto
Ele fornece uma plataforma de verificação de nível de laboratório em conformidade com os padrões IEC para empresas de energia, fabricantes de transformadores e organizações de teste, garantindo a operação confiável de relés de gás em caso de falhas no transformador (como descarga interna e rachaduras no óleo), evitando acidentes graves.

Destaques do Produto
Adaptação Inteligente Multi-calibre
Três designs de tubos independentes (φ25/50/80), cada um com seções de tubos retas dedicadas à estabilização do fluxo, atendem às especificações de medição de fluidos ISO 5167.
Suporta relés de bóia dupla/palheta, compatíveis com os principais modelos globais.
Sistema de detecção de erro zero
Contagem de pulsos da bomba de medição por engrenagem: Precisão de detecção de volume ±0,1mL (excedendo o padrão da indústria de 1,0%).
Controle de fluxo de conversão de frequência vetorial: Elimina a pulsação da bomba de óleo, alcançando uma estabilidade da taxa de fluxo de ±0,3% F.S.
Controle de nível da Indústria 4.0
Tela sensível ao toque capacitiva de 19 polegadas + sistema HMI, geração de relatório A4/Wi-Fi com um clique.
Arquitetura CAN bus: Coleta sincronamente três pares de sinais de gás pesado/leve, com tempo de resposta de diagnóstico de falha de <50ms.
Proteção de Segurança
Construção em aço inoxidável 304 + classificação de proteção IP54, sistema de aquecimento da temperatura do óleo (-10°C a 50°C adaptável).
Mecanismo de fixação de centralização hidráulica (desvio de concentricidade <±3mm) evita respingos de óleo.

Padrões de Referência Internacionais
IEC 60255-1:2022, Especificações de Desempenho Elétrico e Segurança para Relés, Certificação Completa de Características Operacionais
ISO 5167-1:2022, Especificações de Medição para Medidores de Vazão de Pressão Diferencial, Design Compatível de Seções de Tubos Retos para Fluxo Estável
IEEE C57.104-2019, Análise de Gás de Falha para Equipamentos Imersos em Óleo, Acionamento Automático do Registro de Status de Deficiência de Óleo
IEC 60529:2013, Graus de Proteção (Código IP), Certificação IP54 (À prova de poeira e respingos)

Especificações Técnicas
