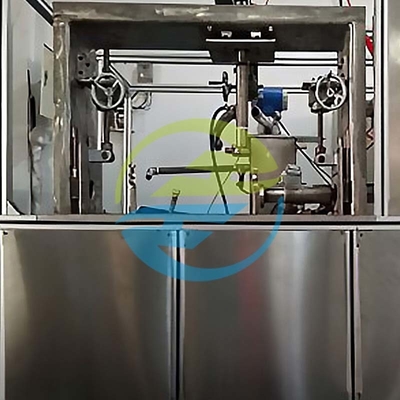

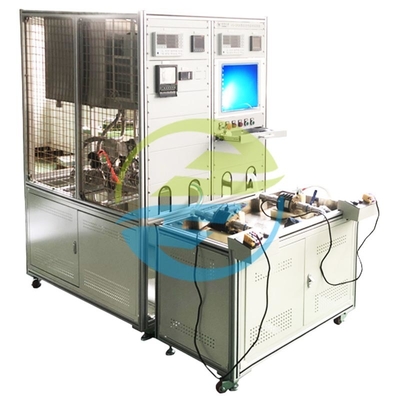

Bancada de Teste de Desempenho Abrangente com Fixação Automatizada para Bomba de Vácuo de Anel Líquido de Veículo Elétrico

Bancada de Teste de Desempenho Abrangente com Fixação Automatizada para Bomba de Vácuo de Anel Líquido para Veículos Elétricos

Introdução do Produto

• A Bancada de Teste de Desempenho Abrangente com Fixação Automatizada para Bomba de Vácuo de Anel Líquido para Veículos Elétricos WPT-9 é um equipamento de teste especializado para componentes principais de veículos de nova energia, como sistemas de frenagem a vácuo e bombas auxiliares de ar condicionado. Adota um mecanismo de fixação automatizado servo-acionado, completando o posicionamento e fixação da bomba testada em 15 segundos. Equipado com um conjunto de sensores de alta precisão e sistema de controle inteligente, ele coleta simultaneamente 12 parâmetros-chave, incluindo nível de vácuo, vazão, potência e temperatura. Os dados de teste são carregados em um banco de dados de nível industrial em tempo real, permitindo rastreabilidade e análise.
• Em comparação com os equipamentos de teste manuais tradicionais, esta bancada de teste apresenta "fixação automatizada + teste de circuito fechado de parâmetros completos" como suas principais vantagens. Reduz erros causados por intervenção manual (erro de repetibilidade do teste ≤ 0,5%) e é compatível com bombas de vácuo de anel líquido de calibre φ20-φ100mm. Atende às necessidades de teste eficientes das linhas de produção em massa e ajuda as empresas a melhorar o rendimento do produto e a eficiência de P&D.

Características do Produto

• Processo totalmente automatizado: O mecanismo de fixação acionado por servomotor completa o posicionamento, vedação, teste e descarga da bomba com um clique, reduzindo as operações manuais em 80% e minimizando erros humanos.
• Capacidade de teste de alta precisão: Adota sensores de pressão importados (precisão de 0,1%FS) e medidores de vazão eletromagnéticos (erro de medição de ±0,5%) para garantir testes precisos e confiáveis de grau de vácuo, vazão e outros parâmetros.
• Aquisição síncrona de múltiplos parâmetros: Suporta o monitoramento simultâneo de 12 parâmetros, incluindo grau de vácuo, vazão, velocidade de rotação, potência e diferença de temperatura de entrada e saída, com uma frequência de amostragem de 1kHz para capturar flutuações de desempenho instantâneas.
• Design de compatibilidade flexível: Adaptável a bombas de vácuo de anel líquido com calibres φ20-φ100mm por meio de ferramentas ajustáveis, compatível com modelos de bombas personalizadas de diferentes fabricantes de automóveis sem substituição frequente de acessórios.
• Análise inteligente de dados: Equipado com software de teste de nível industrial, ele gera automaticamente curvas de dados e relatórios de qualificação, suportando a integração com sistemas MES para alcançar o gerenciamento de circuito fechado de dados de produção.
• Sistema de proteção de segurança: Equipado com proteção contra sobrepressão, proteção contra vazamento e dispositivos de parada de emergência, em conformidade com as normas de segurança ISO 13849-1 para garantir processos de teste seguros e estáveis.

Padrões de Referência Internacionais

• ISO 9906:2012 Bombas rotodinâmicas - Ensaios de aceitação de desempenho hidráulico
  • Cláusula 4.3: Especifica os requisitos de precisão e métodos para testes de grau de vácuo e vazão de equipamentos de bombeamento
  • Cláusula 5.2: Define ciclos de calibração e faixas de erro permitidas para sistemas de teste

• IEC 60034-1:2019 Máquinas elétricas rotativas - Parte 1: Potência nominal e desempenho
  • Cláusula 10.3: Métodos de medição e padrões de precisão de instrumentos para testes de potência do motor

• SAE J1211:2020 Procedimentos de teste para componentes do sistema de freio hidráulico para veículos automotores
  • Cláusula 7.2: Requisitos de teste de ciclo de durabilidade para bombas de reforço a vácuo (≥100.000 ciclos sem falha)

• ASTM F2808-16 Método de teste padrão para o desempenho de bombas hidrodinâmicas para veículos rodoviários
  • Cláusula 6.4: Tempo de retenção de pressão e vazamento permitido para testes de taxa de vazamento da bomba

Aplicações do Produto

• Teste de desempenho de fábrica e triagem de qualidade de bombas de vácuo de anel líquido para veículos elétricos em linhas de produção
• Verificação de desempenho para otimização da estrutura da bomba durante P&D (por exemplo, melhoria do grau de vácuo, teste de redução do consumo de energia)
• Diagnóstico de falhas e avaliação de recuperação de desempenho na manutenção pós-venda
• Teste de certificação de conformidade de produtos de bomba por instituições de teste de terceiros

Tabela de Parâmetros Técnicos
