Sistema de linha de produção de alta capacidade com uma máquina automática de carregamento de refrigerante de quatro estações

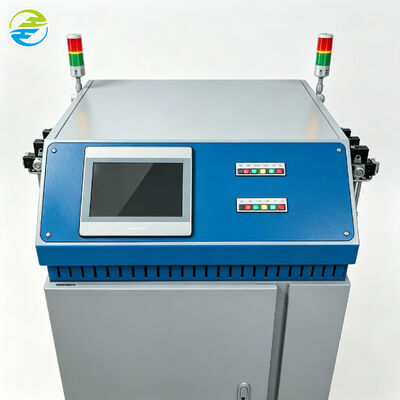

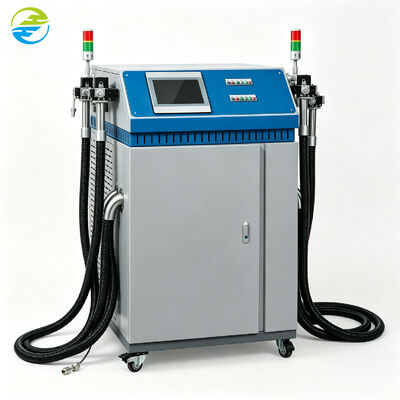

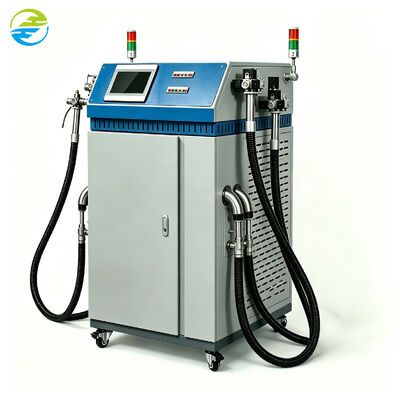

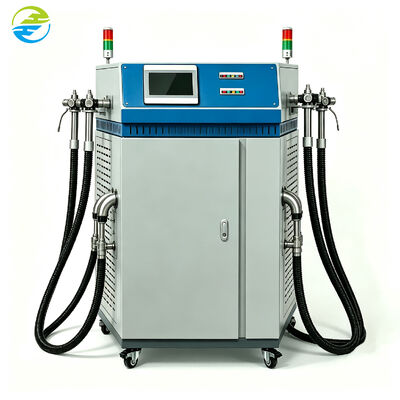

A Máquina de Carregamento Automático de Refrigerante de Quatro Estações HongCe é um sistema de produção de plataforma giratória que realiza evacuação a vácuo e carregamento quantitativo de refrigerante em quatro estações em um ciclo contínuo. Projetada para linhas de produção de ar condicionado, desumidificador e componentes de refrigeração de alto rendimento, a máquina atinge 80-120 unidades/h com controle PLC, identificação de código de barras e rastreabilidade de dados MES.

À medida que as linhas de produção de refrigeração aceleram, as máquinas de carregamento de estação única tornam-se um gargalo. A solução é paralelizar o processo: enquanto um produto é carregado, outros são evacuados, pesados ​​ou transferidos.

A máquina de carregamento de plataforma giratória rotativa de quatro estações HongCe implementa essa arquitetura paralela. Indexação de produtos através de quatro estações onde as operações de evacuação e carregamento são distribuídas ao longo do ciclo. Cada estação está equipada com a sua própria capacidade de vácuo e carregamento, enquanto um PLC central coordena a sequência, lê códigos de barras dos produtos e regista dados de carga. O resultado é uma célula de carregamento compacta e de alto rendimento que se integra diretamente às linhas de produção automatizadas.

• Projeto rotativo de quatro estações:Processamento paralelo em quatro estações com indexação contínua para alto rendimento.
• Alta produção:80-120 unidades/h dependendo do produto, quantidade de carga e tempo de evacuação.
• Carregamento de precisão por estação:Precisão de carregamento de ±0,5g dentro de 100g e ±0,5% acima de 100g, faixa de 10-500g por estação.
• Evacuação a vácuo integrada:Capacidade de vácuo de 4 L/s por estação com nível de vácuo do equipamento de <2 Pa.
• Rastreabilidade de código de barras:A leitura do código de barras do produto vincula cada registro de carga à unidade individual.
• Integração total de produção:PLC + tela sensível ao toque de 12 polegadas, conectividade MES, armazenamento de dados por 3 anos, RJ45/RS-485 e interfaces sem fio.

• ISO 5149 - Sistemas de refrigeração e bombas de calor: requisitos de segurança e ambientais
• ISO 817:2024 - Refrigerantes: designação e classificação de segurança
• IEC 60204-1 - Segurança de máquinas: equipamentos elétricos de máquinas
• GB/T 5226.1 - Segurança elétrica de máquinas

• Arquitetura de Processo Paralelo:As operações de evacuação e cobrança se sobrepõem entre as estações, ocultando o tempo do processo e aumentando o rendimento da linha.
• Controle de indexação da plataforma giratória:A indexação servo-acionada com feedback de posição garante alinhamento preciso da estação e operação repetível.
• Controle de processo por estação:Cada estação monitora independentemente o nível de vácuo, o peso da carga e a pressão, com marcação de rejeição para unidades fora das especificações.
• Integração de rastreabilidade:Os registros de carga vinculados a códigos de barras e a conectividade MES tornam a máquina um nó de dados no sistema de gerenciamento de produção.

está envolvida no desenvolvimento e fabricação de equipamentos de teste e sistemas de linha de produção desde 2003, abrangendo tecnologia de vácuo, teste de vazamento, controle automático e soluções personalizadas de linha de produção. O equipamento HongCe é desenvolvido com referência aos requisitos GB, IEC, EN, UL, VDE, BS, AS e ISO.
