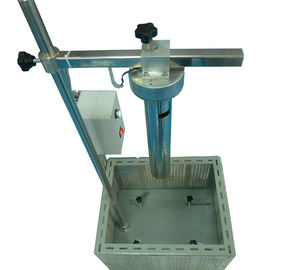

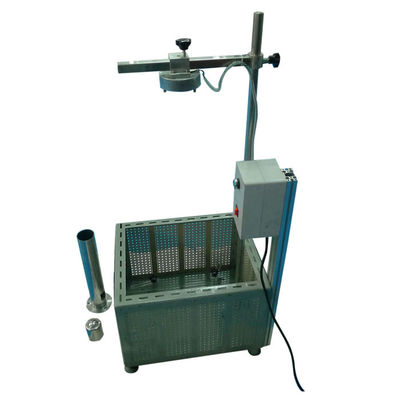

Máquina de teste vertical do impacto do martelo

Máquina de teste vertical do impacto do martelo para o teste de força mecânico do cerco

Informações sobre o produto:

Este dispositivo conforma-se à exigência padrão IEC60068-2-75 do teste Ehc. É para a força mecânica de teste do cerco do agregado familiar e de dispositivos elétricos similares, lâmpadas. O dispositivo é liberado pelo eletroímã, que pode assegurar a liberação instantânea e a gota vertical. O dispositivo de levantamento é combinado pelo trilho de guia do parafuso, que pode fazer a gama mais baixa do contato liso da canalização com a superfície do espécime, a altura fixa da gota está a um comprimento do trilho de guia, apenas não contacta nenhuma necessidade de ajustar, fácil de usar. Padrão equipado com o martelo de 2, 5, 10, 20, 50 J e a canalização, é apropriado para o teste de força mecânico do cerco da maioria de produtos.

Parâmetros técnicos:

1. Fonte de alimentação: 220V/50Hz.
2. Curso do elevador: 400-13500mm, operação manual, a altura do espécime do impacto é 200-850mm.
3. Martelo: 2, 5, 10, 20 e 50J, de aço inoxidável, combinando 5 canalizações.
4. Modo da liberação: Controle chave, liberação instantânea do eletroímã.
5. Tamanho e peso: 2000*1000*1620mm, about150kg.

Altura da queda

Para produzir impactos da severidade exigida, o elemento impressionante será liberado de uma altura segundo a massa equivalente do pêndulo, de acordo com a tabela 2.

Tabela 2-Height da queda

Etapas da operação:

1. Gire sobre o poder 220V 50Hz.
2. O espécime é colocado na placa baixa de nylon.
3. Escolha o martelo e a canalização do impacto de acordo com o espécime.
4. Faça [o PNF-acima do botão da liberação da gota]. Neste tempo a luz do botão fora, instala o martelo e a canalização, o martelo será absorvida pelo eletroímã uma vez que é posta dentro, canalização que parafusa no parafuso inferior da bandeja de escala, segundo as indicações do diagrama abaixo.

5. O manual ajusta a posição do dispositivo de levantamento e do eletroímã da barra transversal, para fazer apenas a gama mais baixa da canalização contactar com a superfície do espécime e fixou o parafuso de dispositivo de levantamento e de fechamento da barra transversal.

6. Pressione [o botão da liberação da gota]. Neste tempo a luz do botão sobre, o martelo termina um impacto com um impacto vertical da gota da canalização o espécime. O botão do PNF-acima [liberação da gota], e apronta-se para o teste de impacto seguinte.

Nota: Quando faça o teste de impacto na próxima vez, você precisa de aumentar o dispositivo de levantamento, remove o martelo do impacto, a seguir desaparafusando a canalização, reinstale o martelo, e então parafusando na canalização, repita as etapas acima que continuam o teste de impacto. Quando a necessidade do espécime de ser pontos diferentes do impacto, move a separação longitudinal da canalização por horizontal ajuste o parafuso ou reinstale o espécime.

Manutenção e precauções:

1. Elimine a fonte de alimentação após ter terminado o teste para impedir o superaquecimento do eletroímã.
2. A necessidade do espécime de ser instalado bem antes da gota do martelo, não pode fazer o teste de impacto sem espécime para evitar dano ao martelo.
3. Dustproof, dampproof, atenção do pagamento à manutenção.
