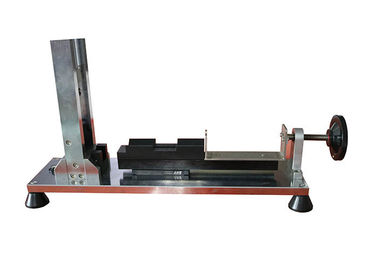

Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto

Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto

  • Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto
  • Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto
  • Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto
  • Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto
Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto
Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Número do modelo: CSH-1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiatable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 25 dias
Termos de pagamento: T/T.
Habilidade da fonte: 15 grupos pelo mês
Contato
Descrição de produto detalhada
Precisão: 0.01J Escala de medição máxima: 0-2J
Energia do impacto: Máximo 2J Pêndulo: Aço
Realçar:

equipamento de teste de impacto

,

Máquina de ensaio de impacto do pêndulo

Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto


Informações sobre o produto:

O dispositivo da calibração para o martelo da mola é projetado e fabricado de acordo com as exigências padrão de IEC60068-2-75 e de GB2423.55, é usado para a calibração dos verificadores do martelo da mola entre 0 e 2 J.

Porque é difícil medir diretamente para a energia oferecida do martelo calibrado da mola, o princípio da calibração deste dispositivo é comparando a energia que é calculada pela massa da altura do pêndulo e da gota.

A capacidade a mais de alta resolução deste dispositivo é 0.01J. O mecanismo de liberação é melhorado no projeto, pode máximo reduzir a influência da vibração no teste quando o o aluguer do martelo da mola, a haste do pêndulo e o rolamento aeroespacial são feitos do aço importado da boa qualidade, de modo que para melhorar a precisão e a estabilidade do dispositivo.




Parâmetros técnicos:

Precisão

0.01J

A escala de medição máxima

0-2J

Energia do impacto

Máximo 2J

Diâmetro do sulco do guia

51mm

A perda de energia do pêndulo

<0>

Distância do disparador

>30mm


Observação e manutenção:

a haste do pêndulo 1.The não pode ter nenhum balanço antes do verificador do martelo da mola é provocada.
2.Stop que balança a roda da liberação após o verificador do martelo da mola é provocado
ambiente 3.Operating: 25 ±5℃, temperatura 60-80%, impedem a vibração.
4.Lubricant não pode ser adicionado na folha da fricção do ponteiro, se a necessidade de limpar, para satisfazer usa o álcool.

Procedimento para a calibração de martelos da mola:

Princípio B.1 de calibração

O princípio deste procedimento da calibração é comparar a energia fornecida por um martelo da mola, que seja difícil de medir diretamente, à energia de um pêndulo, calculada de suas massa e altura da queda.



Construção B.2 do dispositivo da calibração

O dispositivo montado da calibração é mostrado na figura B.1. Independentemente do quadro, as peças principais são um rolamento “a”, um ponteiro “b” do arrasto, um pêndulo “c”, uma base “d” da liberação e um dispositivo “e” da liberação.

A peça principal do dispositivo da calibração é o pêndulo “c” mostrado na figura B.2. À gama mais baixa deste pêndulo é fixado uma mola de aço com os detalhes mostrados na figura B.3. A mola é do aço da mola, não exigindo nenhum tratamento especial, e é fixada rìgida ao pêndulo “c”.

A figura B.4 mostra algumas peças em grande escala



Deve-se notar que a esta Primavera está projetada para os martelos de calibragem da mola que têm características como definido na tabela 1 para os valores da energia iguais a ou o menos de 1 J. Para os martelos de calibragem da mola que têm características como definidas para 2 J, a mola do pêndulo do dispositivo de calibragem precisaria de ser de um projeto diferente.



A fim obter características apropriadas da fricção do ponteiro, uma parte de pano tecido grosso é colocada entre as superfícies de metal do rolamento, os fios de piano que estão sendo dobrados de tal maneira que uma força pequena é exercida contra o pano.

Porque o dispositivo da liberação é removido durante a calibração do dispositivo da calibração, o dispositivo da liberação é fixado à base da liberação por meio dos parafusos.



Método B.3 da calibração do dispositivo da calibração

A calibração do dispositivo da calibração é efetuada usando um elemento impressionante “g” da calibração tomado de um mola-martelo, segundo as indicações da figura B.5. Antes da calibração, o dispositivo da liberação é removido do dispositivo da calibração.



O elemento impressionante da calibração está suspendido por quatro linhas de linho “h” dos pontos de suspensão situados em um plano horizontal, 2000 milímetros acima do ponto do contato entre o pêndulo e o elemento impressionante da calibração quando o último está em sua posição de resto. O elemento impressionante da calibração é permitido balançar contra o pêndulo e o ponto do contato sob circunstâncias dinâmicas, aponta “k”, será não mais de 1 milímetro abaixo do ponto do contato na posição de resto. Os pontos de suspensão são levantados então sobre uma distância igual à diferença entre ambos os pontos de contacto.



Quando o sistema de suspensão é ajustado, a linha central do elemento impressionante “g” da calibração será perpendicular à superfície do impacto do pêndulo “c” e o elemento impressionante da calibração será horizontal no momento do impacto.



Quando o elemento impressionante da calibração está em sua posição de resto, o dispositivo da calibração está colocado de modo que o ponto “k” seja posicionado exatamente na cabeça do elemento impressionante da calibração.



Para obter resultados seguros, o dispositivo da calibração é fixado rìgida a um apoio maciço, por exemplo a uma parte estrutural de uma construção.



A altura da queda é medida no centro de gravidade do elemento impressionante da calibração e a medida pode ser facilitada usando um dispositivo do nível líquido que consiste em dois tubos de vidro “j” que são interconectados por meio de uma mangueira flexível. Um dos tubos de vidro é fixo e desde que com uma escala “mim”.



O elemento impressionante da calibração pode ser realizado em sua posição superior por meio de uma linha fina “m” que, quando rompida, cause a liberação do elemento impressionante da calibração.



Para escalar o dispositivo da calibração, um círculo é tirado na placa de escala, no centro deste círculo que coincide com o rolamento do pêndulo e em seu raio que é tal que o círculo estende ao ponteiro do arrasto. Neste círculo, o ponto zero 0 J mostrado na figura B.6 está marcado no ponto indicado pelo ponteiro do arrasto quando o último é trazido no contato com o pêndulo na posição de resto.



A calibração é feita com uma energia do impacto de 1 J, que é conseguido com uma altura de uma queda de 408 milímetros de ± 1 milímetro, com um elemento impressionante da calibração de 250 G.



O ponto na placa de escala que corresponde a 1 J é obtido permitindo que à calibração suspendida o elemento impressionante balance contra o ponto “k” na mola do pêndulo. Após ter batido o pêndulo, o elemento impressionante da calibração não se moverá. A operação é repetida pelo menos 10 vezes e o 1 ponto de J é a média das indicações do ponteiro do arrasto.



As outras pintas da escala são determinadas então como segue:

a) Uma linha reta é tirada através do centro do círculo e dos 0 pontos de J;

b) A projeção ortogonal do 1 ponto de J nesta linha é indicada por P;

c) A distância entre os pontos 0 J e P é dividida em 10 porções iguais;

d) Através de cada ponto divisor, uma linha é perpendicular tirada à linha 0 JP;

e) As intersecções entre estas linhas e o círculo correspondem aos valores da energia do impacto iguais a 0,1 J; 0,2 J; até 0,9 J.

O mesmo princípio pode ser usado estendendo a escala além do 1 ponto de J. A divisão da placa de escala “f” é mostrada na figura B.6.



Uso B.4 do dispositivo da calibração

O martelo da mola a ser calibrado é posto na base da liberação e operado então três vezes por meio do dispositivo da liberação; não será liberado manualmente.



Para cada operação, o elemento impressionante do martelo da mola a ser calibrado é girado em uma posição diferente. O valor médio das três leituras no dispositivo da calibração é tomado para ser o valor real da energia do impacto do espécime.

Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto 0
Máquina de teste do impacto do dispositivo da calibração para o martelo operado mola do impacto 1
