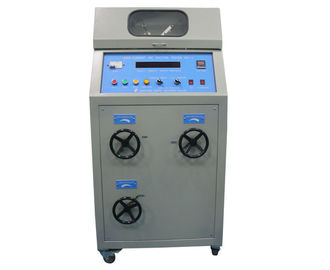

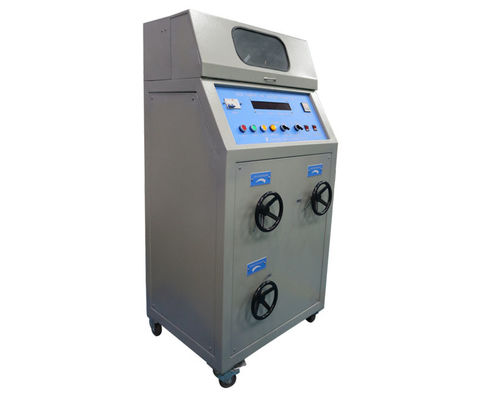

Verificador atual alto da ignição do arco

HAI-1

Introdução de produtos

Este dispositivo conforma-se às exigências padrão da cláusula 114 do UL 746A, do UL746C, do UL 498, IEC 60950-1, EN 60950-1 das BS, BS 7002, etc. É apropriado para o teste de resistência formando arcos dos materiais de produtos, de aparelhos eletrodomésticos e etc. bondes e eletrônicos. O princípio de funcionamento é simular o escapamento bonde no isolador que pode ser causado entre polar diferente das peças vivas ou entre as peças vivas e as peças de metal (enterradas) aterradas. É usado para medir e avaliar o desempenho da resistência de arco do isolador sob a tensão prescrita.

O verificador atual alto da ignição do arco adota os elétrodos duplos. Com corrente específica (33A) e fator de poder (COSφ0.5), de acordo com alguma velocidade da greve de arco (254mm/s) e a frequência da repetição (40 vezes/minuto), repetidamente greve de arco a 200 vezes na superfície do espécime. O grande desempenho atual da ignição do arco (HAI) pode ser avaliado conforme o que a amostra pode ser inflamada.

Parâmetros técnicos

Etapas de funcionamento:

1.Functions do painel

PODER: Gire sobre o interruptor de alimentação e o dispositivo é posto sobre.

2.STOP/START: Para parar de ou começar testar ou eliminar erros.

RESTAURAÇÃO: Cancele o valor de indicação atual dos tempos do teste.

CONCLUSÃO: Os alarmes do som e da luz serão dados para fora após ter testado a conclusão.

AUTOMÁTICO: Corra o teste automaticamente

MANUAL: Quando escolha a modalidade manual, o motor pode começar trabalhar mesmo o operador não pressiona a tecla "Iniciar Cópias", ele é conveniente para eliminar erros.

TESTE: Escolha este modo, o dispositivo processará o teste normalmente após a eliminação de erros.

ELIMINAÇÃO DE ERROS: Sob o modo [AUTOMÁTICO], o botão da imprensa [COMEÇO], gerencie lentamente os botões para ajustar a corrente e a tensão, até os alcances atuais de trabalho 33A (220V-240V), e o fator de poder são ajustados muito bem a 0,50.

3. A instalação da amostra do teste

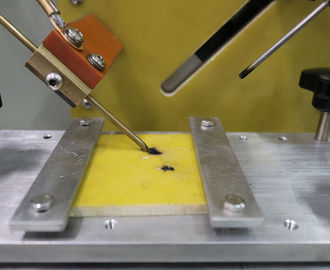

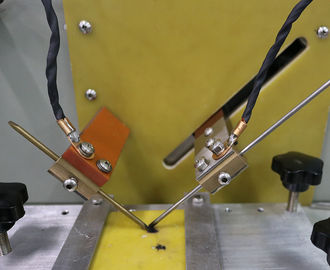

4.As mostrados abaixo, quando o poder é desligado, fixam os 130 milímetros x 13 amostra do milímetro x (2 ~12) milímetros ao gabarito, ajustam a posição do elétrodo de modo que os dois elétrodos estejam em um ângulo do ° 45 e no bom contato. A altura do espécime pode ser ajustada ajustando os três parafusos da ameixa.

Quando instale os elétrodos, deve fixar os parafusos apertam nos dispositivos bondes dos elétrodos, ou os elétrodos cairão.
