Equipamento do teste de impermeabilidade do hélio da câmara de vácuo para o condensador automotivo e o evaporador 100s/Chamber 2g/y

Sistema de detecção do escape do hélio da câmara de vácuo para o condensador automotivo e o evaporador

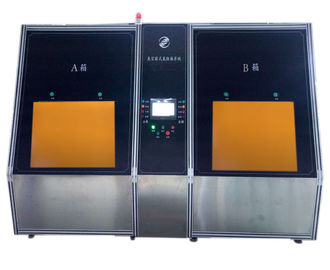

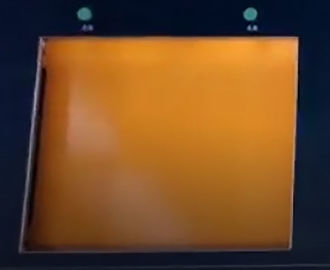

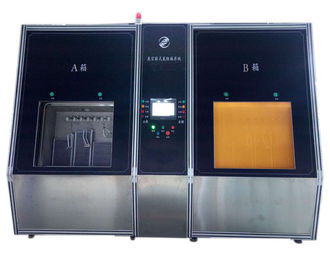

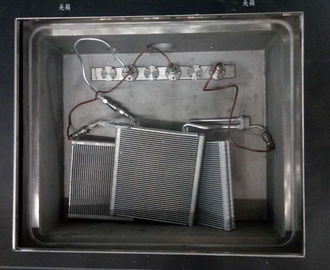

O sistema de detecção do escape do hélio da câmara de vácuo tem duas câmaras de vácuo, o trabalho de duas caixas de vácuo ligado. O Workpiece é colocado em uma câmara de vácuo e conectado com os conectores rápidos. Mais tarde, o botão de DOORCLOSE na câmara de vácuo é pressionado ao mesmo tempo. A porta é fechada automaticamente e o ciclo do teste é começado. Os protetores grating são instalados em ambos os lados das portas da câmara de vácuo para assegurar-se de que não haja nenhum objeto que interfere com o movimento da porta da câmara quando a porta é fechada.

Uma vez que uma das portas é fechado, o ciclo da detecção desta câmara é começou. Neste momento o operador pode ir à outra câmara para a operação.

Parâmetros técnicos:

Configuração principal:

Nosso sistema tem um procedimento automático da calibração que faça muito fácil executar calibrações regulares da precisão. O sistema calibrado determina exatamente a taxa total do escapamento do workpiece.

A inspeção diária do sistema: o calibre padrão do escape (que é dedicado à inspeção diária) simula o workpiece a ser inspecionado, e processa a calibração em linha da precisão de sistema, pode inteiramente assegurar a estabilidade da precisão e da confiança de sistema da operação.

Calibre padrão do escape

Os botões de menu principal e de função estão na tela, podem ser:

* manutenção manual

* ajuste do parâmetro

* teste a monitoração do estado:

* alarme e autodiagnóstico da falha

* estatísticas dos dados da produção

Software

Detecção do hélio do vácuo:

Quando a evacuação da câmara de vácuo alcança a pressão da detecção de escape do grupo, e a evacuação do workpiece na caixa esteve terminada ao mesmo tempo, o sistema detecta o sinal do hélio na câmara de vácuo, e suprime zero para este sinal, e o workpiece é enchido então com o gás do hélio de 4,0 Mpa (ajustável descendente). Quando a pressão do hélio no workpiece alcançar o valor ajustado, a detecção do processo do detector de escape ao workpiece.

Se o detector de escape encontra um sinal do hélio que exceda o valor ajustado, indica que há um escape fino no workpiece. O sistema emite um alarme do escape. O operador pressiona o botão da confirmação, a seguir a câmara de vácuo é aberta automaticamente depois que a atmosfera é preenchida. O operador pode separar o conector rápido do workpiece, descarregar o workpiece e marcá-lo em conformidade.

Se o detector de escape não encontra um sinal do hélio que exceda o valor ajustado, indica que o workpiece detectado não está escapando, o sistema dá para fora o sinal da PASSAGEM, e o hélio do workpiece é recuperado automaticamente. Ao mesmo tempo que o hélio é recuperado, o sistema enche a câmara de vácuo com o ar. Quando a pressão da câmara de vácuo aumenta à pressão atmosférica e o processo de recuperação do hélio do workpiece esteve terminado, a porta da câmara de vácuo está aberta automaticamente e o procedimento da detecção é terminado.
