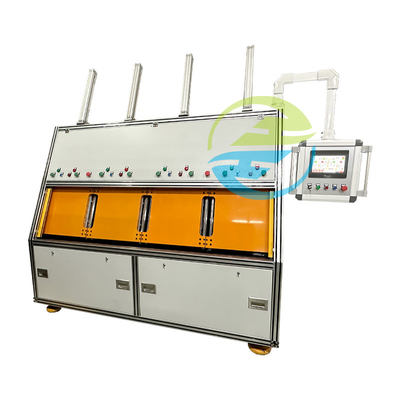

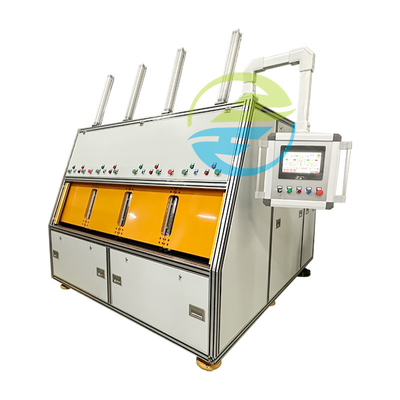

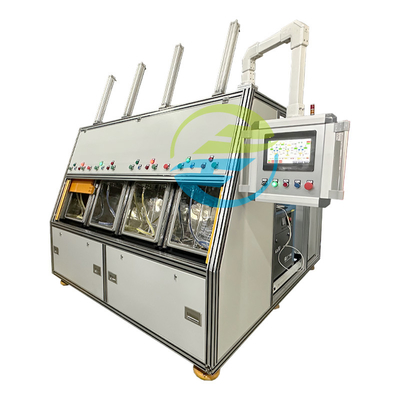

Sistema de detecção de fugas de hidrogénio e nitrogénio de quatro câmaras para compressores de ar condicionado de automóveis

Sistema de detecção de fugas de hidrogénio e nitrogénio de quatro câmaras para compressores de ar condicionado de automóveis

Eu...Introdução aos produtos

Um sistema de detecção de fugas de hidrogénio-nitrogénio de quatro tanques é um dispositivo utilizado para detectar fugas de gás em peças de automóveis ou outros equipamentos.Normalmente consiste em quatro caixas de ensaio seladas e dispositivos de detecção correspondentes.Quando em utilização, colocar as peças a ensaiar na caixa de ensaio e, em seguida, detectar se há uma fuga de gás injectando uma mistura de gás hidrogénio e nitrogénio.

Este sistema de detecção de fugas utiliza uma mistura de hidrogénio e gás nitrogénio como meio de detecção porque o hidrogénio é extremamente permeável, tornando mais fácil detectar pequenas fugas.O gás na câmara de ensaio interage com o ponto de fuga na superfície do componente a ensaiar., e se houver uma fuga, o gás será detectado pelo dispositivo de detecção.

De acordo com o princípio básico de detecção de fugas de hidrogénio e nitrogénio, o hidrogénio e o nitrogénio são utilizados como gás marcador para encher a peça de trabalho numa câmara de vácuo.o detector de vazamento de hidrogênio e nitrogênio pode determinar rápida e precisamente a situação de vazamento da peça de trabalho com alta precisão.

PArametros

Processo de trabalho

1Instalação da peça e fechamento da caixa de vácuo:

a. O operador coloca a peça de trabalho na câmara de vácuo, liga a interface da peça de trabalho ao conector rápido dentro da câmara de vácuo e pressiona o botão de arranque.

b. Fechar automaticamente a câmara de vácuo e iniciar imediatamente o ciclo de detecção.

Nota: Os protetores de grelha são instalados em ambos os lados da câmara de vácuo.assegurar que não existem objetos que interferam no movimento da câmara de vácuo na área de fechamento.

2. Aspiradores de câmara de vácuo e de peças:

a. Aspirar automaticamente a câmara de vácuo até que o nível de vácuo no interior atinja a pressão de abertura definida.

b. Ao mesmo tempo, aspirar automaticamente a peça até que o nível de vácuo no interior da peça atinja o valor de vácuo definido.

3. enchimento de hidrogénio por nitrogénio da peça de trabalho, detecção de fugas médias e detecção de fugas finas

a. Preencher automaticamente a peça de trabalho com gás hidrogénio e nitrogénio à pressão definida até que a pressão no interior da peça de trabalho atinja o valor definido.

b. Detecção de fugas médias: Após a conclusão do enchimento de hidrogénio e nitrogénio, a peça de trabalho é mantida automaticamente sob pressão;e se há vazamento médio é determinado com base no valor de queda de pressão dentro da peça de trabalho:

Se o valor da queda de pressão no interior da peça exceder o intervalo definido, o processo de detecção de fugas será encerrado e a interface de operação indicará fugas médias e recuperará o gás.

c. Após a conclusão da fuga média, proceder ao julgamento da microfuga:

Se o detector de fugas detectar um sinal de hidrogénio e nitrogénio superior ao valor definido na câmara de vácuo, indica que há uma fuga fina na peça de trabalho,e um sinal de indicação de fugas finas é fornecido na interface de operação.

Se o detector de fugas não detectar sinais de hidrogénio e nitrogénio superiores ao valor definido na câmara de vácuo, indica que a peça passou a inspecção.e um sinal qualificado é fornecido na interface de operação.

4Inflação da câmara de vácuo

a. Preencher automaticamente a câmara de vácuo com atmosfera.

b. Ao mesmo tempo, o hidrogénio e o nitrogénio no interior da peça de trabalho são recuperados automaticamente.

5. Descarga da peça

a. Se o ensaio for aprovado:

A porta da câmara de vácuo abre-se automaticamente.

b. Se o ensaio falhar:

O operador desconecta a junta dentro da caixa da interface da peça de trabalho.

c. Se ocorrer um alarme durante o processo de detecção:

Pressione manualmente o botão de confirmação. A porta da câmara de vácuo abre automaticamente. Pressione o prompt de mensagem de falha na tela sensível ao toque para eliminar o estado de alarme e, em seguida, teste novamente a peça.

Nota: Para a triagem de produtos com fugas detectadas: 1. Retirar uma peça de trabalho e deixar uma peça de trabalho. 2.Este ciclo continua até que uma peça de trabalho com vazamento específico seja detectada.
