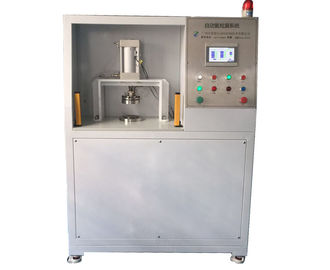

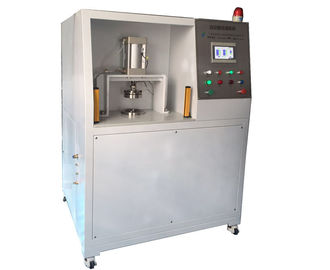

Equipamento automático 9.0E-11Pa.m3/sec do teste de impermeabilidade do hélio da câmara de vácuo da elevada precisão

Equipamento automático 9.0E-11Pa.m3/sec do teste de impermeabilidade do hélio da câmara de vácuo da elevada precisão

Este equipamento do teste de impermeabilidade do hélio é bastante original, a precisão da detecção de escape pode até 9.0E-11Pa.m3/sec, apropriado para os produtos que tem exigências restritas para o precisio.

Technicial Paramaeters:

Detecção de escape Discription do hélio:

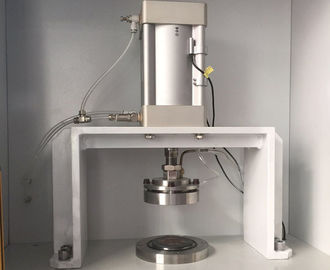

A. O operador coloca o workpiece embebido em uma câmara de vácuo, fecha manualmente a porta da câmara de vácuo e pressiona a tecla "Iniciar Cópias";

B. A câmara é limpada automaticamente, workpiece que o escapamento bruto é detectado perto a medição da quantidade total de ar durante o processo de evacuação da câmara de vácuo: se há um escapamento bruto, o alarme estará dado para fora; se não há nenhum escapamento bruto, o processo de seguimento estará continuado;

C. a câmara de vácuo é limpada ao grau do grupo;

D. o sinal do hélio na câmara de vácuo será detectado automaticamente;

E. multe o escapamento do workpiece será determinado automaticamente:

Se o detector de escape encontra que há um sinal do hélio que excede o valor ajustado na câmara de vácuo, indica que o workpiece tem um escape fino, e a luz indicadora fina do escapamento na relação da operação está ligada. O operador pressiona o botão da confirmação no painel da operação, a porta da câmara é aberto automaticamente, o workpiece é descarregado, workpiece é colocado em área incompetente;

Se o detector de escape não encontra um sinal do hélio exceder o valor ajustado na câmara de vácuo, indica que o workpiece passou o teste de impermeabilidade fino, o indicador qualificado na relação da operação está ligada, a porta da câmara é aberta manualmente, o workpiece é descarregado, e o workpiece é colocado na área qualificada.

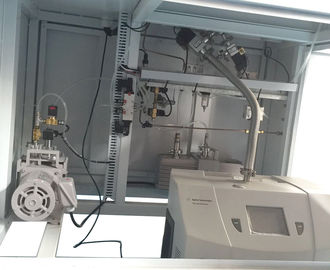

Este equipamento adota a bomba de vácuo livre de óleo de INFICON para excluir a contaminação de partes escapadas com vapor do óleo.

Características técnicas:

Nosso sistema adota a tecnologia da automatização de processo, combina o equipamento de processo com a tecnologia elétrica do controlo automático. O processo inteiro da detecção do workpiece é controlado automaticamente pelo PLC e pelo tela táctil, o operador precisa somente de carregar e para descarregar o workpiece, nenhum julgamento humano é exigido para cada processo. O programa do PLC julga automaticamente o resultado da etapa precedente e termina a execução do passo seguinte de acordo com as condições do pré-ajuste, de que substitui o julgamento humano e a execução, faz o operador liberado de poder de cérebro complicado para trabalhar.

O sistema é equipado com um calibre padrão do escape do hélio de 1.0x10-11Pa.m3/sec. Os certificados relevantes serão emitidos pelo instituto nacional de China da metrologia. A precisão e a estabilidade do equipamento podem ser seguidas de volta ao instituto nacional de China da metrologia. Assegure o calibre do escape no sistema aprovado por da terceira.
