Equipamento de testes do tubo aspirador do hélio para o evaporador do condensador do condicionamento de ar que conduz 10E-6Pa.m3/s

Nome da marca:	HongCe
Número do modelo:	HHLZ
MOQ:	1 conjunto
preço:	Negotiatable
Condições de pagamento:	L / C, T / T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Made in China

Certificação:

CE,FCC,ROSH (Cost additional)

Taxa da detecção de escape:

2g/y

Gás de projétil luminoso:

Hélio & nitrogênio da mistura

Teste o ciclo:

30s/pc

workpiece:

Encanamento do evaporador do condensador

Detalhes da embalagem:

madeira compensada

Destacar:

detecção de escape do hélio

teste de impermeabilidade do hélio

Descrição do produto

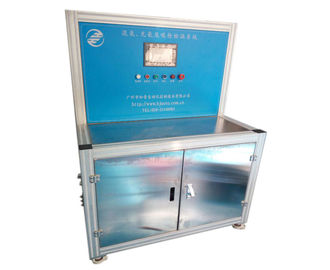

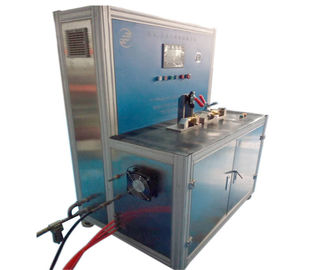

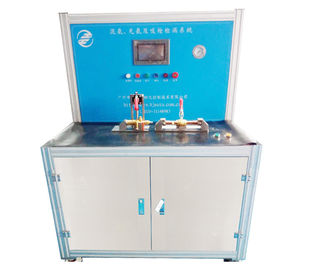

Equipamento de testes do tubo aspirador do hélio para o encanamento do evaporador do condensador do condicionamento de ar

De acordo com os princípios básicos de detecção de escape do hélio, o hélio como um gás de projétil luminoso, o workpiece será enchido com o hélio, e então através de um escape do detector de escape do hélio pode rapidamente e exatamente determinar a precisão do escapamento do workpiece.

Equipamento de testes do tubo aspirador do hélio para o evaporador do condensador do condicionamento de ar que conduz 10E-6Pa.m3/s 0

Parâmetros técnicos:

Workpiece	Encanamento/bobinas do condicionamento de ar
Gás de projétil luminoso	Hélio da mistura & nitrogênio (hélio de 30% + nitrogênio de 70%) ou hélio puro
Taxa da detecção de escape	2g/y, igual a 1x10-6Pa.m 3/s
Precisão do ajuste do detector de escape	1x10-8Pa.m 3/s
Pressão para a detecção de escape bruta	4,0 Mpa (ajustável descendente)
Pressão para a detecção de escape fina	4,0 Mpa (ajustável descendente)
Método de detecção	Tubo aspirador manualmente guardado
Junção de enchimento da recuperação da evacuação	2 estações (independentes), 2 conectores pela estação (somente 1/4 de linha, conector cliente-fornecido)
Teste o ciclo	30s/pc (Com exclusão da carga/do workpiece e do tubo aspirador de detecção do tempo à mão do descarregamento)
Teste o banco	1500mm*600mm
mangueira de alta pressão	1.5m (4 PCes)
Altura da plataforma	850MM
Composição do equipamento	Plataforma da operação + enchimento do hélio & sistema da recuperação (as tubulações para conectar os dois partidos são responsáveis para o cliente)
Fonte de alimentação	Trifásico
Alarme	O sistema alarmar-se-á quando o tubo aspirador detecta o sinal do escapamento

Descrição da detecção de escape:

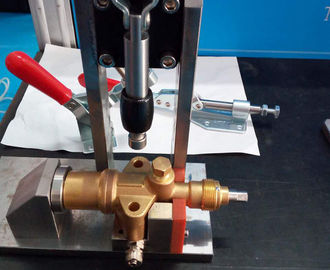

O operador coloca o workpiece no gabarito no banco do teste, sela os acopladores do workpiece com o gabarito manualmente;

Depois que o operador comprime o botão do “começo”, o nitrogênio de alta pressão está injetado no workpiece automaticamente até que a pressão no workpiece alcance o valor de pré-ajuste;

O sistema parará o enchimento do nitrogênio e julgá-lo-á automaticamente se o workpiece tem o escapamento bruto de acordo com o valor da gota de pressão no workpiece:

Se o valor da gota de pressão no workpiece excede a escala do pré-ajuste dentro de um período definido, aquele indica que o workpiece tem o escapamento bruto. Nesse caso, o processo bruto da detecção de escape é parado; e o escapamento bruto e as instruções do “NG” são mostrados na relação da operação; o operador deve clicar “confirma” na placa de operação para reconhecer os resultados da análise; o nitrogênio de alta pressão no workpiece é descarregado automaticamente até a uma pressão de 1atm; o workpiece é descarregado manualmente;

Se o valor da gota de pressão no workpiece não excede a escala do pré-ajuste dentro de um período definido, aquele indica que a detecção de escape bruta do teste do workpiece está passada, processo seguinte está continuada.

O Workpiece é evacuado ao grau do vácuo do pré-ajuste;

O hélio de alta pressão do pré-ajuste é enchido no workpiece;

O operador guarda o tubo aspirador para detectar o hélio em torno do workpiece;

Determine o escapamento fino do workpiece automaticamente:

O sistema somará toda a taxa do escapamento de todos os pontos do escapamento automaticamente, se o peso total do hélio detectado excede a escala do pré-ajuste, que indica que o workpiece tem um escape fino. Nesse caso, o processo fino da detecção de escape é parado; e o escapamento fino e as instruções do “NG” são mostrados na relação da operação; o operador deve clicar “confirma” na placa de operação para reconhecer os resultados da análise; o processo seguinte é continuado.

Se o peso total do hélio detectado não excede a escala do pré-ajuste, aquele indica que o workpiece está qualificado, e o sinal APROVADO está dado na relação da operação; o processo seguinte é continuado.

O hélio no workpiece será recuperado até que o grau do vácuo dentro do workpiece alcance ao valor de pré-ajuste;

O ar é carregado ao workpiece até a uma pressão de 1atm;

O Workpiece é descarregado pelo operador manualmente
