| Detector do hélio: | Agilent/Leybold/Inficon | Taxa da detecção de escape: | 1.05E-6Pa.m3/sec |
|---|---|---|---|
| Teste o ciclo: | 15s/pc | Taxa de recuperação do hélio: | ≥95% |
| Realçar: | detecção de escape do hélio,teste de impermeabilidade do hélio |
||

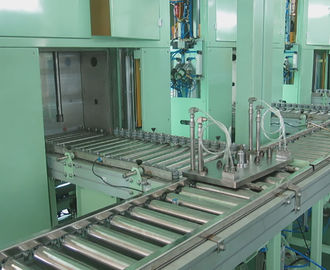

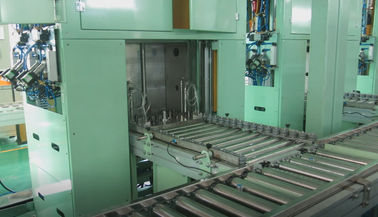

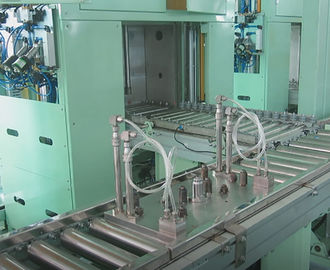

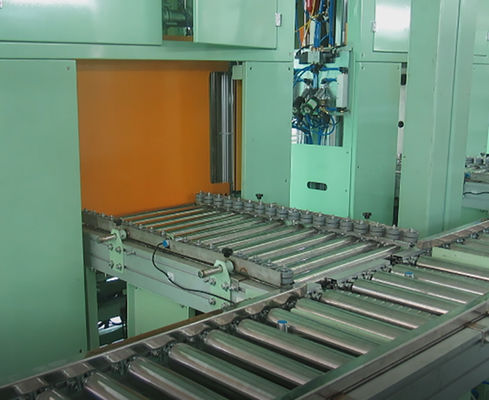

Linha automática da detecção de escape do hélio da câmara de vácuo para componentes automotivos do condicionamento de ar
O sistema é automatizado altamente. À exceção da carga que descarrega workpieces, outras etapas automaticamente são controladas e operadas pelo sistema, incluindo:
workpieces automaticamente de aperto e de selagem, workpieces limpando, processando a detecção bruta do escapamento, classificando produtos APROVADOS de /NG após a detecção bruta do escapamento, e hélio que enche-se no workpiece;
transfira automaticamente o workpiece nas câmaras de vácuo, processando a detecção fina do escapamento, e discrimine automaticamente os resultados da análise;
classificando produtos APROVADOS de /NG após a detecção fina do escapamento;
recupere automaticamente o gás do hélio.
Consequentemente, somente um operador é exigido para o todo o processo.
Indicadores técnicos básicos:
| Teste o Workpiece | Componentes automotivos/condicionador de ar |
| Dispositivo bonde do Workpiece | Personalizado de acordo com o workpiece do cliente, dispositivos bondes diferentes para combinar produtos diferentes |
| Procedimentos da operação |
1. Workpiece da carga (manual) 2. A braçadeira, selo, o vácuo, detecta o escape bruto, classifica produtos de OK/NG após a detecção bruta do escapamento, enche o hélio no workpiece (automático) 3. Detecte o escapamento fino (quatro estações, automáticos), o workpiece do tipo OK/NG após a detecção fina do escapamento (automática) 4. Recupere o hélio (automático, opcional), libere o dispositivo bonde do workpiece (automático) 5. Descarregue o workpiece (manual) |
| Câmaras de vácuo | A quantidade pode ser personalizada, cada câmara pode detectar um workpiece |
| Gás de projétil luminoso | Hélio |
| Pre-vácuo do Workpiece | Pa ≤500 |
| Pressão para o teste de impermeabilidade fino |
1,5 MPa, ajustável descendente (ou cusotmized de acordo com exigências de testes do cliente) |
| Pressão para o teste de impermeabilidade bruto |
1.2~2.5 MPa (ou cusotmized de acordo com exigências de testes do cliente) |
| Ponto da rejeição |
(R134a) igual 2g/à 1.05E-6Pa.m3/sec. (ou cusotmized de acordo com exigências de testes do cliente) |
| Teste o ciclo |
15s/pc (ou cusotmized de acordo com exigências de testes do cliente) |
| Recuperação do hélio (opcional) | Sistema de reciclagem automático, recuperação rate≥95% do hélio |
Funções básicas:
O operador põe o workpiece sobre o dispositivo bonde, e o sistema pode terminar o programa inteiro da selagem, limpando, detectando o escapamento bruto, classificando o workpiece de OK/NG após o hélio bruto da detecção, e do enchimento do escapamento no workpiece fora da câmara de vácuo; detectando o escapamento fino do workpiece na câmara de vácuo, classificando o workpiece de OK/NG após a detecção fina do escapamento; recuperando o hélio, workpiece unclamping. O ciclo da produção é rápido, e a precisão da detecção de escape é alta.
Configuração principal:
A configuração principal do equipamento usa uma variedade de componentes industriais importados da marca comercial e pode fornecer a suficiente proteção da qualidade dos componentes à confiança total do equipamento. Os materiais das peças mecânicas são feitos de materiais excelentes, e a tecnologia de processamento de nível elevado assegura a confiança do equipamento.
| Nome | Tipo |
| Quadro de equipamento | HongCe |
| Câmaras de vácuo | HongCe |
| Dispositivos bondes do Workpiece | HongCe |
| Bomba de vácuo | AGILENT/LEYBOLD (OPCIONAL) |
| Calibre de vácuo | AGILENT/LEYBOLD/INFICON (OPCIONAIS) |
| Detector de escape | AGILENT/LEYBOLD/INFICON (OPCIONAIS) |
| Válvula eletromagnética | FESTO |
| Sensor da pressão | DRUCK |
| Cilindro | SMC |
| Recuperação do hélio e dispositivo de impulso | HongCe |
| PLC | OMRON |
| tela táctil de 10 ″ | OMRON |
| Componentes bondes | FUJI, SCHNEIDER, MITSUBISHI e etc. |
| Tubulações e encaixes | Feito em China |
| Furo do escape do equipamento | HongCe |
| Furo do escape da calibração do sistema | HongCe |
