Capacidade de saída: | 20KVA | Forma de onda: | SINEWAWE |
---|---|---|---|
CORRENTE MÁXIMA DA GRANDE VELOCIDADE: | 55.6A | CORRENTE MÁXIMA DA BAIXA ENGRENAGEM: | 27.8A |
tensão: | 380V±15% | Número da fase: | Trifásico |
Realçar: | verificador do iec,Equipamento de análise laboratorial |

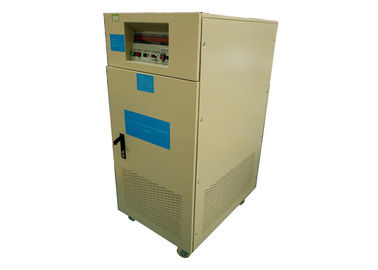

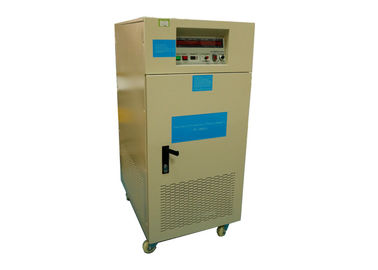

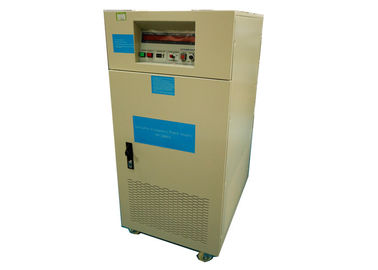

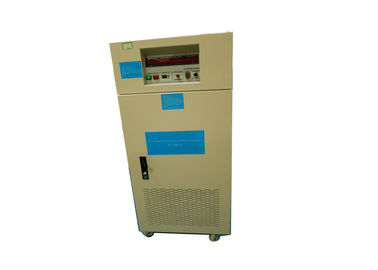

Capacidade de saída video audio 20KVA das considerações ambientais de equipamento de teste da frequência variável
Informações sobre o produto:
Este produto é amplamente utilizado em vários campos, e fornece o sistema das soluções do cliente das considerações ambientais do poder, otimização da fonte de alimentação da colocação da carga, seleção de harmonização do poder, projetada caber as necessidades de fabricação, magro e a manutenção eficiente, oportuna e para aperfeiçoar, pode completamente encontrar as necessidades de clientes.
Parâmetros técnicos:
Artigo | Parâmetro | |
Capacidade de saída | 20KVA | |
Entrada da C.A. | ||
Número da fase | Trifásico | |
Forma de onda | SINEWAWE | |
Tensão | 380V±15% | |
Escala de flutuação da frequência | 50HZ ou 60HZ±15% | |
fator de poder | ﹥0.9 | |
Entrada de C.C. | ||
Número da fase | Trifásico | |
Forma de onda | SINEWAWE | |
Tensão da baixa engrenagem | 0-260V continuamente ajustável | |
Tensão da grande velocidade | 0-520V continuamente ajustável | |
Frequência | 60HZ, 50HZ, 40-499.9HZ continuamente ajustável | |
Estabilidade da frequência | ≤0.01% | |
Corrente máxima da grande velocidade (a) | 55.6A | |
Corrente máxima da baixa engrenagem (a) | 27.8A | |
Desempenho inteiro da máquina | ||
Taxa do regulamento do poder | ﹤1% | |
Taxa do regulamento da carga | ﹤1% | |
Distorção de forma de onda | ﹤2% | |
Eficiência | ﹥90% | |
Tempo de resposta | ≤2ms | |
Fator de crista | 3:1 | |
Exposição | ||
Relação da exposição | Exposição de diodo emissor de luz de Digitas | |
Tensão ‘ | 4 dígitos, voltímetro digital, definição 0.1V | |
Atual | 4 dígitos, amperímetro digital, definição 0.1A | |
Poder | 4 dígito, wattmeter digital | |
Frequência | número de 4 dígitos, medidor de frequência digital |
A ordem de explicação é da esquerda para a direita, de cima para baixo, e é descrita ponto por ponto:
1. Tabela da indicação da frequência da saída: A indicação digital mostra a frequência da saída a um lugar decimal.
2. Tabela da indicação da tensão da saída: A indicação digital mostra o valor da tensão da saída.
3. Tabela da indicação atual da carga: A indicação digital mostra à saída o valor atual.
4. Tabela do indicador do watt da carga: valor potência de saída da indicação digital.
5. Botão de interruptor de alimentação: A tecla "Iniciar Cópias" do interruptor.
6. Poder-no interruptor de restauração: As viagens do inversor devendo sobrecarregar ou circuito aberto. Quando o alarme soa, pressione este botão para reiniciar.
7. Interruptor de mergulho da frequência: Ajuste programável fixo da frequência 40.0-499.9HZ (seletor).
8. Interruptor da tensão da saída: segunda engrenagem 0-150V ou 0-300V.
9. Botão padrão do aparamento da saída da tensão: Dez-volta que ajusta o interruptor, que pode ser ajustado para obter a tensão padrão você precisa.
10. Interruptor trifásico da exposição da corrente de saída: pode indicar o valor atual de saída de cada fase. (Somente para modelos trifásicos da saída).
11. Output o soquete universal: carregue abaixo de 10A. (Somente para os inversores 500W~5KVA monofásicos)
12. PODER: Interruptor de alimentação principal.
13. O/P: Interruptor da carga da saída.
14. Entre o bloco de terminais.
15. Output o bloco de terminais.
Instruções da operação
1. Primeiro corte o interruptor de alimentação ao posição de repouso.
2. Verifique por favor o interruptor da integridade do equipamento antes de usar, e gire a exposição do botão de várias funções para assegurar-se de que não haja nenhuma frouxidão.
3. Verifique se o poder de entrada estiver dentro das especificações e comute então o interruptor de alimentação principal ao posição de functionamento.
4. Ajuste a frequência da saída. A frequência indicada no seletor é a frequência da saída. Ao ajustar a frequência do cem-dígito, você precisa de pressionar primeiramente o botão de OFF/RESET.
5. Pressione o interruptor de começo: Desligue por favor o interruptor de saída antes de pressionar este interruptor.
6. Ajuste a tensão da saída: Corte o interruptor da tensão da saída à posição desejada da engrenagem.
(a) engrenagem 0-150V picosegundo de Lo-V: Use este arquivo abaixo de 150V.
(b) olá!-v posição 0-300V picosegundo da engrenagem: Use este arquivo para 150V ou mais.
7. Conecte a linha de entrada da carga e gire sobre o interruptor de saída para obter a fonte de alimentação padrão para o valor indicado em cada exposição da função.
8. A máquina é sobrecarregada ou procurada um caminho mais curto. Quando a sobrecarga ou procura um caminho mais curto, o circuito de proteção eliminou imediatamente os alarmes potências de saída, e da campainha elétrica. Desligue por favor a carga primeiramente, a seguir pressione o interruptor de restauração (OFF/RESET) para parar o alarme. Pressione então o interruptor de começo para começar a fonte de alimentação. Verifique a condição de carga, confirme que não há nenhuma anomalia, e gire então o interruptor da carga para trás sobre.
9. Pressione OFF-RESET durante a operação para eliminar a tensão da saída.
Condição anormal | Solução |
Não pode carreg | 1. se há um falho elétrico ou não |
Corte “NFB” a 0N | |
3. Verifique o cabo de alimentação, tomada, soquete | |
4. Verifique o fusível | |
A frequência da saída é indicada normalmente. Mas o voltímetro e o amperímetro indicam como “0" | 1. Gire o interruptor de alimentação para FORA |
2.Adjust a tensão da saída ao interruptor zero | |
3. 3. corte o interruptor de alimentação a FORA | |
A frequência da saída é normal, mas a tensão e o amperímetro são indicados como “0" e os sons do aviso. | 1. Verifique e reduza a corrente da carga |
2. Pressione o interruptor de RESTAURAÇÃO | |
3. Espere a máquina para atrasar começar | |
4. Nova operação |
Aviso:
1. O inversor tem os padrões diferentes da instalação devido à capacidade diferente. Siga por favor as especificações de seu inversor.
Escolha a maneira apropriada de prender, especialmente atenção do pagamento ao diâmetro de fio deve cumprir com os regulamentos.
2. Pague por favor a atenção à extremidade da entrada do inversor, evite-a compartilhar de um interruptor com o outro equipamento e perto da cabeça da fonte de alimentação da cidade.
3. Confirme que a tensão de fonte de alimentação da entrada encontra a tensão avaliada entrada do inversor.
4. Desligue por favor o poder ao prender, e não opere a linha de fogo para a segurança.
5. Selecione por favor o tamanho do fio da fiação de acordo com os regulamentos do eletricista, e pague a atenção ao aperto do parafuso.
6. Use por favor a construção do O-terminal para o terminal.
7. Assegure-se de por favor que o fio aterrando do inversor esteja executado.
8. O poder de entrada não pode ser conectado à fonte potência de saída.
9. Os componentes do semicondutor na placa de controle interno são susceptíveis à eletricidade estática e ao dano. Não toque no painel de controlo.
10. O trabalho do ambiente operacional e da fiação do inversor tem um impacto direto na função normal do inversor, de sua vida útil e mesmo da segurança. , Seja consequentemente certo seguir as exigências acima para a instalação e a fiação.
