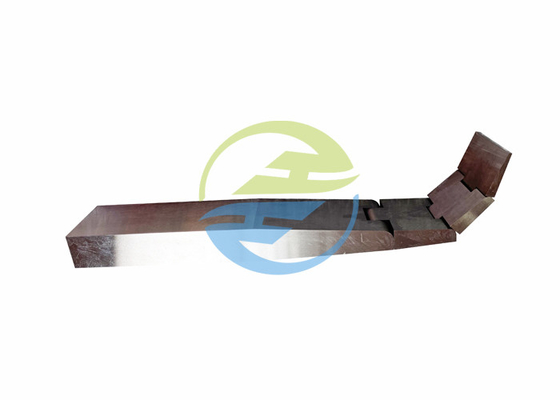

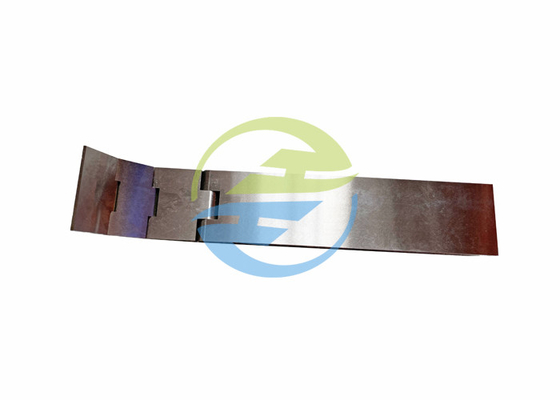

UL60950-1 figura espessura 2mm da ponta da ponta de prova da cunha da acessibilidade de NAF2-3

UL60950-1 figura cunha da acessibilidade de NAF2-3, espessura 2mm da ponta da ponta de prova

Descrição padrão (UL60950-1 cláusula F.4.4):
 Para RETALHADORAS de DOCUMENTO do AGREGADO FAMILIAR/ESCRITÓRIO DOMICILIÁRIO, uma indicação de advertência não será usada no lugar das características da construção que impedem o acesso às peças moventes perigosas.                                   Ponta de prova do dedo do teste
Para RETALHADORAS de DOCUMENTO do AGREGADO FAMILIAR/ESCRITÓRIO DOMICILIÁRIO, os seguintes critérios adicionais da conformidade aplicam-se:
A ponta de prova/cunha da acessibilidade ilustrou nas figuras NAF.2 e NAF.3 será introduzido em cada abertura no CERCO MECÂNICO. Uma força que não excede 45 N para o tipo RETALHADORAS do tira-corte do AGREGADO FAMILIAR/DOCUMENTO do ESCRITÓRIO DOMICILIÁRIO e que não excede 90 N para o cruz-corte
o tipo RETALHADORAS do AGREGADO FAMILIAR/DOCUMENTO do ESCRITÓRIO DOMICILIÁRIO será aplicado à ponta de prova/cunha em todo o sentido relativo à abertura. Antes da aplicação da ponta de prova/cunha da acessibilidade, todos os CERCOS ou protetores MECÂNICOS que forem removíveis sem o uso de uma ferramenta serão removidos. A ponta de prova/cunha não contactará as peças moventes perigosas, incluindo shredding rolos/mecanismos.
NOTE-O é permissível para a massa da ponta de prova/cunha da acessibilidade a ser fatorada na força aplicada total especificada acima.

Padrão: Figura V.4, UL60950-1 NAF.2 da figura do IEC 62368-1 e NAF.3 e etc.                                             Ponta de prova do dedo do teste

Aplicação: É usada para testar se as partes perigosas da retalhadora podem ser tocadas por povos.

Amostra do teste: Retalhadora de papel

Característica: É fabricada de acordo com a figura padrão.

Parâmetros:                                         Ponta de prova do dedo do teste

NOTE a espessura da ponta de prova varia linearmente, com mudanças da inclinação nos seguintes pontos ao longo da ponta de prova:

Imagem para a referência:
