Informações sobre o produto:

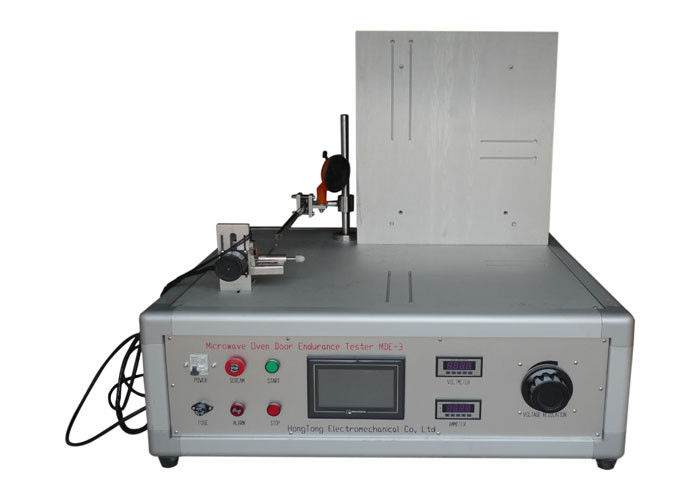

O verificador da resistência da porta do forno microondas é projetado e fabricado de acordo com IEC60335-2-25. É um verificador dedicado que seja usado para inspecionar a resistência de desgaste do sistema da porta da microonda, incluindo a estrutura da dobradiça, selos da microonda e outros componentes relacionados que durante o processo de utilização.

O dispositivo usa sistema de controlo avançado do PLC e relação de operador humanizada da tela de toque, é extensamente aplicável ao forno microondas vertical e horizontal do teste da porta da abertura. O equipamento de teste é fácil de operar, durável e prático.

É equipado com o manipulador de aço inoxidável completo, a estrutura do otário do vácuo e a tela de toque padrão do cristal líquido de cor verdadeira de TFT da configuração. O ângulo da rotação e a velocidade da abertura/do fechamento da porta são ajustáveis. Desse modo pode verdadeiramente simular a mão da pessoa para abrir e fechar a porta do forno microondas e o outro equipamento similar. Consiga assim o método de controle intelligentized.

A tomada de poder tem a função da detecção que pode julgar se o espécime está trabalhando com condução. Ao fazer o teste de carga, se o espécime não está conduzindo durante o teste, o equipamento parará de automaticamente trabalhar. Naquele tempo, o contador gravará os tempos do teste e os sons do alarme. Esta função pode ser aberta ou fechado de acordo com a necessidade real.

Parâmetros técnicos:

Prove a instalação e o teste:

A. Mova a posição dos três dispositivos elétricos de acordo com o tamanho da amostra, e coloque então a amostra na plataforma de trabalho.

B. Pressione “dirigindo” de “na tela da relação controle”, faça o braço mecânico para retornar à origem, ajuste a parte dianteira e a distância traseira da porta da amostra para fazê-la coube com o otário, o otário não precisa de fixar neste momento a porta da amostra (a altura superior ou mais baixa é ajustada pelo braço mecânico).

C. Nos parâmetros do 【ajustar o botão do】 do estar aberto do 【da imprensa do】 da relação manualmente, para fazê-lo para quando o braço do manipulador que corre ao ângulo máximo, a seguir abre a porta da amostra ao teste exigiu o ângulo (confirmado com um prolongador ou a outra ferramenta de medição do ângulo), a seguir pressiona o 【fecha manualmente o botão do】 da porta, pressiona o botão da “parada” quando o otário apenas coube a porta do teste, entrou o valor atual de indicação】 que do deslocamento da porta do 【ao auto a caixa do valor ajustado, que é o ângulo exigido da abertura da porta sob o estado do teste, usa este método para confirmar】 do deslocamento da porta do 【o valor ajustado do auto.

D. À revelia, a microonda do teste não tem um interruptor da porta. Sob o estado que o braço mecânico e o otário não são fixados com a porta da amostra, a imprensa “começo” para fazê-la que corre livremente, observa se o ângulo da abertura do braço mecânico é o mesmo com o ângulo da abertura da porta da amostra, se não, apropriado, altera por favor o valor do ângulo para fazer o otário cabido completamente com a porta da amostra.

Nota: O ângulo aberto da porta da amostra pode igualmente ser ajustado pela compensação do ângulo, por exemplo, quando a porta do forno microondas é aberta ao ° 90, o valor atual indica 75° (depois que o otário cabido completamente com a porta da amostra), a seguir o ajuste da compensação do ângulo é: 90°-75°=15°, o 15°is entrou na caixa do valor do】 da compensação do ângulo do 【. Incorpore inversamente um valor negativo.

E.O braço mecânico suporta à origem, o otário fixa com porta da amostra, e a amostra é fixada com os três dispositivos elétricos.

F. Se a amostra do teste tem um interruptor da porta, ajuste a posição do dispositivo de abertura da porta, o dispositivo de abertura da porta está alinhado com o botão da porta da amostra, mecanismo do auxiliar da fixação. Pressione o】 dianteiro do manipulador do 【, para fazer ao dispositivo de abertura da porta o movimento dianteiro, a seguir pressione o botão de direcção do】 do 【, para fazer o dispositivo de abertura da porta retornar à posição da origem, e pressione então o】 dianteiro do manipulador do 【, para fazer ao dispositivo de abertura da porta o movimento dianteiro e a parada quando a porta é aberta, observada a exposição do valor no】 do deslocamento do manipulador do 【, entrou este valor na caixa do valor do】 dianteiro do deslocamento do 【, o deslocamento dianteiro é terminada. Pressione então o botão inverso do】 do manipulador do 【para fazer para trás o dispositivo de abertura da porta inverso ao interruptor de restauração da porta e então a alguma distância, observados a exposição do valor no】 do deslocamento do manipulador do 【, valor de ajuste do】 do deslocamento do 【para a frente - indique o valor após o valor inverso do】 do deslocamento do 【do backward=. Entre este valor na caixa do valor do】 inverso do deslocamento do 【, o deslocamento inverso é terminado.

Com interruptor e sem seleção do interruptor: O defeito de sistema é sem interruptor, se a necessidade de escolher com interruptor, a porta e o interruptor da porta deve retornar à posição de direcção após (a luz de direcção ilumina),】 da pausa do 【da imprensa, botão cancelado contagem do】 do 【, e pressiona então o botão de ligar/desligar do】 do manipulador do 【, e escolhe-o ser bem sucedido, a luz de indicador correspondente do estado ilumina. Pague por favor a atenção a isto.
