Introdução aos produtos

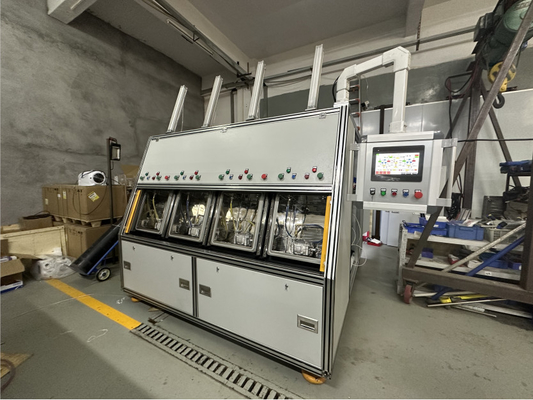

      Um sistema de detecção do escape do nitrogênio do hidrogênio do quatro-tanque é um dispositivo usado para detectar escapes do gás nas peças automotivos ou no outro equipamento. Consiste geralmente em quatro caixas seladas do teste e em dispositivos de detecção correspondentes. Quando no uso, põe as peças a ser testadas na caixa do teste, e para detectar então se há um escape do gás injetando a mistura de gases do hidrogênio e do nitrogênio.

      Este sistema de detecção do escape usa uma mistura do gás do hidrogênio e do nitrogênio como o meio da detecção porque o hidrogênio é extremamente permeável, facilitando o detectar escapes pequenos. O gás na câmara do teste interagirá com o ponto do escape na superfície do componente a ser testado, e se há um escape, o gás será detectado pelo dispositivo de detecção.

      De acordo com o princípio básico da detecção de escape de hidrogênio e de nitrogênio, o hidrogênio e o nitrogênio são usados como o gás de projétil luminoso para encher o workpiece em uma câmara de vácuo. Então, o detector de escape do hidrogênio e do nitrogênio pode rapidamente e exatamente determinar a situação do escapamento do workpiece com precisão alta.

Processo de trabalho

1. A instalação do Workpiece e fechamento da caixa de vácuo:

a. O operador coloca o workpiece na câmara de vácuo, conecta a relação do workpiece com o conector rápido dentro da câmara de vácuo, e pressiona a tecla "Iniciar Cópias".

b. Feche automaticamente a câmara de vácuo, e o ciclo da detecção começa imediatamente.

Nota: Os protetores de raspagem são instalados em ambos os lados da câmara de vácuo. Ao fechar a porta da câmara de vácuo, assegure-se de que não haja nenhum objeto que interfere com o movimento da câmara de vácuo na área de fechamento.

2. Câmara de vácuo que limpa e limpar do workpiece:

a. Automaticamente o vácuo a câmara de vácuo até o nível do vácuo para dentro alcança a pressão de abertura ajustada.

b. Ao mesmo tempo, automaticamente vácuo o workpiece até que o nível do vácuo dentro do workpiece alcançar o valor ajustado do vácuo.

3. Enchimento do nitrogênio do hidrogênio do Workpiece, escapamento médio, e detecção fina do escapamento

a. Encha automaticamente o workpiece com o hidrogênio e o gás do nitrogênio na pressão ajustada até a pressão dentro do workpiece alcança o valor ajustado.

b. Detecção média do escapamento: Depois que a conclusão do enchimento do hidrogênio e do nitrogênio, o workpiece é mantida automaticamente sob a pressão, e se há médio o escapamento é determinado com base no valor da gota de pressão dentro do workpiece:

Se o valor da gota de pressão dentro do workpiece excede a escala ajustada, o processo da detecção de escape estará terminado, e a relação da operação indicará o escapamento médio e recuperará o gás.

c. Após a conclusão do escapamento médio, execute o micro julgamento do escapamento:

Se o detector de escape detecta um sinal do hidrogênio e do nitrogênio que excede o valor ajustado na câmara de vácuo, indica que há muito bem um escapamento no workpiece, e um sinal fino da indicação do escapamento é fornecido na relação da operação.

Se o detector de escape não detecta os sinais do hidrogênio e do nitrogênio que excedem o valor ajustado na câmara de vácuo, indica que o workpiece passou a inspeção, e um sinal qualificado é fornecido na relação da operação.

4. Inflação da câmara de vácuo

a. Encha automaticamente a câmara de vácuo com a atmosfera.

b. Ao mesmo tempo, o hidrogênio e o nitrogênio dentro do workpiece são recuperados automaticamente.

5. Descarregamento do Workpiece

a. Se o teste é qualificado:

A porta da câmara de vácuo abre automaticamente. O operador desacopla a junção dentro da câmara da relação do workpiece.

b. Se o teste falha:

A imprensa confirma o botão manualmente e a porta da câmara de vácuo abrirá automaticamente. O operador desacopla a junção dentro da caixa da relação do workpiece.

c. Se um alarme ocorre durante o processo da detecção:

Manualmente imprensa o botão da confirmação. A porta da câmara de vácuo abre automaticamente. Pressione o alerta da mensagem de falha no tela táctil para cancelar o estado do alarme, e reexamine então o workpiece.

Nota: Para classificando produtos com o escapamento detectado: 1. remova um workpiece e deixe um workpiece. 2. continue a testar um workpiece saiu na câmara de acordo com o método de funcionamento normal. Este ciclo continua até que um workpiece de escape específico esteja detectado.
