Lugar de origem: | porcelana |
Marca: | Hongce |
Certificação: | Calibration Certificate(cost additional) |
Número do modelo: | HJ122 |
Quantidade de ordem mínima: | 1set |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Madeira compensada |
Tempo de entrega: | 90 dias úteis |
Termos de pagamento: | T/T |
Habilidade da fonte: | 1 ajustado pelo mês |
Nome do produto: | Detector de fugas do espectrómetro de massa de hélio | Produto sob a inspeção: | Relé de abrigo cerâmico automotivo |
---|---|---|---|
Cores: | azul e cinzento | Precisão do teste: | Precisão alta |
Meio de teste: | Hélio | Taxa do escapamento do alarme: | 1.0*10-9Pa·m3/sec |
Temperatura de ensaio: | -20℃~+60℃ | Tipo: | Provide personalizou serviços |
Realçar: | Detector de escape do espectrómetro maciço do hélio,Detector de escape de aço inoxidável do espectrómetro |
Equipamento de ensaio de vazamento de hélio para revezamento de veículos elétricos
IntroduçãoEquipamento de ensaio de fugas de hélio:
De acordo com o princípio básico da detecção de fugas de hélio, utilizando o hélio como gás marcador, o sistema detecta automaticamente e rapidamente a fuga da peça de trabalho.O sistema dará um alarme.
Processos de operaçãoEquipamento de ensaio de fugas de hélio:
1O operador coloca a peça de trabalho no dispositivo fixo e pressiona o botão de arranque.
2A caixa de vácuo fecha-se automaticamente e o dispositivo se fecha automaticamente.
3O sistema aspira automaticamente a caixa de vácuo e a peça.
4O sistema enche automaticamente o produto com hélio.
5O sistema realiza automaticamente a detecção de fugas no produto.
6Se o resultado do ensaio for positivo:
a. O sistema esgota automaticamente o hélio.
b. O sistema abre automaticamente a porta da caixa de vácuo.
c. A luz indicadora qualificada estiver acesa e o operador descarregar o produto.
d. O operador instala o próximo produto a inspeccionar e inicia um novo ciclo de ensaio.
7Se o resultado do ensaio não for satisfatório:
a. O sistema esgota automaticamente o hélio.
b. Pressione manualmente o botão de confirmação.
c. Desembaçamento automático.
d. A luz indicadora não qualificada está acesa e o operador descarrega o produto.
e. O operador instala o próximo produto a inspeccionar e inicia um novo ciclo de ensaio.
Características doEquipamento de ensaio de fugas de hélio:

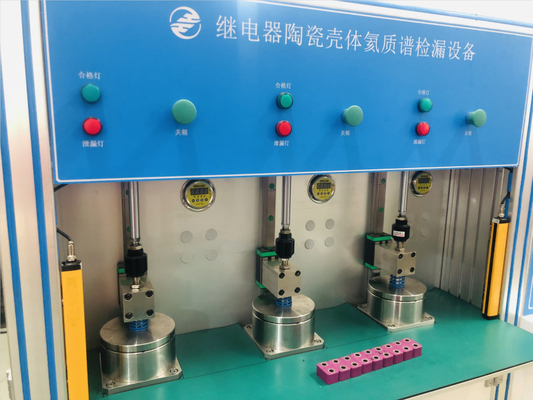

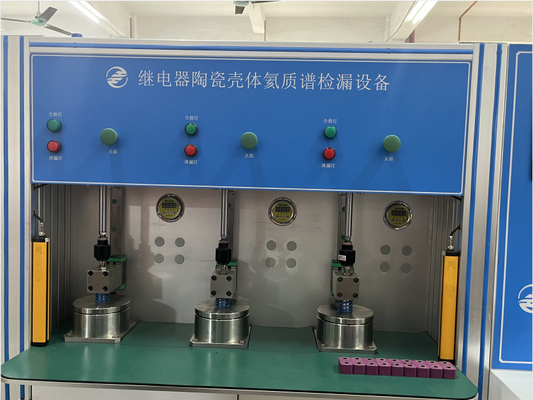

1O equipamento tem três caixas de vácuo que operam em ligação, exigindo apenas um operador para operar o equipamento.
2A peça completa automaticamente todo o processo na caixa de vácuo, que adota uma estrutura em forma de sino e pode abrir e fechar automaticamente para cima e para baixo.O operador só precisa carregar e descarregar materiais, e o carregamento e descarregamento são simples e convenientes.
3. O dispositivo de caixa de vácuo pode instalar até uma peça de trabalho de cada vez.
4A detecção de hélio adota um detector de fugas importado, com uma precisão máxima de detecção de fugas de 5 * 10-13Pa · m3/s. O processo de detecção de fugas pode identificar peças de grande e pequena fugas,poupança de consumo de gás hélio.
5O equipamento é equipado aleatoriamente com uma fuga simulada de 1,0 E-9 Pa · m3/s, com um certificado emitido pela instituição nacional de metrologia para a fuga.
6A distância entre a válvula cheia de hélio e a peça é curta, o consumo de gás é baixo e o custo de produção é reduzido.
7O sistema é controlado por PLC e exibe várias informações numa tela sensível ao toque a cores.
8Segurança da operação do equipamento, com protecção de segurança e paragem de emergência, função de reinicialização.
9O projecto do equipamento cumpre os requisitos ergonómicos.
PArametros
Modelo | HJ122 |
Peça de trabalho testada | Concha de cerâmica |
Número de caixas de vácuo | 3 (apenas um produto é testado por caixa) |
Gás rastreador | Gás de hélio |
Pressão de hélio | 0.5MPa |
Recuperação de hélio | Sem reciclagem |
Tempo de ciclo | 205 peças/hora |
Taxa de vazamento do alarme | 1.0*10- 9Pa·m3/seg |
