| Lugar de origem: | China |
| Marca: | HongCe |
| Certificação: | Calibration Certificate(cost additional) |
| Número do modelo: | HCVT01 |
| Quantidade de ordem mínima: | 1 SET |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | De madeira contraplacada |
| Tempo de entrega: | 40 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1 ajustado pelo mês |
| Nome do produto: | Sistema de ensaio de vibração eletrodinâmica | Produto testado: | Bateria |
|---|---|---|---|
| Faixa de frequência: | 1 ‰ 3000 Hz | Número máximo de pessoas deslocadas: | 76 mm |
| Força sinusoidal nominal: | 3000 kgf (30 kN) | Tabela vertical: | 1500 mm × 1500 mm (customizável) |
| Tabela horizontal: | 1500 mm × 1500 mm (customizável) | Poder do fã: | 7.5kw |
| Realçar: | Equipamento de ensaio de baterias IEC 62133,Equipamento de ensaio de baterias de vibração elétrica |
||
Sistema de ensaio de vibração elétrica IEC 62133 Equipamento de ensaio de baterias
Aplicação do equipamento de ensaio de baterias:
A vibração da bateria durante o transporte não deve causar fugas, incêndio ou explosão.O sistema de ensaio de vibração eletrodinâmica é um equipamento de ensaio de precisão que simula o ambiente de trabalho real de uma bateria.

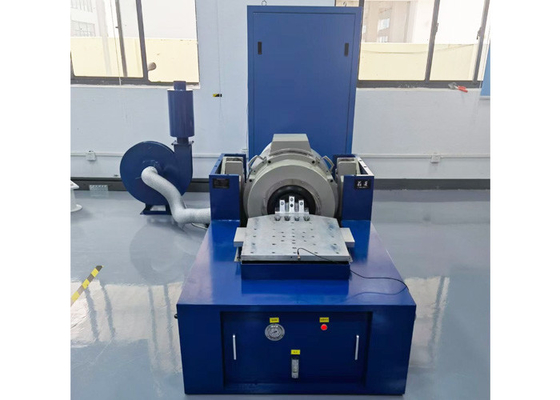

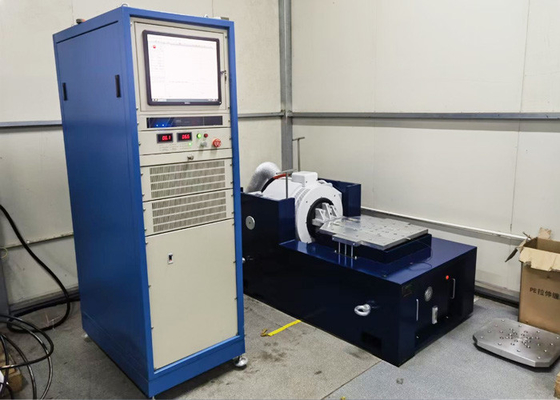

O sistema de ensaio de vibração consiste em quatro partes: banco de ensaio de vibração, amplificador de potência, controlador e ventilador de arrefecimento.
Padrão de equipamento de ensaio de baterias:
IEC 62133-1 Células e baterias secundárias que contenham eletrólitos alcalinos ou outros não ácidos - Requisitos de segurança para células secundárias portáteis seladas e para baterias fabricadas a partir delas,para utilização em aplicações portáteis - Parte 1:Cláusula 7 dos sistemas de níquel.2.2;
UN38.3 T3:Vibrações
Parâmetro do equipamento de ensaio de baterias:
| Banco de ensaio de vibração elétrica | |
| Força sinusoidal nominal (pico) | 3000 kgf (30kN) |
| Força aleatória nominal (pico) | 3000 kgf (30kN) |
| Força de choque nominal (pico) | 6000 kgf (60kN) |
| Faixa de frequências | 1 ‰ 3000 Hz |
| Deslocamento máximo (p-p) | 76 mm |
| Aceleração máxima | 980 m/s2(100 g) |
| Carga máxima | 500 kg |
| Diâmetro da mesa | F320 mm |
| Massa equivalente de peças móveis | 30 kg |
| Parafusos de mesa | 12 × M12 |
| Dimensão L × W × H | 1940×1640×1100 mm |
| Peso | Cerca de 3100 kg |
| Amplificador de potência | |
| Saída do amplificador | 35 KVA |
| Tensão de saída | 120 Vrms |
| Relação sinal/ruído | > 65 dB |
| Eficiência do amplificador de potência | > 95% |
| Proteção do sistema | Proteção contra a temperatura, proteção contra o deslocamento, proteção contra a sobrevoltagem, proteção contra a sobrecorrência, proteção contra a subvoltagem, proteção externa, proteção contra falhas lógicas |
| Dimensões | 580 × 1020 × 1800 mm |
| Peso | 600 kg |

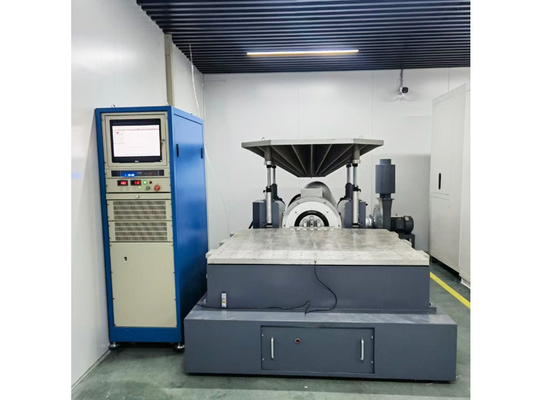

| Tabela de extensão vertical | |
| Tamanho da tabela | 1500 mm × 1500 mm |
| Peso da mesa | 350 kg |
| Frequência máxima | 200 Hz |
| Materiais | Ligação de alumínio |
| Tabela de deslizamento horizontal | |
| Tamanho da tabela | 1500 mm × 1500 mm |
| Peso da mesa | 350 kg |
| Frequência máxima | 200 Hz |
| Materiais | Ligação de alumínio |
| Controlador de vibração | |
|
Funções Baseado no sistema operacional Windows 7 |
Funções básicas: Sine, Random, Random+Sine, Random+Random, Choque típico, Resonância de busca e permanência, Choque transitório, Espectro de resposta ao choque. 2 canais de entrada, 1 canal de saída, 1 saída COLA, reservados com a função de interface de ligação da câmara de ensaio ambiental (interface de E/S digital) |
| Ventilador | |
| Potência do ventilador | 7.5KW |
| Volume do ar | 0.52M3/s |
| Pressão do vento | 5.8Kpa |
| Dimensões | 1100*800*1400 mm |
| Duração do conduto | 4 m |
| Peso | 140 kg |
| Acelerômetro | |
| Faixa de frequência | 0.3-8000 Hz ± 10% |
| Faixa de medição | 2000 g |
| Resistência ao impacto | 2500 g |
| Comprimento da linha | 5m |
| Temperatura de funcionamento | -40-150°C |
| Peso | 35 gramas |
| Método de instalação | M5 |
