Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Third part calibration certificate(cost additional) |
Número do modelo: | HDX1307 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiatable |
Detalhes da embalagem: | De madeira contraplacada |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | T/T |
Habilidade da fonte: | 20 ajustados pelo mês |
Nome: | Aparelho de ensaio de curvatura a frio | Padrão: | IEC 60811-1-4, IEC 60811-504 |
---|---|---|---|
Garantia: | 1 ano | Estações: | 2 |
Mandrel: | 13 PCS | Diâmetro externo da amostra: | 2.5 mm ¥12.5 mm |
Aplicação: | Ensaio de dobra a baixa temperatura | Método da operação: | Manual |
Realçar: | Equipamento de ensaio IEC manual,Equipamento de ensaio IEC,IEC 60811 Aparelho de ensaio de flexão a frio |
Equipamento de ensaio IEC IEC 60811 Aparelho de ensaio de flexão a frio para cabos, envelopes e isolamento
Apresentação do produtoEquipamento de ensaio do CEI:
Teste de curvatura a baixa temperatura é um dispositivo utilizado para testar o desempenho de curvatura dinâmica de fios e cabos a baixa temperatura.Dispositivo de enrolamento e sistema de ensaio de materiaisÉ adequado para fios e cabos circulares com um diâmetro exterior igual ou inferior a 12,5 mm ou núcleo de fios isolados circulares,com um diâmetro superior a 50 mm, mas não superior a 150 mm,.
PadrãodeAparelho de ensaio de curvatura a frio:
IEC 60811-1-4 Métodos de ensaio comuns para materiais de isolamento e revestimento de cabos elétricos e ópticos - Parte 1-4: Métodos de aplicação geral - Ensaio a baixa temperatura, secções 8.1 e 8.2;
IEC 60811-504 Cabos elétricos e de fibra óptica ¢ Métodos de ensaio para materiais não metálicos ¢ Parte 504: Ensaios mecânicos ¢ Ensaios de flexão a baixa temperatura para isolamento e revestimentos
AplicaçãodeEquipamento de ensaio do CEI:
Este ensaio destina-se a efectuar ensaios de flexão a baixa temperatura em isolamentos e envelopes extrudidos.
Amostra de ensaiodeAparelho de ensaio de curvatura a frio:
Para os ensaios no isolamento, o ensaio destina-se a condutores isolados de secção circular com um diâmetro externo até e incluindo 12,5 mm e para núcleos em forma de setor em que não seja possível preparar sinos.
Para os ensaios em envelopes, o ensaio destina-se a cabos com um diâmetro global até 12,5 mm inclusive e a cabos planos com uma dimensão do eixo principal até 12,5 mm inclusive.
Os assuntos precisam de atençãodeEquipamento de ensaio do CEI:
1. Garantir que a máquina de ensaio é mantida a uma temperatura baixa durante o ensaio para evitar efeitos térmicos no material.
2.Durante o processo de ensaio, é necessário utilizar o dispositivo e a amostra adequados para assegurar a precisão e a fiabilidade dos resultados dos ensaios.
3Durante o ensaio, é necessário prestar atenção ao estado de funcionamento do dispositivo e registar os dados do ensaio para análise e avaliação subsequentes.
ParâmetrosdeEquipamento de ensaio do CEI:
Estação:2
Diâmetro das amostras: Φ2,5 mm 12,5 mm
O número de voltas: de 2 a 10 voltas, e o número de voltas deve ser o especificado no quadro seguinte:
Diâmetro global (d) da peça de ensaio (mm) | Número de voltas |
D ≤ 2.5 | 10 |
2.56 |
|
4.54 |
|
6.53 |
|
8.52 |
|
Condição de ensaio: o diâmetro do mandril deve ser entre 4 e 5 vezes o diâmetro da peça de ensaio.
Velocidade de rotação: 5S/volta, comando manual
Diâmetro do tubo: Ф3.5,Ф6,Ф10,Ф12,Ф16mm, cada uma de duas peças

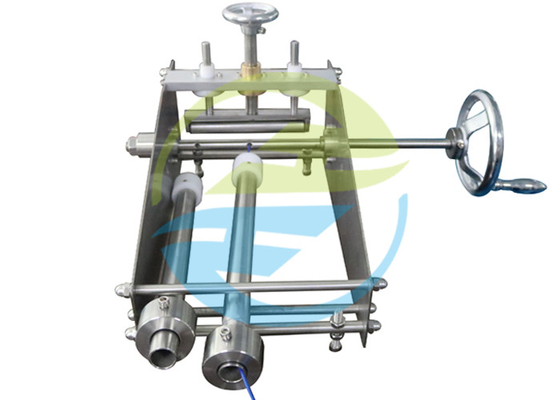

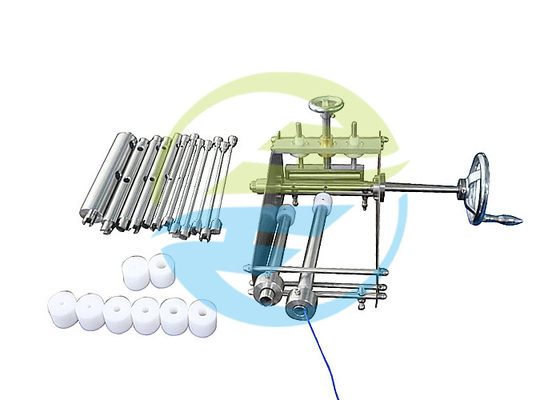

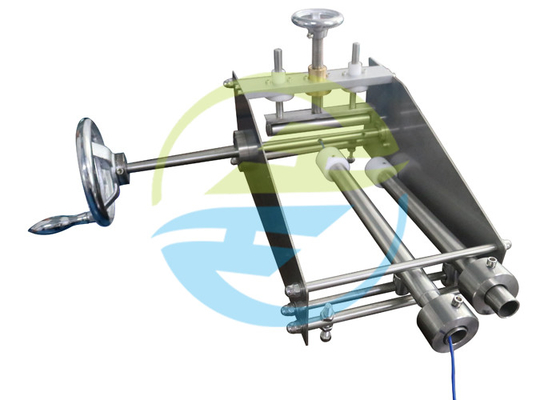

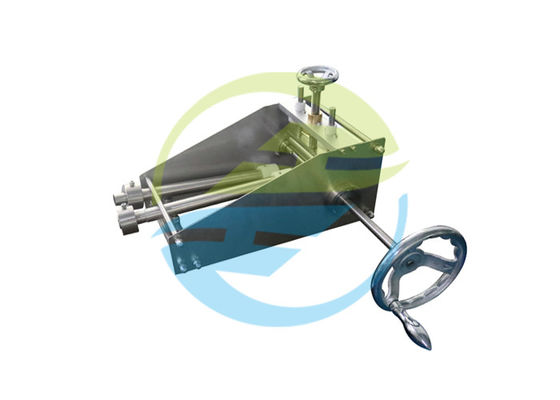

Imagem para referênciadeEquipamento de ensaio do CEI:
