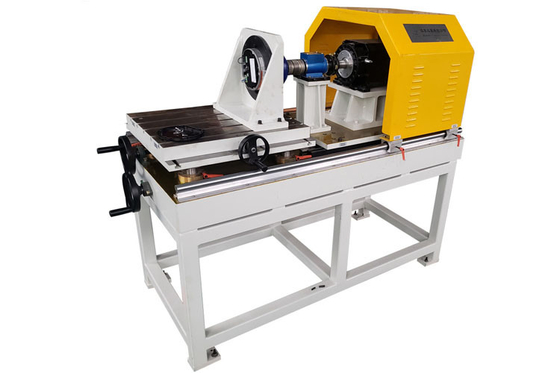

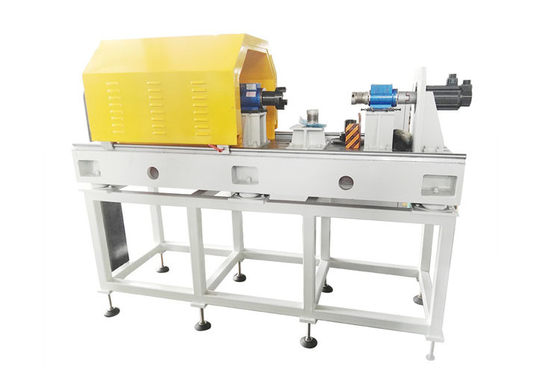

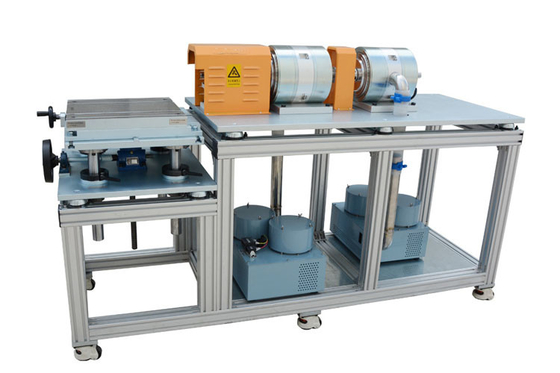

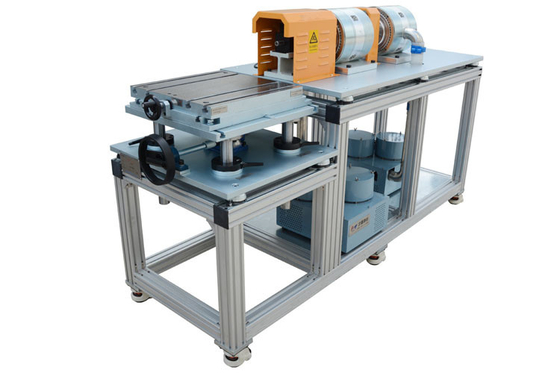

Banco de ensaio de motores de alta velocidade e alta potência para equipamento de ensaio de desempenho do motor

Bancada de Teste de Motor de Alta Velocidade e Alta Potência para Equipamento de Teste de Desempenho de Motor de Estação Única

Introdução da bancada de teste de motor:

A bancada de teste de motor de alta velocidade e alta potência (sistema de teste) pode ser usada em várias aplicações de motor de alta velocidade, como motores de acionamento de veículos elétricos novos, motores de compressor de ar de alta velocidade e motores de levitação magnética de alta velocidade. A plataforma de instalação pode ser projetada de acordo com o motor a ser testado, e a estrutura de instalação com flange de extremidade ou a estrutura de instalação com base podem ser selecionadas.

A bancada de teste de motor é usada principalmente para testar a tensão de entrada do motor, corrente de entrada (AC/DC), potência de entrada, fator de potência (AC); torque de saída (torque nominal, torque de bloqueio, torque de partida, torque máximo, etc.), velocidade de saída, potência mecânica de saída; eficiência; aumento de temperatura, vibração, ruído e assim por diante. Pode realizar testes de tipo e testes de fábrica para avaliar o desempenho abrangente do motor e fornecer uma base de parâmetros precisa para P&D, produção, manutenção e aplicação em campo do motor. A bancada de teste de desempenho abrangente do motor pode testar todos os tipos de motores assíncronos, motores síncronos, motores de ímã permanente, motores AC, motores DC, motores de energia nova e assim por diante.

Principais partes do sistema de teste de motor:

A bancada de teste de motor inclui principalmente um dinamômetro, sistema de controle, sistema de medição de parâmetros elétricos, estrutura mecânica e software de monitoramento.

Principais itens de teste da bancada de teste de motor:

Teste de características de potência e torque do motor com controlador

Teste de aumento de temperatura do motor com controlador

Teste de rotor bloqueado do motor com controlador

Teste de verificação da estratégia de controle do controlador do motor

Teste de velocidade máxima do motor com controlador

Teste de feedback de energia regenerativa de frenagem do motor com controlador

Teste de características externas do motor

Teste de desenvolvimento e otimização de correspondência do trem de força do motor e controlador

Teste de desempenho e teste de calibração do trem de força do motor e controlador

Teste de mapa de eficiência

Teste de resposta acelerada

Teste de resposta de torque

Teste de resistência de carregamento cíclico em estado estacionário

Parâmetro do equipamento de teste de motor:

Perfil da Empresa:

A base de produção da Guangzhou HongCe Equipment Co., Ltd está localizada em Foshan Sanshan New Town, adjacente à Estação Ferroviária Sul de Guangzhou. Somos especializados no campo deequipamentos de teste de eficiência energética, equipamentos de teste de desempenho, equipamentos de teste IP, equipamentos de teste de eletrodomésticos, equipamentos de teste de inflamabilidade, equipamentos de teste de vazamento de hélio, equipamentos de teste de cabos, equipamentos de teste de baterias, e soluções completas de configuração de laboratório, e estabelecemos bons relacionamentos com clientes em muitas organizações de metrologia e certificação, departamentos de laboratório e instituições de pesquisa e desenvolvimento nacionais e internacionais, incluindo TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, e outras organizações renomadas.

Como uma empresa de alta tecnologia, estamos comprometidos em fornecer aos clientes instrumentos e soluções de alta qualidade, contando com tecnologia de equipamentos avançada e excelente qualidade de produto. Nossos produtos cobrem sistemas de teste de eficiência energética e sistemas de teste de desempenho para eletrodomésticos, visando ajudar os clientes a avaliar e melhorar a eficiência energética e o desempenho de seus produtos. Enquanto isso, também fornecemos serviços completos de construção de laboratório para atender às necessidades diversificadas de nossos clientes.

Temos uma equipe profissional de P&D dedicada à inovação tecnológica e melhoria de produtos. Através de pesquisa e desenvolvimento contínuos, continuamos a introduzir novos produtos que atendem às demandas do mercado e garantimos a estabilidade e confiabilidade de nossos produtos.

A Guangzhou HongCe Equipment Co., Ltd sempre aderiu ao princípio de "cliente em primeiro lugar, qualidade em primeiro lugar", e buscando constantemente a excelência. Estamos comprometidos em fornecer aos nossos clientes produtos de alta qualidade e serviços profissionais para ajudá-los a ter sucesso no mercado competitivo.

Obrigado pelo seu interesse na Guangzhou HongCe Equipment Co., Ltd. e esperamos estabelecer uma parceria de longo prazo com você para desenvolver e criar um futuro melhor juntos.

FAQ

1. Quais são as capacidades de teste centrais desta bancada de teste de motor "de estação única" de alta velocidade e alta potência? Quais faixas de potência e velocidade rotacional ela pode acomodar?
Resposta: Esta bancada de teste é projetada especificamente para verificação de desempenho de motores de alta velocidade e alta potência. Com base em especificações técnicas típicas de equipamentos semelhantes na indústria, suas capacidades de teste cobrem uma ampla gama:

Potência e Torque: Suporta testes para motores com potências variando de 100 kW a 2.000 kW (ou até mais), com capacidades de torque contínuo excedendo 500 N·m.

Faixa de Velocidade Rotacional: Para acompanhar as tendências de desenvolvimento de motores de alta velocidade, a velocidade máxima geralmente atinge 20.000 a 50.000 rpm, atendendo aos requisitos de teste para motores de acionamento de veículos elétricos novos, motores de compressor de ar de alta velocidade e motores aeroespaciais especializados.

Tensão e Corrente: O sistema lida com tensões de até 1.200 V e correntes de até 1.200 A, acomodando os requisitos de alta tensão e alta corrente dos cenários modernos de teste de motores.

2. Quais testes específicos esta bancada pode realizar? Quais padrões de teste convencionais ela adere?
Resposta: Esta bancada de teste é um sistema abrangente de avaliação de desempenho capaz de executar testes centrais necessários para testes de tipo e testes de aceitação de fábrica de motores.

Funções de Teste Centrais: Incluem mapeamento de eficiência e perdas, testes de aumento de temperatura, testes de características de carga, testes de capacidade de sobrecarga, testes de rotor bloqueado e testes de características de resposta dinâmica (como resposta a degrau de torque/velocidade). O sistema possui capacidades de operação em quatro quadrantes, permitindo simular estados de motor e gerador sob várias condições de operação.

Adesão a Padrões: Os procedimentos de teste e as especificações de precisão seguem rigorosamente os padrões nacionais e internacionais convencionais, como a série IEC 60034, IEEE 112 e os padrões nacionais chineses GB/T 1032 (Métodos de teste para motores de indução trifásicos) e GB/T 22669 (Métodos de teste para motores síncronos de ímã permanente trifásicos).

3. O que é um design "de estação única"? Qual é a importância desse design para testes?
Resposta: "Estação única" significa que a bancada de teste acomoda a instalação e o teste de apenas um motor por vez. Ao contrário dos equipamentos de teste de linha de produção multiestação projetados para testes paralelos, este design é principalmente destinado às fases de P&D, validação e calibração de desempenho.

Significado e Vantagens: O design de estação única permite uma estrutura de bancada de teste mais sofisticada e poderosa, oferecendo precisão de controle excepcional (por exemplo, precisão de controle de torque de ±0,3% FS) e precisão de medição (por exemplo, precisão de medição de torque de ±0,2% FS). Ele permite que os engenheiros realizem análises aprofundadas do motor, executem sequências de teste personalizadas complexas e integrem funções avançadas como simulação ambiental (temperatura, umidade, vibração) - capacidades incomparáveis pelos testes de linha de produção em massa.

4. Como o sistema alcança aquisição e controle de dados de alta precisão? Quais são os subsistemas centrais?
Resposta: A alta precisão decorre de sua arquitetura de sistema modular e de alto desempenho. Uma bancada de teste completa geralmente integra os seguintes subsistemas centrais:

Dinamômetro e Simulação de Carga: Em seu núcleo está um dinamômetro controlado por um inversor de frequência (VFD) de quatro quadrantes, capaz de simular com precisão qualquer condição de carga, desde velocidade zero até velocidade máxima.

Sistema de Medição de Alta Precisão: Integra analisadores de energia (por exemplo, série WT3000, classe de precisão 0.1), sensores de torque de alta largura de banda (por exemplo, série HBM T40, precisão de ±0.1%) e sensores de velocidade para garantir rastreabilidade precisa de parâmetros elétricos e mecânicos.

Plataforma de Controle em Tempo Real e Aquisição de Dados: Um sistema de controle baseado em DSP ou PCs industriais, combinado com software de teste profissional como LabVIEW, permite taxas de atualização de medição de torque superiores a 1 kHz, bem como controle automatizado de processos de teste e aquisição e análise de dados sincronizadas.

5. Esta bancada de teste pode simular o ambiente operacional real do motor? Quais expansões funcionais adicionais são suportadas?
Resposta: Sim. Para avaliar com precisão o desempenho e a confiabilidade do motor em condições operacionais do mundo real, a bancada de teste suporta uma ampla gama de opções de simulação ambiental e expansão funcional, incluindo:

Simulação de Ambiente Elétrico: Integra simuladores de bateria ou fontes de alimentação DC bidirecionais para simular as características de carga/descarga de vários tipos de baterias (como LFP e lítio ternário), permitindo testes carregados realistas de sistemas de acionamento elétrico para veículos de energia nova. Simulação de Clima e Ambiente: Equipado com uma câmara ambiental opcional de alta/baixa temperatura, o sistema permite testes de temperatura extrema de motores e seus controladores em uma faixa de -45°C a +120°C, bem como a simulação de condições de envelhecimento, como ciclos de temperatura-umidade e choque térmico.

Monitoramento de Vibração e Confiabilidade: O sistema suporta capacidades escaláveis de monitoramento e análise de vibração online, permitindo a detecção em tempo real de características de falha precoce em componentes críticos - como rolamentos e engrenagens - e a avaliação de sua vida útil.
