Bancada de Teste de Relés Conforme IEC 61810 com Entrada AC380V e Precisão de Nível 0,2

Descrição do Produto

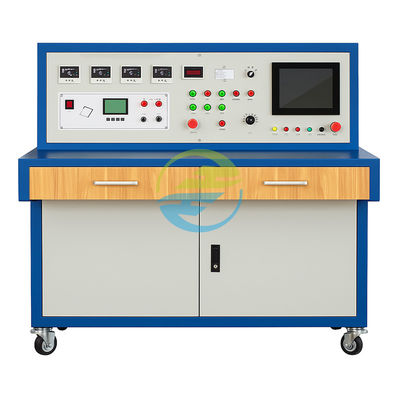

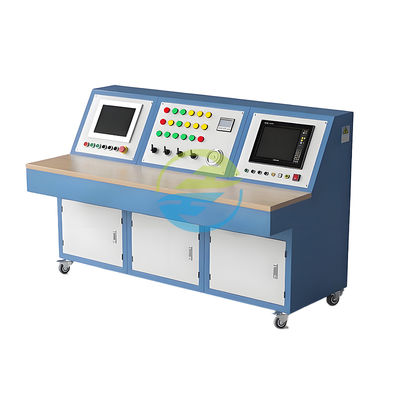

O Banco de Teste de Relés HCRTB-004 é um testador de componentes elétricos integrado e de alta precisão, projetado para testes de desempenho de vários relés e componentes de comutação. Ele coleta e processa dados de teste automaticamente e, simultaneamente, exibe, gera relatórios e imprime dados. Oferece operação conveniente e resultados de teste confiáveis, atendendo às necessidades de teste de uma ampla gama de componentes elétricos.

Aplicações do Produto

• É usado principalmente em veículos ferroviários e de metrô. Ele realiza testes de desempenho operacional (como medições de valor de atração e desengate) e ajustes de parâmetros em componentes de comutação elétrica baseados em contato, como contatores eletromagnéticos AC/DC, relés intermediários, relés de tensão, relés de corrente, relés térmicos, disjuntores e relés de tempo, para garantir que o desempenho dos componentes atenda aos padrões.

Destaques do Produto

• Testes Abrangentes: Cobre parâmetros principais, como os valores de atração/desengate/manutenção de relés intermediários e contatores, valores de disparo de relés de superaquecimento/sobrecorrente e tempos de disparo de relés de tempo, atendendo às necessidades de teste de vários tipos de componentes.
• Alta Automação e Eficiência: Conclui automaticamente a aquisição, processamento, exibição e impressão de relatórios de dados, reduzindo as operações manuais e melhorando a eficiência dos testes e a precisão dos dados.
• Faixa de Saída Flexível: Fornece múltiplas saídas de tensão, incluindo DC 0-150V, DC 0-48V e AC 0-400V, para atender aos requisitos de tensão/corrente de diferentes componentes e fornecer forte compatibilidade.
• Medição de Alta Precisão: Utilizando um design de precisão de nível 0,2, isso garante um erro de medição mínimo para parâmetros como resistência de contato, resistência de isolamento e resistência da bobina, garantindo alta confiabilidade dos dados.

Padrão de Referência Internacional

IEC 61810-1 "Relés e Contatores - Parte 1: Disposições Gerais"

• Requisitos da Cláusula: Esta norma especifica terminologia comum, definições e procedimentos básicos para testes de relés e contatores. Os procedimentos de teste deste produto estão em conformidade com as especificações gerais para testes de desempenho de componentes elétricos descritos nesta norma.

IEC 61810-3 "Relés e Contatores - Parte 3: Métodos de Teste para Relés Eletromagnéticos"

• Requisitos da Cláusula: Especifica métodos de teste para parâmetros-chave de relés eletromagnéticos, como o valor de operação, valor de liberação e valor de manutenção. Os testes de desempenho operacional deste produto de relés intermediários e contatores AC/DC estão totalmente em conformidade com os padrões de teste desta cláusula.

IEC 60947-5-1 "Aparelhagem de Baixa Tensão - Parte 5-1: Dispositivos de Circuito de Controle e Elementos de Comutação"

• Requisitos da Cláusula: Especifica os requisitos de teste para componentes como relés e relés de tempo em circuitos de controle. As funções de teste de tempo de operação do relé de tempo e medição de resistência de contato deste produto atendem aos requisitos detalhados desta norma.

Parâmetros Técnicos
