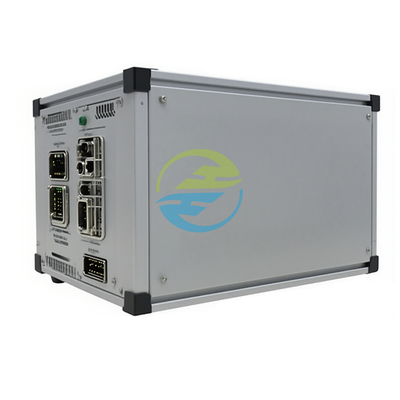

Banco de ensaio de resistência elétrica de relevo conforme com a norma IEC 61810-1:2015 3~60 ciclos/min 3 estações de ensaio

Nome da marca:	HongCe
Número do modelo:	hcrtb-007
MOQ:	1 set
preço:	Negociável
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	10 sets per month

Informações pormenorizadas

Place of Origin:

china

Certificação:

Calibration certificate(cost additional)

Packaging Details:

Plywood

Descrição do produto

Introdução do Produto

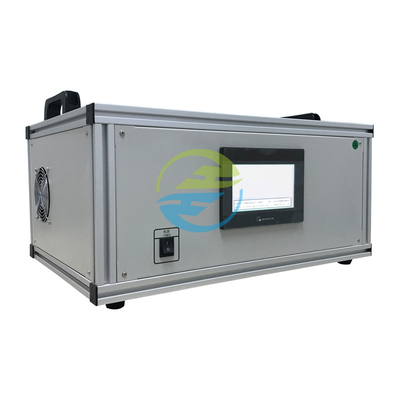

Descrição do Produto: O Banco de Teste de Resistência Elétrica de Relés hcrtb-007 é um equipamento de teste de alta precisão projetado para avaliação confiável do desempenho de relés. Ele adota um sistema de controle PLC e uma tela sensível ao toque colorida de 7 polegadas, permitindo a configuração intuitiva de parâmetros e monitoramento em tempo real. O dispositivo gera sinais de pulso via PLC para acionar relés através de um circuito de driver, realizando testes automatizados com intervenção manual mínima.
Propósito do Produto: Desenvolvido especificamente para testes de resistência elétrica de contato de relés, é amplamente utilizado nas indústrias de eletrônicos e manufatura elétrica para avaliar a vida útil e a confiabilidade dos contatos de relés. Requer compatibilidade com a plataforma de carga ajustável AC de vários canais da série 82XX para testes abrangentes.

Destaques do Produto

Conformidade com Padrões Internacionais: Construído de acordo com a IEC 61810-1:2015, garantindo dados de teste autoritativos e comparáveis.
Automação Inteligente: Operação PLC + tela sensível ao toque simplifica o ajuste de parâmetros; monitoramento automático da consistência da ação de contato e bobina reduz erros humanos.
Testes Eficientes: 3 estações de teste com 12 canais de detecção (3×2×2) suportam testes simultâneos, melhorando significativamente a eficiência do trabalho.
Adaptabilidade Flexível: Fonte de alimentação de bobina ajustável (DC 0~60Vdc / AC 6~250Vac) e configurações personalizáveis (por exemplo, critérios de aprovação/reprovação) atendem a diversas necessidades de teste.
Registro de Dados Confiável: Interrompe automaticamente o teste para amostras não qualificadas e registra dados, garantindo a rastreabilidade dos resultados do teste.

Padrões de Referência Internacionais

Padrão: IEC 61810-1:2015 Dispositivos de manobra e controle de baixa tensão - Parte 1: Regras gerais
Detalhes: Este padrão especifica os requisitos gerais, métodos de teste e critérios de desempenho para dispositivos de manobra e controle de baixa tensão. O hcrtb-007 é projetado de acordo com suas disposições, garantindo que os testes de resistência elétrica de relés sejam conduzidos sob especificações técnicas unificadas, garantindo a comparabilidade e credibilidade dos resultados.

Parâmetros Técnicos

Categoria	Especificações
Características de Entrada	- Tensão de entrada: AC 220V±10% - Frequência de entrada: 50Hz/60Hz - Ambiente operacional: Temperatura 10℃~40℃, Umidade <75％RH - Fusível de alimentação: 4A
Fonte de Alimentação da Bobina	- DC: 0~60Vdc, 1A, Precisão da tensão: ±(3％+1 dígito) - AC: 6~250Vac, 500VA, Precisão da tensão: ±(3％+1 dígito)
Ação e Contagem	- Velocidade de ação: 3~60 ciclos/min, Precisão: ±1% - Ciclo de trabalho ligado-desligado (normalmente aberto): 10%~90%, Erro: ±1% - Contagem de operação da bobina: 0~999999 vezes, Precisão: ±1% - Contagem de ação mecânica: 0~999999 vezes (entrada de sinal externo)
Parâmetros de Detecção	- Estações de teste: 3 (cada uma com 2 contatos de comutação, sincronizados) - Canais de detecção: 12 (3×2×2) - Tensão de carga do contato: AC 100~300V, DC 20~100V - Contagem de ação do contato: 0~999999 vezes (12 grupos) - Temporização da detecção: Último 1/4 ciclo do tempo de energização/liberação da bobina - Critérios de aprovação: ≤5 falhas (ajustável 0~999 vezes; 999 = sem julgamento)
Parâmetros Físicos	- Dimensões: 650(L)×460(P)×360(A) mm - Peso: Aprox. 30kg
