Banco de ensaio de relé conforme com a norma IEC 61811 Suporta 1-4 relé DC 0-110V/AC 0-250V Voltagem da bobina

Name: Banco de ensaio de relé conforme com a norma IEC 61811 Suporta 1-4 relé DC 0-110V/AC 0-250V Voltagem da bobina
Brand: Guangzhou HongCe Equipment Co., Ltd.
SKU: HCRTB-008
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	HongCe
Número do modelo:	HCRTB-008
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	L/c, t/t
Capacidade de abastecimento:	30 set por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration certificate(cost additional)

Detalhes da embalagem:

Madeira compensada

Destacar:

Bancada de teste de relés em conformidade com a IEC 61811

Bancada de teste de relés com suporte DC 0-110V

Testador de relés com tensão de bobina AC 0-250V

Descrição do produto

Bancada de Teste de Relés em Conformidade com IEC 61811 Suporta 1-4 Relés DC 0-110V/AC 0-250V Tensão da Bobina

Descrição do Produto

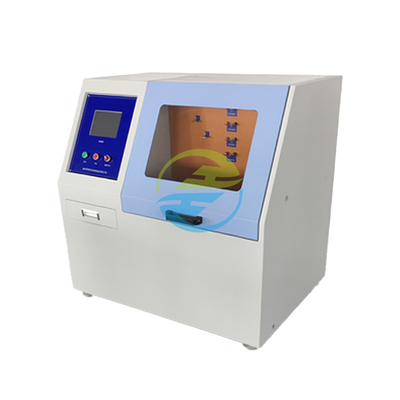

A Bancada de Teste de Relés HCRTB-008 é um equipamento de teste de alto desempenho que integra controle PLC avançado e uma interface touchscreen amigável. Projetada com uma estrutura robusta do tipo bancada, apresenta revestimento antiestático, um painel de aço inoxidável gravado de alta qualidade e componentes que aprimoram a segurança, como uma cobertura deslizante de acrílico e uma bancada de trabalho de baquelite isolante resistente ao fogo. A máquina automatiza os principais processos de teste—incluindo testes de ciclo de vida, medições de resistência e julgamento de falhas—com apenas operações manuais necessárias para fixação do produto e configuração de parâmetros, garantindo eficiência e precisão.

Usos do Produto

Ideal para fabricantes de relés, instituições de inspeção elétrica e usuários de relés, o HCRTB-008 foi projetado para testar o desempenho do relé de forma abrangente. Ele suporta o controle de qualidade em linhas de produção, verificação de conformidade em laboratórios de teste e verificações de manutenção de rotina para usuários finais, garantindo que os relés atendam aos padrões operacionais antes da implantação.

Destaques do Produto

Teste Automatizado: Conduz automaticamente testes de ciclo de vida (para 2 grupos de contato simultaneamente), resistência da bobina, resistência de contato e medições de resistência de isolamento, reduzindo a intervenção manual e erros.
Integração Multi-Parâmetro: Testa 1-4 relés independentemente, com suporte para polos simples/duplos (NA/NF/NA+NF) e configurações de carga personalizáveis, eliminando a necessidade de múltiplos dispositivos.
Detecção Inteligente de Falhas: Pré-define limites para adesão de contato ou queima; interrompe automaticamente o teste e emite alarmes quando as falhas se acumulam até a contagem definida, garantindo um julgamento confiável.
Rastreabilidade de Dados: Armazena dados de teste (modelo do relé, valores de resistência, ciclos de teste) e permite a exportação USB para análise e impressão, facilitando o rastreamento da qualidade.
Design de Segurança: Equipado com uma cobertura protetora de acrílico e bancada de trabalho isolante para evitar riscos elétricos, garantindo a segurança do operador durante testes de alta tensão.

Padrões de Referência Internacionais

IEC 61811-1:2017 (Relés - Parte 1: Métodos de teste de vida útil para contatos elétricos)
- Cláusula 4.2: Especifica o procedimento de teste para ciclos de vida de contato, incluindo configurações de tempo de energização/desenergização (0,1s-99,9s) e registro de contagem de ciclos (1-999.999 vezes).
- Cláusula 5.3: Exige detecção automática de falhas para adesão de contato ou circuitos abertos persistentes, alinhando-se com a função de julgamento inteligente do HCRTB-008.
IEC 60255-5:2019 (Relés de medição e dispositivos de proteção - Parte 5: Medição de resistência de contato)
- Cláusula 3.3: Define a faixa de teste de resistência de contato (1-1000mΩ) e precisão de medição, correspondente à capacidade de teste de precisão do HCRTB-008.
IEC 61111:2020 (Teste de resistência de isolamento para equipamentos elétricos)
- Cláusula 5.1: Especifica a faixa de teste de resistência de isolamento (1MΩ-1000MΩ) para isolamento bobina-contato, com a qual o HCRTB-008 está totalmente em conformidade.

Parâmetros Técnicos

Número de Série	Parâmetro	Especificação
1	Fonte de Alimentação	AC 220V±10%, 50Hz
2	Pólos do Relé Testados	Pólo único, pólo duplo; normalmente aberto (NA), normalmente fechado (NF) ou NA+NF simultaneamente
3	Número de Relés Testados	1-4 (teste independente)
4	Configuração de Carga	1 relé com 1 conjunto de contatos NA/NF → 1 gabinete de carga; 1 relé com 2 conjuntos de contatos NA/NF → 1 gabinete de carga
5	Tensão da Bobina	DC 0-110V (ajuste manual); AC 0-250V (ajuste manual)
6	Saída de Corrente da Bobina	Máx. 1A (DC); Máx. 1A (AC)
7	Voltímetro Digital	Precisão ±0,5%, Resolução 0,1V
8	Tempo de Teste Liga/Desliga	0,1s-99,9s (programável por PLC)
9	Ciclos de Teste	1-999.999 (memória de desligamento, parada automática com alarme sonoro-luminoso ao concluir)
10	Teste de Resistência de Contato	1-1000mΩ
11	Teste de Resistência da Bobina	1-1000Ω
12	Teste de Resistência de Isolamento	1MΩ-1000MΩ
13	Armazenamento de Dados	Armazenamento de longo prazo de parâmetros e modelos de relés; exportação USB suportada
14	Modo de Controle	Controle PLC com operação HMI inteligente
15	Fiação	2 pares de terminais de alta corrente (para contatos); 1 bloco de terminais (para alimentação da bobina)
16	Dimensões	600mm (L) × 450mm (P) × 1400mm (A)
