Sistema de ensaio de capacidade de ruptura de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada de tomada

Nome da marca:	HongCe
Número do modelo:	HC9910C+9914C
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T,L/C
Capacidade de abastecimento:	1 Conjunto por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Cantão, China

Certificação:

Calibration certificate(cost additional)

Número de estações:

3 estações, expansíveis para 6

Arquitetura de controle:

CLP Industrial (CPU S7-1200 1214C)

Entrada de energia principal:

CA 380 V ±10%, 50 Hz, trifásico de 5 fios

Armário de carga RLC:

15 kVA, faixa de PF 0,3-0,98, estabilidade de ±0,02

Tensão de teste:

0-300 Vca, precisão de ±0,5%

Corrente de teste:

0-30A CA, precisão de ±1%

Sistema de acionamento:

Servo motor CA, 200 W, 3000 RPM

Taxa de ciclo:

1-30 ciclos por minuto

Detalhes da embalagem:

Caixa de madeira compensada de qualidade para exportação com inserção de espuma de alta densidade, b

Destacar:

Sistema de ensaio de funcionamento normal de três fases

Sistema de ensaio de funcionamento normal sincronizado por PLC

Descrição do produto

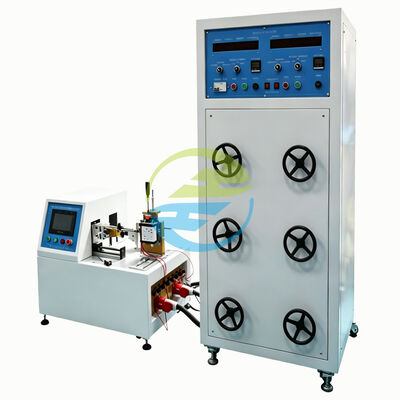

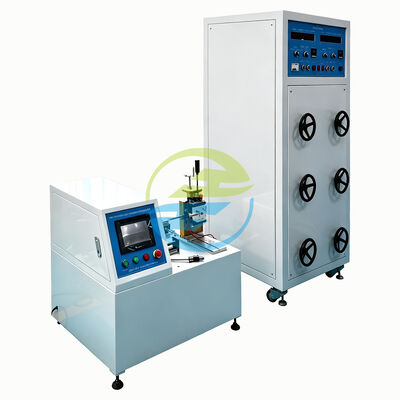

Sistema de Teste de Capacidade de Ruptura e Operação Normal para Tomadas Trifásicas

Visão Geral do Produto

O Sistema de Teste de Capacidade de Ruptura e Operação Normal da HongCe oferece soluções abrangentes de teste para fabricantes de acessórios elétricos e laboratórios de certificação. Esta plataforma integrada combina ciclagem mecânica de precisão com tecnologia de gabinete de carga RLC embutida, tudo controlado por um único PLC industrial para sincronização em nível de microssegundo entre o movimento mecânico e a aplicação de carga elétrica.

Inovação Central: A arquitetura de controle unificada do PLC elimina desafios de sincronização entre os domínios mecânico e elétrico, garantindo a aplicação precisa da carga durante o engate e a separação dos contatos — crítico para dados válidos de teste de capacidade de ruptura.

Principais Características do Produto

Gabinete de Carga RLC Integrado: Bancos de carga resistiva, indutiva e capacitiva comutados eletronicamente com relés de estado sólido para operação silenciosa e sem arco e ajuste contínuo do fator de potência de 0,3 a 0,98
Controle Unificado por PLC: Um único PLC industrial gerencia o movimento do servomotor, a comutação de carga, o monitoramento do fator de potência e a aquisição de dados com sincronização em nível de microssegundo
Três Estações de Teste Independentes: Capacidade de teste paralelo para diferentes tipos de espécimes com acionamentos mecânicos, cargas elétricas e canais de medição individuais
Compensação Automática de Fator de Potência em Tempo Real: Monitoramento contínuo e ajuste automático mantêm o FP alvo dentro de ±0,02 durante execuções de teste estendidas
Câmara de Pressão Atmosférica de 106 kPa: Gabinete selado mantém condições de teste padronizadas de acordo com os requisitos da Cláusula 20 da IEC 60884-1
Captura de Forma de Onda de Alta Velocidade: Amostragem de 1 MS/s com análise automatizada de corrente de pico, duração do arco, energia do arco e parâmetros de salto de contato
Sistemas Abrangentes de Segurança: Compartimentos de teste intertravados, circuitos de parada de emergência redundantes, proteção elétrica e monitoramento térmico
Sequências de Teste Multifásicas: Testes baseados em receitas com até 20 fases sequenciais e transições automáticas entre diferentes parâmetros mecânicos e elétricos
Arquitetura Modular: Expansível para 6 estações de teste com firmware de PLC atualizável e capacidade de carga

Funções de Teste

Capacidade de Ruptura IEC 60884-1 Cláusula 20: 50 ciclos a 1,1× tensão nominal, corrente nominal, cos φ ≥0,6
Operação Normal IEC 60884-1 Cláusula 21: 5.000 ciclos (≤16A) ou 2.500 ciclos (>16A-32A) na tensão e corrente nominais
Operação de Chave IEC 60669-1 Cláusula 19: 40.000 ciclos (≤16A) ou 20.000 ciclos (>16A) sob carga elétrica
Capacidade de Fechamento/Abertura IEC 60669-1 Cláusula 20: 200 ciclos a 1,1× tensão nominal, 1,25× corrente nominal, cos φ 0,3
Teste de Perfil de Carga Personalizado: Parâmetros definidos pelo usuário para protocolos específicos do produto e testes de vida acelerada
Teste Sequencial Multi-Padrão: Sequências de teste encadeadas automatizadas abrangendo múltiplos padrões com pontos de pausa configuráveis

Conformidade com Padrões Internacionais

Padrão	Cláusula(s)	Parâmetros Chave de Teste
IEC 60884-1:2013	Cláusula 20, Figura 16	Capacidade de ruptura: 50 ciclos a 1,1× tensão nominal, corrente nominal, cos φ 0,6 a 106 kPa
IEC 60884-1:2013	Cláusula 21, Tabela 18	Operação normal: 5.000 ciclos (≤16A), 2.500 ciclos (>16A-32A) nos parâmetros nominais
IEC 60669-1:2017	Cláusula 19, Figura 12	Operação de chave: 40.000 ciclos (≤16A), 20.000 ciclos (>16A) com fechamento a cos φ 0,8, abertura a cos φ 0,6
IEC 60669-1:2017	Cláusula 20, Tabelas 9-10	Capacidade de fechamento/abertura: 200 ciclos a 1,1×V, 1,25×I, cos φ 0,3
GB/T 2099.1-2008	Cláusulas 20, 21	Padrão nacional chinês equivalente à IEC 60884-1
BS 1363-1:2023	Cláusulas 19, 20	Padrão do Reino Unido para plugues/tomadas de 13A com requisitos específicos de durabilidade

Especificações Técnicas

Parâmetro	Especificação
Estações de Teste	3 estações independentes, expansíveis para 6
Sistema de Controle	PLC Industrial (S7-1200 CPU 1214C) com tela sensível ao toque HMI de 10 polegadas
Entrada de Energia	CA 380V ±10%, 50Hz, trifásico, máximo 15 kVA
Gabinete de Carga RLC	Capacidade total de 15 kVA, faixa de FP de 0,3-0,98 com resolução de 0,01
Tensão de Teste	0-300V CA, precisão de ±0,5%
Corrente de Teste	0-30A CA, precisão de ±1%
Sistema de Acionamento	Servomotor CA com encoder de 17 bits, curso de 0-100mm
Taxa de Ciclo	1-30 ciclos por minuto, programável por estação
Captura de Forma de Onda	Amostragem de 1 MS/s, resolução de 12 bits, análise automatizada
Dimensões	Bancada de teste: 1600×900×1700mm, Gabinete de carga: 800×800×1800mm
Peso	Aproximadamente 800 kg no total
Certificações	Marcação CE (LVD + EMC), QMS ISO 9001:2015

Objetos de Teste Compatíveis

Plugues e tomadas domésticas: BS 1363 (Reino Unido), CEE 7/IV Schuko, NEMA 5-15/5-20 (EUA), AS/NZS 3112 (AU/NZ), GB 1002/2099 (China)
Interruptores para instalações domésticas: 1 módulo a 4 módulos, unipolar/bipolar, nominal de 10A-45A
Plugues e tomadas industriais: IEC 60309-1/-2, 16A/32A, IP44/IP67
Acopladores de aparelhos: IEC 60320 C13/C14, C15/C16, C19/C20
Tomadas inteligentes e tomadas habilitadas para IoT com comutação de relé
Tomadas de carregamento USB com entrada de rede CA

Vantagens da Tecnologia Central

Comutação Eletrônica do Banco de Carga: A arquitetura de relé de estado sólido elimina o desgaste do contator mecânico, proporcionando vida útil de >10M ciclos em comparação com ~100K para contatores

Compensação Automática de Fator de Potência em Tempo Real: O monitoramento e ajuste contínuos mantêm a precisão de FP de ±0,02, compensando a deriva de temperatura durante testes estendidos

Sincronização Mecânica-Elétrica Unificada: Um único PLC garante a aplicação da carga nos momentos exatos de engate e separação do contato

Fábrica de Origem HongCe vs. Empresas de Comércio

Critério de Avaliação	HongCe — Fábrica de Origem	Empresa de Comércio Típica
Modelo de Negócios	Fabricante direto com design, engenharia e produção internos	Intermediário revendendo equipamentos de fábricas desconhecidas
Preços	Preços diretos de fábrica com estrutura de custos transparente	Markup intermediário de 15-30% com flexibilidade limitada de desconto
Suporte Técnico	Comunicação direta de engenheiro para engenheiro com expertise em aplicações	Equipe de vendas com conhecimento técnico limitado, dependente de fornecedores
Controle de Qualidade	Processo de CQ interno de cinco etapas com documentação completa	Depende do CQ da fábrica fornecedora, a qualidade varia entre os lotes
Serviço Pós-Venda	Garantia de 12 meses, suporte gratuito vitalício, garantia de peças de reposição de 5 anos	Garantia dependente do fornecedor, disponibilidade de peças não garantida

Processo de Controle de Qualidade

Etapa de CQ	Atividades de Inspeção	Critérios de Aceitação
Etapa 1: Inspeção de Material	Verificação da composição química, teste de dureza, verificação dimensional	Composição SUS304 conforme ASTM A240, dureza ±2 HRC, acabamento superficial Ra ≤1,6µm
Etapa 2: Inspeção de Usinagem	Inspeção da primeira peça, verificação dimensional, verificação da qualidade da rosca	Tolerância de calibre ±0,005mm, ajuste de rosca Classe 6H/6g conforme ISO 965
Etapa 3: Verificação de Montagem	Verificação de ajuste mecânico, continuidade elétrica, teste de intertravamento de segurança	Resistência de isolamento ≥100 MΩ, todos os intertravamentos funcionais, sem aquecimento anormal
Etapa 4: Teste Funcional	Burn-in de 48 horas, verificação de calibração, teste de sistemas de segurança	Todas as funções executam corretamente, calibração dentro da tolerância, ruído ≤65 dB(A)
Etapa 5: Auditoria Pré-Envio	Inspeção visual final, verificação de documentação, verificação de embalagem	Sem defeitos cosméticos, documentação completa, embalagem adequada

Equipamentos de Teste Relacionados

Perguntas Frequentes

A HongCe é um fabricante genuíno com fábrica própria?

Sim, a HongCe é um fabricante genuíno de fábrica de origem, operando nossa própria instalação de produção em Guangdong, China. Realizamos usinagem CNC, tratamento térmico, retificação de precisão, montagem elétrica e integração de sistemas sob o mesmo teto. Damos as boas-vindas a visitas à fábrica (presenciais ou virtuais) para verificar nossas capacidades de fabricação.

A HongCe pode personalizar equipamentos para requisitos específicos?

A personalização é uma competência central na HongCe. Nossa equipe de engenharia pode modificar a configuração mecânica, parâmetros elétricos, sistemas de controle, documentação e layout físico para atender a padrões nacionais específicos ou requisitos de teste exclusivos. Cronograma típico de projeto personalizado: 7-15 dias para revisão de design, 30-45 dias para fabricação de protótipo.

Qual é o seu prazo de produção típico?

Modelos padrão são enviados em 15-25 dias úteis a partir da confirmação do pedido. Equipamentos personalizados geralmente requerem 30-45 dias úteis. Pedidos urgentes (7-10 dias para modelos padrão) estão disponíveis mediante pagamento adicional. Envio no mesmo dia disponível para peças de reposição urgentes via expresso internacional.

Vocês fornecem instalação e treinamento no local?

Oferecemos dois níveis de suporte: Nível 1 - Instalação Guiada Remota (gratuita) com orientação por videoconferência, e Nível 2 - Comissionamento no Local (opcional) com instalação prática, verificação de calibração e treinamento personalizado do operador. O serviço no local geralmente requer 2-5 dias úteis.

Que cobertura de garantia vocês oferecem?

Cada instrumento inclui uma garantia abrangente de 12 meses cobrindo peças de reposição, suporte de diagnóstico remoto e reparo na fábrica quando necessário. Planos de garantia estendida (24 ou 36 meses) estão disponíveis. Fornecemos suporte técnico gratuito vitalício para todos os compradores originais.
