Informações sobre o produto:

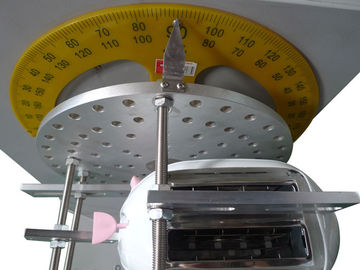

Este instrumento do teste verifica a proteção do cabo da fonte onde entra no dispositivo. Conforma-se à exigência padrão IEC60335-1 da cláusula 25,14. Os dispositivos forneceram com um cabo da fonte que forem movidos quando na operação serão construídos de modo que o cabo da fonte seja protegido adequadamente contra excessivo dobrando onde entra no dispositivo. Isto não se aplica para dispositivos com os carretéis automáticos do cabo.

Os dispositivos forneceram com um cabo da fonte que forem movidos quando na operação serão construídos de modo que o cabo da fonte seja protegido adequadamente contra excessivo dobrando onde entra no dispositivo.

Nota 1: Isto não se aplica aos dispositivos com os carretéis automáticos do cabo que são testados por 22,16 pelo contrário.

A conformidade é verificada pelo seguinte teste que é realizado em um instrumento que tem um membro de oscilação segundo as indicações de figura 8.

A parte do dispositivo que inclui a abertura da entrada é fixada ao membro de oscilação de modo que, quando o cabo da fonte está no meio de seu curso, a linha central do cabo onde entra no protetor ou na entrada do cabo é vertical e passa com a linha central da oscilação. A linha central principal da seção de cabos lisos estará paralela à linha central da oscilação.

O cabo é carregado de modo que a força aplicada seja:

10 N, para os cabos que têm uma área de seção transversal nominal que excede 0,75 milímetros de ²;

5 N, para outros cabos.

A distância X, segundo as indicações de figura 8, entre a linha central da oscilação e o ponto onde o cabo ou o protetor do cabo entram no dispositivo, é ajustada de modo que quando o membro de oscilação se move sobre sua série completa, o cabo e a carga faz o movimento lateral mínimo.

O membro de oscilação é movido com um ângulo de 90° (45° em ambos os lados do vertical), o número de flexings para o tipo acessórios de Z que são 20000 e para outros acessórios 10000. A taxa de dobramento é 60 pelo minuto.

Nota 2: Um dobramento é um movimento de 90°.

O cabo e suas peças associadas estão girados com um ângulo da metade do número 90°after de flexings, a menos que um cabo liso for cabido.

Durante o teste, os condutores são fornecidos na tensão avaliado e carregados com a corrente avaliado do dispositivo.

Nota 3: A corrente não é passada através do condutor do enterramento.

O teste não resultará dentro

1. Procurar um caminho mais curto entre os condutores;

2. Uma ruptura de mais de 10% das costas de algum condutor;

3. Separação do condutor de seu terminal;

4. Afrouxamento de algum protetor do cabo;

5. Dano ao cabo ou ao protetor do cabo que poderiam danificar a conformidade com este padrão;

6. Costas quebradas que perfuram a isolação e que tornam-se acessíveis.
